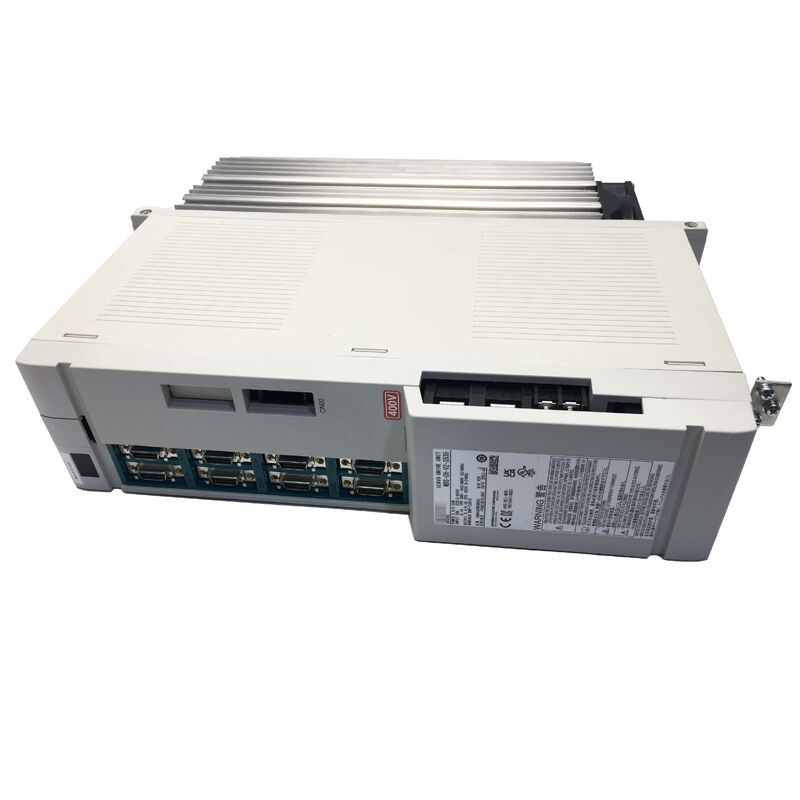

MDS-CH-V2-3535 | Двухосевой сервопривод Mitsubishi MDS-CH — 3,5 кВт + 3,5 кВт / 2-осевой / 400 В / станок с ЧПУ

MDS-CH — архитектура комбинированного гибридного привода Mitsubishi

Серия MDS-CH представляет собой платформу комбинированного гибридного привода Mitsubishi Electric — компактную архитектуру привода, в которой несколько каналов сервоприводов интегрированы в один приводной блок, использующий общую шину питания. Обозначение «CH» указывает на комбинированную гибридную конструкцию: отдельные платы сервоусилителя для каждого канала оси в одном физическом корпусе привода.

MDS-CH-V2-3535 обеспечивает два независимых канала сервоприводов, каждый мощностью 3,5 кВт, в одном блоке. Буква «V2» обозначает сервоусилитель второго поколения серии MDS-CH.

Ключевые характеристики

MDS-CH в системе привода с ЧПУ Mitsubishi

Серия MDS-CH интегрируется в архитектуру системы привода Mitsubishi:

Модуль питания (MDS-CH-CV):Преобразует сеть переменного тока в общую шину постоянного тока, которая питает все сервоприводы и шпиндельные приводы MDS-CH в системе.

Сервоприводы (MDS-CH-V):Инверторные блоки, управляющие серводвигателями от общей шины постоянного тока. MDS-CH-V2-3535 — двухканальный сервопривод этого семейства.

Шпиндельные приводы (MDS-CH-SP):Инверторные блоки, управляющие двигателями шпинделей. MDS-CH-SP-300 (описанный ниже) — это привод шпинделя того же семейства систем.

MDS-CH-V2-3535 подключается к ЧПУ Mitsubishi через SSCNET (СЕТЬ контроллера сервосистемы) — высокоскоростную последовательную сеть FANUC для сервосвязи между ЧПУ и усилителями привода.

Сценарии применения

Замена двухосной обрабатывающего центра с ЧПУ:В обрабатывающем центре с ЧПУ Mitsubishi возникают неисправности сервоприводов по двум осям, обслуживаемым MDS-CH-V2-3535. Замена восстанавливает двухосное сервоуправление для обеих задействованных осей.

Ввод в эксплуатацию приводной системы с ЧПУ:Установлен новый станок Mitsubishi с ЧПУ. MDS-CH-V2-3535 используется как двойной сервопривод, обслуживающий два канала оси машины.

Часто задаваемые вопросы

Вопрос 1: Как определить, какие оси обслуживаются MDS-CH-V2-3535 в моей системе ЧПУ?

Назначение оси для каждого привода MDS-CH определяется положением привода в цепи связи SSCNET и настройками адреса оси, настроенными в параметрах ЧПУ Mitsubishi. Проверьте таблицу параметров назначения привода ЧПУ или электрическую документацию станка, чтобы определить, какие физические оси соответствуют двум каналам на MDS-CH-V2-3535.

В2: Могут ли оба канала MDS-CH-V2-3535 работать одновременно?

Да. Оба канала сервооси работают одновременно и независимо — каждый использует свои собственные контуры управления скоростью и током со скоростью обновления сервопривода. Общая шина постоянного тока питает оба канала одновременно, обеспечивая скоординированное многоосное движение по команде интерполяции ЧПУ.

Вопрос 3: Что произойдет, если один канал оси выйдет из строя — продолжит ли работать другой канал?

Это зависит от типа неисправности. Если неисправность связана с конкретным каналом (например, перегрузка по току двигателя на одной оси), другой канал может продолжать работу, пока неисправный канал находится в состоянии тревоги. Если неисправность затрагивает общую шину питания или связь SSCNET, оба канала затрагиваются одновременно. Дисплей аварийных сигналов ЧПУ идентифицирует неисправный канал и тип неисправности.

Вопрос 4: Требуется ли замена MDS-CH-V2-3535 резервного копирования параметров сервопривода?

Параметры сервопривода для обоих осевых каналов хранятся в памяти параметров ЧПУ Mitsubishi, а не в приводном блоке. Замена приводного устройства не влияет на сохраненные параметры ЧПУ. После установки замены ЧПУ загружает соответствующие параметры оси в новый приводной блок во время процедуры инициализации при включении питания.
