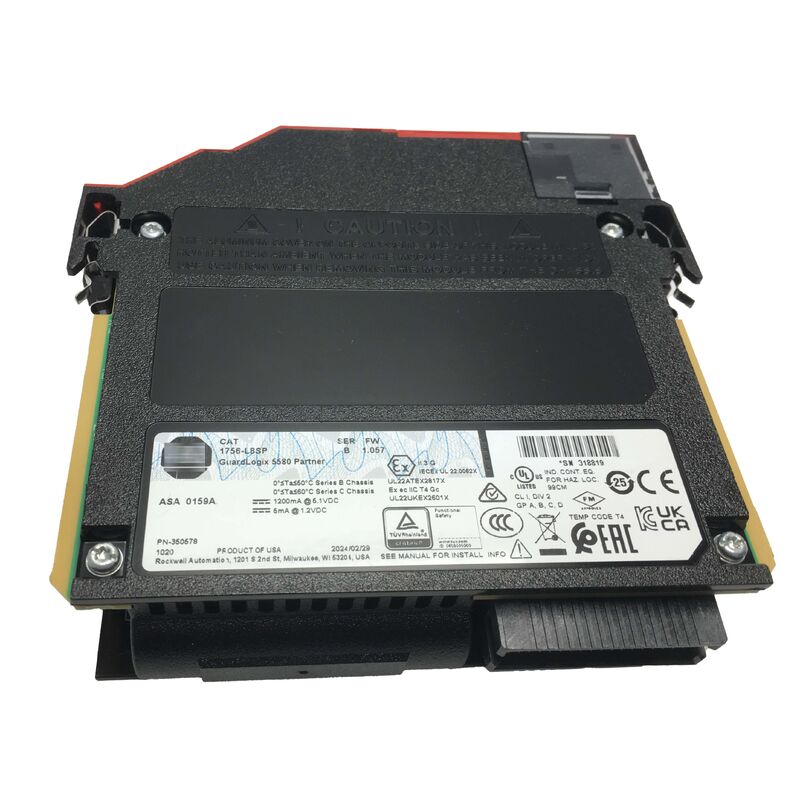

1756-L8SP AB GuardLogix5580 Партнер Контроллер безопасности Plc 1756L8SP Новый запечатанный
Аллен-Брэдли 1756-L8SP.
Номер каталога:1756-L8SP
Производитель:Роквелл Автоматизация / Аллен-Брэдли
Семейство продуктов:GuardLogix 5580 / ControlLogix / Управление логикой
Тип контроллера:Партнер по безопасности (сопроцессор для SIL 3 / PLe)
Шасси:ControlLogix Серия C
Ограждение:Открыто
Дисплей:Да, да.
Уровень безопасности:SIL 3 / PLe / Категория 4
Обзор
1756-L8SP - это контроллер GuardLogix 5580 Safety Partner Controller, выделенный модуль совместного процессора, который составляет вторую половину полной системы безопасности GuardLogix 5580.Он не может выполнять логику самостоятельно..
Its role is to work alongside a paired primary GuardLogix 5580 controller (such as the 1756-L81ES through 1756-L85ES) to provide the redundant safety execution channel required for SIL 3 and Performance Level e (PLe) rated safety systems.
В архитектуре GuardLogix 5580 логика безопасности выполняется одновременно на первичном контроллере и партнере по безопасности.Партнер по безопасности постоянно сравнивает свои результаты с результатами первичного исследования.Если возникает разногласие если оба процессора приходят к разным выводам из одних и тех же данных безопасности партнер запускает ошибку безопасности, которая приводит систему в безопасное состояние.Эта 1oo2 (один из двух) избыточная модель исполнения является основой архитектуры безопасности SIL 3 / PLe.
1756-L8SP устанавливается в слот непосредственно справа от припаренного основного контроллера в любом шасси ControlLogix серии C.Он сконфигурирован и запрограммирован в рамках того же проекта Studio 5000 Logix Designer, что и основной контроллер. Нет отдельного инструмента программирования или проекта для партнера по безопасности.Программа безопасности появляется в проекте Studio 5000 наряду со стандартными задачами, причем задача безопасности автоматически распределяется между обоими процессорами.
Основные характеристики
| Параметр |
Стоимость |
| Номер каталога |
1756-L8SP |
| Производитель |
Роквелл Автоматизация / Аллен-Брэдли |
| Семейство продуктов |
GuardLogix 5580 |
| Тип контроллера |
Партнер по безопасности (сопроцессор, не самостоятельный) |
| Рейтинг безопасности |
SIL 3 / PLe / Категория 4 |
| Совместимость шасси |
ControlLogix серии C (1756-A4, -A7, -A10, -A13, -A17) |
| Положение слота |
Непосредственно справа от парного основного контроллера |
| Привлечение энергии |
5 мА @ 1,2 В постоянного тока; 1,2 А @ 5,1 В постоянного тока |
| Распределение власти |
3.5 Вт |
| Тепловое рассеивание |
110,9 BTU/ч |
| Операционная температура |
0 - 60°C (32 - 140°F) |
| Ограждение |
Открыто |
| Дисплей |
Да, да. |
| Сертификации |
CE, CSA, CUL, KC, NRTL, RCM, UL |
| Вес |
примерно 0,43 кг (0,94 фунта) |
Архитектура безопасности GuardLogix
Rockwell Automation's GuardLogix system is described as the only true integrated safety controller — a system that executes both safety-rated and standard automation logic from a single software environmentЭто настоящий отличитель.
Традиционные архитектуры безопасности требовали отдельного специализированного контроллера безопасности и специального инструмента программирования безопасности наряду со стандартным ПЛК. GuardLogix устраняет это дублирование.
Главный контроллер GuardLogix 5580 выполняет стандартные задачи автоматизации (движение, процесс, дискретные вводы/выводы) и выполнения задач безопасности в его безопасном разделе памяти.1756-L8SP служит независимым каналом проверки для перегородки безопасности.
Когда первичный контроллер завершает выполнение задачи безопасности, партнер по безопасности проверяет результат..Любое несоответствие указывает на потенциальную ошибку и приводит к контролируемому переходу к безопасному состоянию.
Эта парная архитектура отвечает требованиям IEC 61508 и ISO 13849-1 для приложений SIL 3 и PLe соответственно.с размерами безопасной памяти, определяемыми конкретной используемой моделью первичного контроллера.
Установка и конфигурация
1756-L8SP занимает один слот в шасси. Парализованный основной контроллер занимает соседний слот слева. Вместе они занимают два слота.
Партнер безопасности не может быть установлен в любом другом положении по сравнению с его основным физическое отношение слота является частью аппаратной архитектуры.
Конфигурация 1756-L8SP автоматически обрабатывается в Studio 5000 Logix Designer при создании основного проекта контроллера GuardLogix.Партнер по безопасности добавляется в дерево В/В проекта, его прошивка должна соответствовать прошивке основного контроллера, а сигнатура безопасности должна быть идентична на обоих.Эти требования проверяются автоматически во время загрузки проекта и проверяются во время выполнения.
На передней панели 1756-L8SP расположена специальная кнопка резагрузки оборудования, которая позволяет перезагружать партнера безопасности во время запуска или перезагрузки без прерывания основного контроллера.Это имеет значение в сценариях ввода в эксплуатацию, где требуется повторное перезагрузка задач безопасности.Кнопка не действует при нормальной работе, предотвращая случайные сбросы.
Учитывания по проектированию системы безопасности
В приложениях SIL 3 каждому контроллеру GuardLogix 5580 требуется точно один партнер безопасности 1756-L8SP.Партнерский модуль является обязательным аппаратным элементом. Первичный контроллер GuardLogix, работающий без своего партнера, ограничен возможностью SIL 2.Партнер по безопасности поднимает систему до SIL 3.
При проектировании систем безопасности с использованием 1756-L8SP документация функций безопасности должна учитывать совместимость прошивки партнера по безопасности, расположение слотов шасси,распределение безопасности памяти на первичном контроллере;, и вклад в безопасное время реакции пары контроллеров.Все эти параметры установлены в документации по проверке безопасности, требуемой IEC 61508 и ISO 13849-1 для функций безопасности приложения..
Часто задаваемые вопросы
Вопрос 1: Можно ли использовать 1756-L8SP с любым основным контроллером GuardLogix 5580 или только с определенными моделями?
1756-L8SP совместим со всеми основными контроллерами GuardLogix 5580 (1756-L81ES до 1756-L85ES).Версия прошивки должна совпадать между первичным и партнером по безопасности это применяется во время загрузки проекта. безопасная память, доступная для выполнения задачи безопасности, является функцией модели основного контроллера, а не партнера по безопасности.Он использует безопасную память, выделенную первичным.
Вопрос 2: Что происходит, если 1756-L8SP удаляется из шасси, пока система работает?
Удаление партнера безопасности из шасси, пока система работает, сразу же вызывает серьезный сбой безопасности.Первичный контроллер GuardLogix обнаруживает потерю связи с партнером по безопасности и не может продолжать выполнение логики безопасности без второго канала проверки. Это правильное и ожидаемое поведение. Архитектура безопасности требует обоих процессоров для работы SIL 3.
Вопрос 3: Партнер по безопасности показывает желтый светодиод состояния.
Желтый светодиод состояния на 1756-L8SP обычно указывает на то, что модуль работает, но еще не синхронизирован с его основным контроллером, или что он находится в некритическом состоянии отказа.Это может произойти во время первоначального ввода в эксплуатацию, когда версии прошивки еще не совпадают, или после загрузки проекта, когда безопасная подпись восстанавливается. Проверьте диагностику контроллера в Studio 5000 на конкретный код неисправности. Если модуль недавно установлен,подтвердить совместимость прошивки и завершить последовательность проверки загрузки и безопасности.
В4: влияет ли 1756-L8SP на выполнение стандартных (не связанных с безопасностью) задач первичного контроллера?
No 1756-L8SP взаимодействует только с разделом задач безопасности основного контроллера. Стандартные и движущиеся задачи выполняются на основном контроллере независимо от партнера по безопасности.Партнер по безопасности проверяет выполнение задачи безопасности без вмешательства в стандартный цикл сканирования задачи.Это основное преимущество интегрированной архитектуры GuardLogix, когда безопасность и стандартный контроль сосуществуют в одном и том же оборудовании без влияния на производительность.
Вопрос 5: Совместим ли 1756-L8SP с приложением GuardLogix 5570 (1756-L7SP)?
No 1756-L8SP является партнером по безопасности для семейства GuardLogix 5580 и не совместим с системами GuardLogix 5570, которые используют 1756-L7SP в качестве партнера по безопасности.У двух семей разные архитектуры., платформы прошивки и требования к шасси.Миграция от системы безопасности на основе 5570 к системе на основе 5580 требует полной миграции приложения в Studio 5000 и повторной проверки безопасности.
