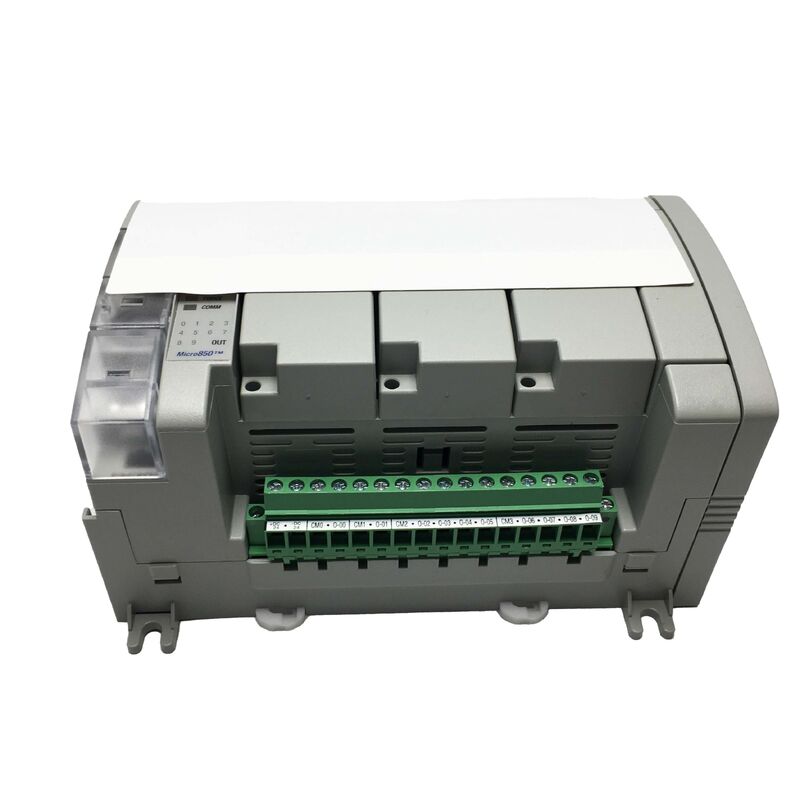

Allen-Bradley 2080-L50E-24QWB Micro850 EtherNet/IP контроллер
ВАлен-Брэдли 2080-L50E-24QWBявляется 24-точечным программируемым контроллером Micro850 EtherNet/IP с 14 цифровыми входами, предназначенными для 24 В постоянного тока или переменного тока, и 10 выходными точками реле.Эта конфигурация QWB обеспечивает четкие преимущества для приложений переключения нагрузки смешанного напряжения и переменного тока, где выход транзистора требует дополнительных релей интерфейса.
Обзор контроллера
Этот контроллер Micro850 занимает позицию среднего класса в семействе Micro800, оснащенный встроенным портом 10/100Base-T Ethernet, неизолированным серийным портом RS232/485 и портом программирования USB.Он поддерживает до четырех модулей расширения I / O серии 2085 и включает три слота для специальных функциональных модулей, что делает его идеальным для приложений, требующих возможностей расширения в будущем.
Основные характеристики
| Параметр |
Стоимость |
| Цифровые входы |
14 × 24В постоянный ток/переменный ток |
| Цифровые выходы |
10 × Реле |
| Силовое питание |
24 В постоянного тока |
| Канала HSC |
До 4 |
| Программа памяти |
Шаги программы 10K |
| Память данных |
20 КБ |
| Ethernet |
10/100Base-T (EtherNet/IP, Modbus TCP/IP) |
| Серийный порт |
RS232/485 (неизолированный) |
| USB |
Порт программирования |
| Включаемые слоты |
3 |
| Расширение I/O |
До 4 модулей |
| Максимальная сумма В/В |
До 132 цифровых точек (с расширением) |
Преимущества выхода реле
10 выходов реле обеспечивают контакты без потенциала, которые электрически изолированы от цепи питания контроллера.Это позволяет переключать переменные или постоянные нагрузки без беспокойства о полярности или общего возврата, что делает их идеальными для применения с требованиями к смешанному напряжению или индуктивным пилотным нагрузкам.
Двойная способность ввода AC/DC
14 входов принимают как 24В постоянного тока, так и переменного напряжения напрямую, устраняя необходимость в дополнительных реле кондиционирования сигнала при модернизации приложений с существующей проводкой переменного тока.Четыре входа могут быть настроены как высокоскоростные счетчики каналов для обратной связи кодера, пульсовые входы приборов для измерения потока и частоты.
Подключение к сети
Встроенный порт Ethernet поддерживает как EtherNet/IP для интеграции экосистемы Аллена-Брэдли, так и Modbus TCP/IP для связи с сторонними устройствами.Контроллер может общаться с до 8 узлов Ethernet одновременно, охватывающие типичные требования к автономной машине или небольшой производственной ячейке.
Возможности расширения
Контроллер расширяется через три слота подключения для специализированных функциональных модулей и четыре слота модуля расширения для массового добавления точек ввода/вывода.Эта архитектура с двойным расширением поддерживает до 132 цифровых точек ввода/вывода при сохранении гибкости для аналоговых, температуры и управления движением.
Программирование и ПО
Программирование выполняется с использованием программного обеспечения Rockwell Automation Connected Components Workbench (CCW), которое поддерживает все языки IEC 61131-3, включая диаграмму лестницы, диаграмму блоков функций,структурированный текст, и последовательная функция диаграмма без дополнительных лицензионных требований.
Часто задаваемые вопросы
В чем разница между 2080-L50E-24QWB и 2080-L50E-24QBB?
Оба контроллера одинаковы по коммуникациям, расширению и возможностям обработки.в то время как QBB имеет 10 транзисторов опускания выходов для 24V постоянного тока нагрузки толькоВыберите QWB для применения смешанного напряжения и QBB для более быстрого переключения постоянного тока.
Сколько общего числа точек ввода/вывода может поддерживать контроллер при расширении?
Начиная с 24 бортовых точек, добавление четырех 32-точечных модулей расширения серии 2085 достигает примерно 132 цифровых точек ввода/вывода.Три плагин-слота добавляют специализированные функциональные модули без потребления слотов расширения.
Какое программное обеспечение требуется для программирования?
Connected Components Workbench (CCW) - это бесплатное программное обеспечение Rockwell Automation, которое поддерживает все языки программирования IEC 61131-3 и включает режим моделирования для тестирования в автономном режиме.
Может ли контроллер общаться с устройствами Modbus?
Да, порт Ethernet поддерживает Modbus TCP/IP, а серийный порт RS232/485 поддерживает Modbus RTU, что делает его подходящим для приложений, требующих связи с устаревшими полевыми устройствами Modbus.
Что на практике означает нижний порог ввода 14 В?
Минимальный порог 14 В обеспечивает надежное распознавание ввода в системах с пониженным напряжением или длинными кабелями.обеспечение комфортной маржи для реальных условий поставок.
