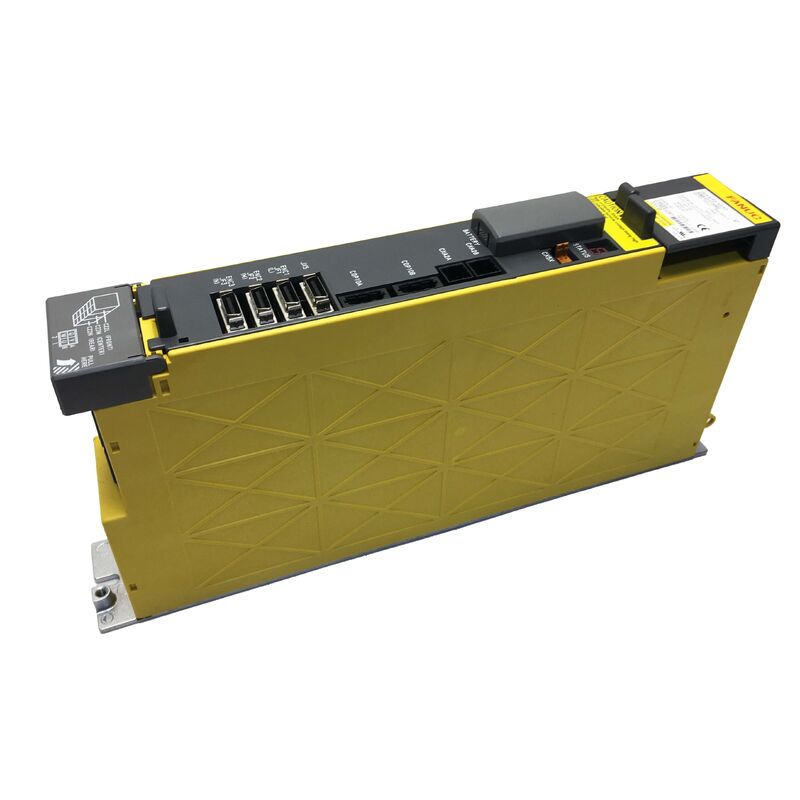

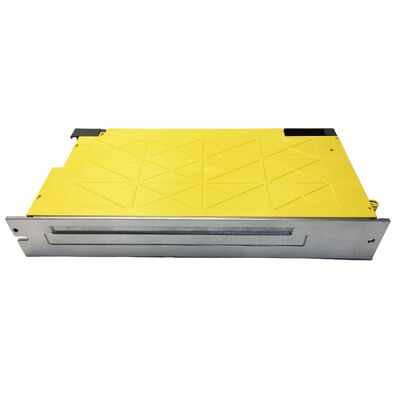

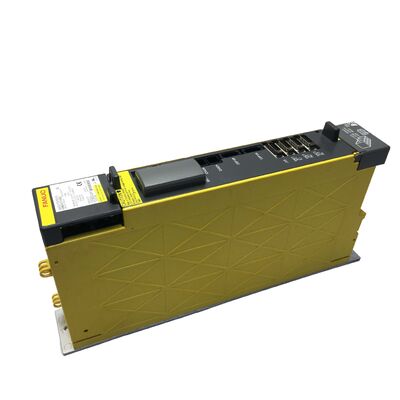

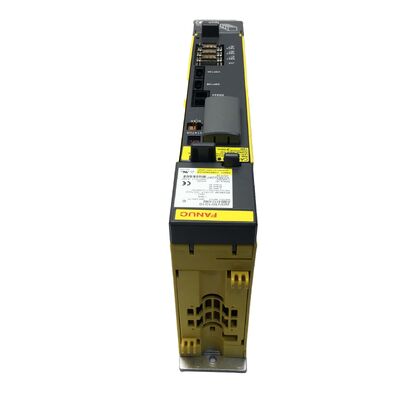

Сервоусилитель Fanuc A06B-6117-H302, сервопривод A06B6117H302, оригинальный, новый

Номер детали: A06B-6117-H302
Серия: Сервоусилитель Alpha i (αi)
Модель: SVM3-10/10/10i HRV
Конфигурация: Трех-осевой -- оси L, M и N
Состояние: Новый / Восстановленный / Доступен обмен

Fanuc A06B-6117-H302 является самым компактным трех-осевым сервоусилителем в линейке сервоприводов Fanuc Alpha i (αi). Эта модель SVM3-10/10/10i HRV управляет тремя независимыми сервоосями из одного компактного модуля, рассчитанного на входное напряжение 283-339 В и выходное напряжение 240 В при токе до 3 А на ось (L, M и N). Занимая всего 60 мм ширины шкафа, он использует внутренний радиатор с охлаждающими вентиляторами вместо требуемых задних радиаторов, как у более крупных модулей. Обозначение HRV указывает на алгоритм управления Fanuc High Response Vector (HRV), обеспечивающий более быструю реакцию по моменту и более точное управление скоростью по сравнению с предыдущими приводами серии Alpha. С момента своего появления около 2005 года, A06B-6117-H302 занял значительную нишу в станках малого и среднего размера, токарных центрах и многоосевых производственных машинах, требующих трех-осевого управления от одного слота усилителя.

SVM3-10/10/10i представляет собой базовый трех-осевой модуль в семействе сервоусилителей αi. Его ширина шкафа 60 мм объединяет то, что иначе потребовало бы три отдельных одно-осевых усилителя, в одно устройство с общим входом питания, общей емкостью шины и упрощенным обслуживанием. Этот компактный форм-фактор предоставляет значительные преимущества в машинах с ограниченным пространством в шкафу, особенно при работе с подачами по осям X, Y и Z, которые выполняют большую часть позиционирования. Рейтинг 10/10/10 указывает на класс тока 10 единиц на каждой оси, подходящий для небольших серводвигателей Alpha i семейств αi2 и αi4 с умеренными нагрузками резания и требованиями к инерции.

Архитектура управления HRV (High Response Vector) представляет собой значительный шаг вперед по сравнению с предыдущими приводами серии Alpha. Эта технология использует более высокочастотное сэмплирование тока и сложные векторные алгоритмы для обеспечения:

• Более быстрой реакции по моменту для улучшения динамических характеристик
• Снижения пульсаций скорости на низких скоростях для более плавной работы
• Улучшенного подавления возмущений во время операций резания

Для операторов станков эти улучшения означают более плавное движение осей при чистовой обработке, лучшую точность круговой интерполяции на низких скоростях и более быстрое восстановление после возмущений от силы резания. Управляющая печатная плата A20B-2101-004x специально обеспечивает эту возможность HRV.

A06B-6117-H302 работает как часть полной системы приводов Fanuc αi, питаемой отдельным модулем PSM (Power Supply Module), который обеспечивает выпрямленное напряжение шины постоянного тока. Один или два блока PSM подают питание на общую шину постоянного тока, питающую все серво- и шпиндельные усилительные модули в стеке приводов. Спецификация входного напряжения (283-339 В) относится к напряжению шины постоянного тока от PSM, а не к прямому подключению к сети переменного тока. Оптоволоконные соединения SSCNET III от ЧПУ передают данные команд сервопривода и обратной связи для всех осей, а модули соединяются последовательно через короткие оптоволоконные кабели, образуя высокоскоростную последовательную сеть.

Приводы Fanuc Alpha i разработаны для длительного срока службы, и многие блоки A06B-6117-H302 продолжают работать в ежедневном производстве с 2005 года. Распространенные причины отказа включают:

• Отказ вентилятора охлаждения, приводящий к перегреву
• Деградация транзисторных модулей из-за продолжительных событий перегрузки по току
• Неисправности управляющей печатной платы из-за переходных процессов питания или длительного времени эксплуатации

Профилактическое обслуживание, ориентированное на проверку и замену вентиляторов, может значительно продлить срок службы. Для критически важных производственных машин наличие запасного блока или установление отношений со специалистами по ремонту обеспечивает самый быстрый путь к восстановлению после отказа модуля.
