SNP-9034 Модуль соединителей электропитания 5V±15V от Skynet Electronics
Обзор продукции

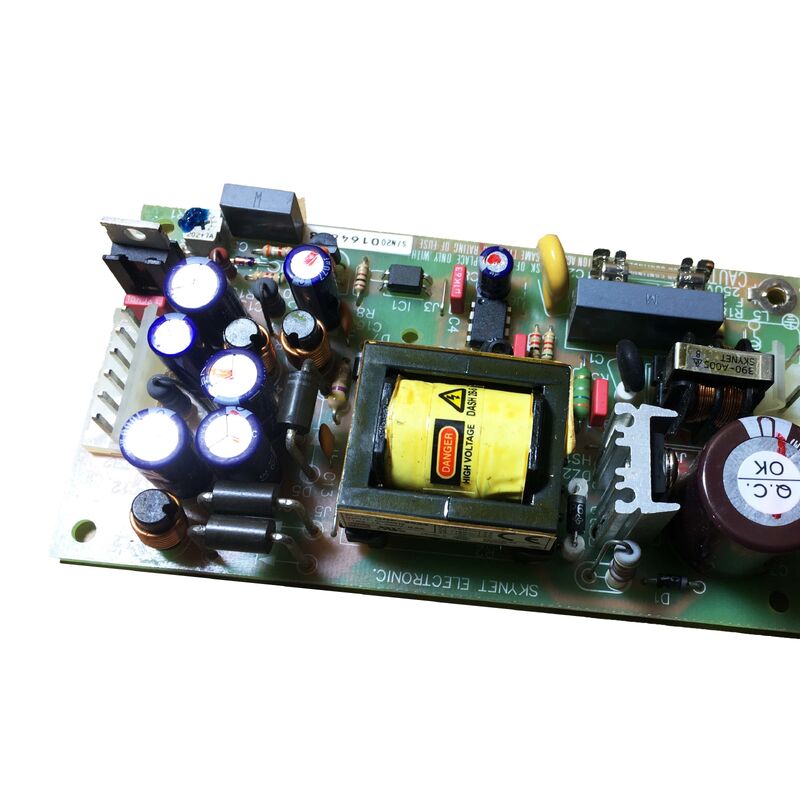

Skynet SNP-9034 представляет собой 30-ваттный открытый переключатель питания, обеспечивающий одновременно три регулируемых выходной рельсы постоянного тока: +5В при 1,5А, +15В при 1,2А и -15В при 0,3А.С универсальным диапазоном ввода переменного тока (90VAC - 260VAC) и всемирной частотной толерантностью (47Hz - 63Hz), этот источник питания работает беспрепятственно по всему миру.
Разработан для систем ПЛК, панелей управления промышленными машинами, измерительного оборудования и встроенной электроники,Этот компактный источник питания обеспечивает как энергию логического уровня (+5В), так и аналогового уровня (±15В) в одном блоке размером всего 70 × 130 × 32.1 мм.
Основные характеристики
| Общая выходная мощность |
30 Вт |
| Выпуск 1 |
+5В постоянного тока @ 1,5A (номинальный) / 3A (пик) |
| Выпуск 2 |
+15В постоянного тока @ 1,2A (номинальный) / 2A (пик) |
| Выпуск 3 |
-15В постоянного тока @ 0,3A (номинальный) / 0,5A (пик) |
| Диапазон входного напряжения |
90VAC до 260VAC |
| Частота ввода |
от 47 до 63 Гц |
| Точность выходного напряжения |
± 1% (все рельсы) |
| Сертификации безопасности |
UL 1950, CSA 22.2 No.234, VDE EN60950 |
| Размеры |
70 × 130 × 32,1 мм |
Архитектура тройного вывода
SNP-9034 сочетает +5В для цифровой логики, микроконтроллеров и схемы ввода/вывода ПЛК с ±15В для операционных усилителей, аналоговой кондиционирования сигнала и точных приборов.Эта классическая архитектура питания исключает необходимость в нескольких источниках питания или преобразователях постоянного тока в смешанных цифровых/аналоговых системах.
Универсальная совместимость ввода
С автоматической адаптацией напряжения от 90VAC до 260VAC, это питание работает по всему миру без изменений.время ожидания > 16 мс обеспечивает стабильную работу при коротких перебоях в питании.
Дизайн открытого каркаса
Конструкция открытой рамы позволяет легко интегрироваться в шасси оборудования.Стандартные монтажные отверстия M3 (60 × 120 мм) и стандартные в отрасли разъемы терминальных блоков Molex обеспечивают простую установку и обслуживание.
Сертификации и соответствие
Сертификаты безопасности UL, CSA и VDE, а также соответствие FCC класса B и VDE Vfg 243/1991 EMI делают это предложение подходящим для оборудования, предназначенного для североамериканского, канадского и европейского рынков.
Часто задаваемые вопросы
Может ли SNP-9034 использоваться как на 115VAC, так и на 230VAC?
Универсальный диапазон ввода (90VAC до 260VAC) позволяет работать на любом стандартном напряжении в сети по всему миру без изменений оборудования или конфигурации.
Что такое защита от перенапряжения лома?
Защита краубара делает короткое замыкание затрагиваемого выхода, когда напряжение превышает безопасные пороги, защищая цепи вниз по течению.Эта функция безопасности активируется во время внутренних сбоев и требует цикла питания для сброса.
Могут ли выходной рельсы загружаться самостоятельно?
Каждая рельса может работать с 0 А нагрузки без обязательных минимальных требований.
Легко ли найти разъемы для замены?
Да, как входной (Molex 5277-2), так и выходной (Molex 5273-x) разъемы используют стандартные в отрасли терминальные блоки с широкой доступностью и совместимыми эквивалентами.
Это подходит для панелей управления ПЛК?
Когда установлена в правильно заземленном корпусе с ограниченным доступом к живым частям, SNP-9034 отвечает требованиям для промышленных панелей управления и шасси оборудования.
