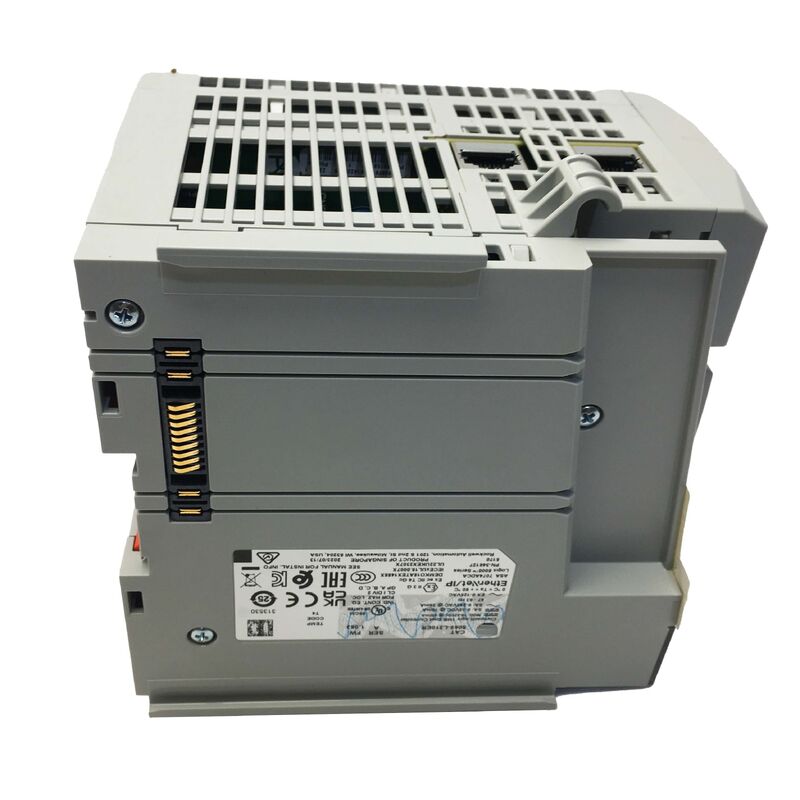

Ален-Брэдли 5069-L310ER CompactLogix 5380 ПЛК
Контроллер движения EtherNet/IP 1 МБ, серия A
Контроль среднего диапазона без компромиссов среднего диапазона
Переход от PLC начального уровня к полной стойке ControlLogix предполагает значительные затраты, пространство шкафа и инженерное время. Для многих приложений управления машинами этот шаг не необходим.
ВАлен-Брэдли 5069-L310ERявляетсяКонтроллер CompactLogix 5380который преодолевает этот разрыв, обеспечивая мощность обработки, сетевую архитектуру и емкость ввода/вывода, необходимую для автоматизации машин и процессов среднего класса,в пакете, установленном на рельсах DIN, который соответствует реалистичным бюджетам.
- Серия Аединицы с1 МБ пользовательской памяти
- Четырехъядерный процессордля повышения производительности
- Двойные 1 ГБ Ethernet/IP портыи один порт USB
- Поддерживает до8 локальных 5069 компактных модулей ввода/выводаи24 узла EtherNet/IP
- Программирование исключительно черезДизайнер студии 5000 Logix
Технические спецификации
| Параметр | Стоимость |
|---|
| Номер части | 5069-L310ER |
| Серия | А. |
| Семья | CompactLogix 5380 |
| Память пользователя | 1 МБ |
| Процессор | Четырехъядерный |
| Порты EtherNet/IP | 2 × 1 Гб |
| Порт USB | 1 × полная скорость типа B 2.0 |
| Коммуникация | Ethernet/IP, USB |
| Узлы EtherNet/IP | До 24 |
| Местные модули ввода/вывода | До 8 (5069 компактных I/O) |
| Оси движения | 0 |
| Задачи | 32 (до 1000 программ на задание) |
| Силовое питание MOD | 18-32В постоянного тока |
| КПП питание | 0-32В постоянного тока / 0-240В переменного тока, 47-63Гц |
| ATEX/IECEx Max | 125В переменный |
| Изоляция Ethernet | 300В непрерывно; отсутствует изоляция между портами ENET |
| Сетевые топологии | Линейное звездное кольцо на уровне устройства (DLR) |
| Скорость Ethernet | 10 / 100 / 1000 Мбит / с (полный дуплекс) |
| Нелетающая память | 2 ГБ SD-карта (1784-SD2, отправлена) |
| Высота | 123 мм (4.84") |
| Глубина. | 136.81 мм (5.39") |
| Операционная температура | 0-60°C (32-140°F) |
| Температура хранения | -40-85°C (-40-185°F) |
| Относительная влажность | 5-95% (неконденсирующий) |
| Программное обеспечение | Дизайнер студии 5000 Logix |
Возможности двойных 1 Гб Ethernet/IP портов
Контроллеры с одним портом вынуждают пойти на компромисс: запустить сеть В/В и трафик HMI/SCADA на одном сегменте или добавить неуправляемый коммутатор с ограничениями топологии.
В5069-L310ER с двойными 1 Гб портамиОдин порт может управлять сетью ввода/вывода машины, в то время как другой подключается к базовой сети Ethernet.Кольцо уровня устройства (DLR)топология для отказоустойчивой сетевой резервности, обеспечивающая непрерывную работу даже при одном перерыве кабеля.
Вспецификация изоляцииявляется критической: 300В непрерывная изоляция между портами Ethernet и внутренними элементами контроллера, ноотсутствие изоляции между двумя портами EthernetЭта электрическая непрерывность является стандартной для контроллеров, способных DLR, и важна для заземления панелей и планирования маршрутизации кабелей.
Четырехъядерная обработка и выполнение задач
Четырехъядерный процессор поколения 5380 представляет собой значительное улучшение по сравнению с одноядерными архитектурами в более ранних семействах CompactLogix.
В результатебыстрее время сканирования, лучшее управление несколькими одновременными задачами и увеличение возможностей управления движением, регистрации данных и коммуникационных приложений без снижения времени сканирования.
Контроллер поддерживает32 заданиядо1, 000 программ на задание- обеспечивая организационную гибкость для сложных машин с несколькими функциональными режимами, управлением рецептами и скоординированным многозонным управлением без необходимости использования шасси ControlLogix.
5069 Совместимость I/O компактных устройств
5069-L310ER использует5069 Компактные I/OСемейство модулей не является более старыми модулями 1769 из предыдущих поколений CompactLogix.
Модули 5069высокоскоростные связи на заднем плане, меньший форм-фактор на точку и улучшенные функции безопасности, включая цифровую подпись прошивки, обнаружение изменений на основе контроллера,и контроля доступа на основе ролей для рутин и дополнительных инструкций.
Контроллер поддерживает до8 местных модулей 5069напрямую, с дополнительными вводами и выводами, доступными через распределенные модули по сети EtherNet/IP, в общей сложности до 24 узлов.
Гибкость энергоснабжения
ВМощность MOD(снабжение модуля контроллера) требует18-32В постоянного токаСовместима с стандартными 24В постоянными панелями питания.
ВСила SA(Вводный/выводной модуль питания) принимает как постоянный ток (0-32 В), так и переменный ток (0-240 В при частоте 47-63 Гц), обеспечивая гибкость для питания полевых устройств с различными требованиями напряжения от одного и того же шасси В/В.
ДляATEX/IECExУстановки, подача СО ограничиваетсяМаксимальная частота переменного тока 125 В∆ важное соображение при проектировании панелей для установок в опасных зонах.
Часто задаваемые вопросы
Какое программное обеспечение требуется для 5069-L310ER?
5069-L310ER программируется исключительно с использованиемДизайнер студии 5000 Logix. Более старое программное обеспечение RSLogix 5000 не совместимо с платформой CompactLogix 5380. Убедитесь, что ваша среда программирования актуальна перед обновлением с более старых систем CompactLogix.
Сколько модулей ввода/вывода и узлов EtherNet/IP поддерживает этот контроллер?
5069-L310ER поддерживает до8 локальных 5069 компактных модулей ввода/выводана заднем плане и до24 узла EtherNet/IPУзлы включают удаленные адаптеры ввода/вывода, накопители, HMI и другие устройства EtherNet/IP, подключенные к любому из портов Ethernet.
Может ли этот контроллер управлять осьми управления движением?
В5069-L310ER предназначен для 0 осей движенияДля приложений, требующих управления осью движения CIP,контроллеры 5069-L320ER или 5380 более высокой емкости с возможностью движения являются подходящими вариантами в рамках одной и той же семьи продуктов..
Какие сетевые топологии поддерживает двойной EtherNet/IP?
Два порта Ethernet поддерживаютЛинейное, звездное и устройственное кольцо (DLR)DLR обеспечивает толерантность к сбоям сети, если в любом месте кольца произойдет один разрыв кабеля, трафик автоматически перенаправляется, и сеть В/В продолжает работать.Это значительное преимущество надежности для приложений, где непланированное время простоя дорого..
5069-L310ER совместим с модулями ввода и вывода 1769 CompactLogix?
Нет, 5069-L310ER использует5069 Только компактные модули ввода/выводаПри переходе с устаревшей системы CompactLogix,модули ввода/вывода должны быть заменены вместе с контроллером.
Allen-Bradley 5069-L310ER - это контроллер Rockwell Automation CompactLogix 5380. Перед установкой проверьте версию программного обеспечения, совместимость модуля В/В и требования к топологии сети.
