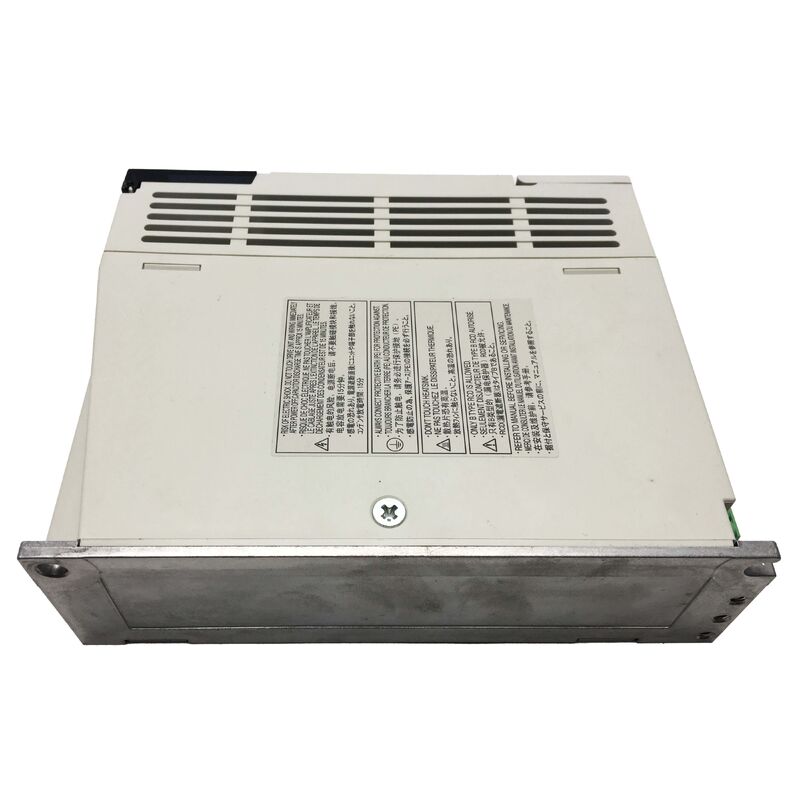

Сервопривод Mitsubishi MR-J2S-10B MELSERVO-J2-Super
Новый оригинальный сервопривод Mitsubishi переменного тока мощностью 100 Вт, оснащенный ШИМ-управлением по синусоиде и встроенным динамическим тормозом.
Передовая технология синусоидального управления
Серия MELSERVO-J2-Super представляет собой усовершенствованную платформу сервоприводов Mitsubishi с практическими улучшениями, включая улучшенный частотный отклик по скорости, более чистое ШИМ-управление и превосходную надежность для промышленных применений.
Технические характеристики
| Параметр |
Значение |
| Номер детали |
MR-J2S-10B |
| Производитель |
Mitsubishi Electric |
| Линейка продуктов |
MELSERVO MR-J2 |
| Серия |
MELSERVO-J2-Super |
| Вес |
1,02 кг (2,25 фунта) |
| Источник питания |
3-фазный 200-230 В переменного тока, 50/60 Гц |
| Однофазный вариант |
1-фазный 230 В переменного тока, 50/60 Гц |
| Колебания напряжения |
170-253 В переменного тока (3-фазный) |
| Допуск по частоте |
±5% |
| Система управления |
ШИМ по синусоиде / управление током |
| Частотный отклик по скорости |
550 Гц или более |
| Динамический тормоз |
Встроенный |
| Конструкция |
Самоохлаждающийся, открытый (IP00) |
| Рабочая температура |
0-55°C (без замораживания) |
| Температура хранения |
-20-65°C (без замораживания) |
| Рабочая влажность |
Макс. 90% относительной влажности (без конденсации) |
| Совместимые двигатели |
HC-KFS, HC-MFS, HC-SFS, HC-RFS, HC-UFS, HA-LFS |
| Защитные функции |
Перегрузка по току, перегрузка, неисправность энкодера, пониженное напряжение и др. |
| Состояние |
Новый оригинал |
Совместимые серии двигателей
MR-J2S-10B поддерживает несколько серий серводвигателей Mitsubishi для универсальных конфигураций машин:
- HC-KFS - Низкая инерционность, малая мощность
- HC-MFS - Средняя инерционность, малая мощность
- HC-SFS - Средняя инерционность, средняя мощность
- HC-RFS - Средняя инерционность, высокая скорость
- HC-UFS - Сверхнизкая инерционность, малая мощность
- HA-LFS - Средняя инерционность, большая мощность
Преимущества синусоидального ШИМ-управления
Синусоидальное ШИМ-управление обеспечивает более плавный выходной крутящий момент за счет генерации синусоидальных форм тока в обмотках двигателя, уменьшая рывки и пульсации крутящего момента на низких скоростях.
Это приводит к улучшению качества поверхности для станков и снижению вибрации в точках реверса оси.
Безопасность встроенного динамического тормоза
Интегрированный динамический тормоз активируется в условиях отключения сервопривода или неисправности, обеспечивая контролируемую остановку без внешнего тормозного оборудования. Это устраняет необходимость в дополнительных компонентах замедления в приложениях, где остановка по инерции недопустима.
Требования к установке в шкафу IP00
Конструкция открытого типа требует установки в надлежащим образом герметичном и вентилируемом шкафу управления. Достаточный зазор сверху и снизу устройства необходим для поддержания тепловых характеристик при номинальных рабочих температурах.
Часто задаваемые вопросы
Какие двигатели совместимы с MR-J2S-10B?
Привод совместим с серводвигателями Mitsubishi серий HC-KFS, HC-MFS, HC-SFS, HC-RFS, HC-UFS и HA-LFS. Перед установкой убедитесь, что номинальная выходная мощность двигателя соответствует мощности усилителя.
Может ли MR-J2S-10B питаться от однофазной сети?
Да, привод поддерживает работу от однофазной сети 230 В переменного тока, 50/60 Гц. Обратите внимание, что однофазная работа требует более высокого входного тока на фазу - убедитесь, что автоматические выключатели и проводка цепи питания рассчитаны соответствующим образом.
Что означает суффикс "B" в MR-J2S-10B?
Обозначение "B" указывает на совместимость с интерфейсом SSCNET (Serial Servo Communication Network), что требует использования с контроллерами движения Mitsubishi, поддерживающими эту высокоскоростную последовательную шину.
Требуется ли для MR-J2S-10B внешний резистор динамического тормоза?
Нет, динамический тормоз встроен и не требует внешнего резистора для стандартных применений. Проверьте мощность для нагрузок с высокой инерционностью или частых аварийных остановок.
Какие защитные функции встроены в MR-J2S-10B?
Привод включает комплексную защиту от перегрузки по току, перегрузки, неисправности энкодера, пониженного напряжения, мгновенного отключения питания, превышения скорости и чрезмерной ошибки положения.
MR-J2S-10B является новым оригинальным продуктом Mitsubishi. Перед установкой подтвердите совместимость двигателя, тип интерфейса и конструкцию шкафа с точки зрения теплоотвода.
