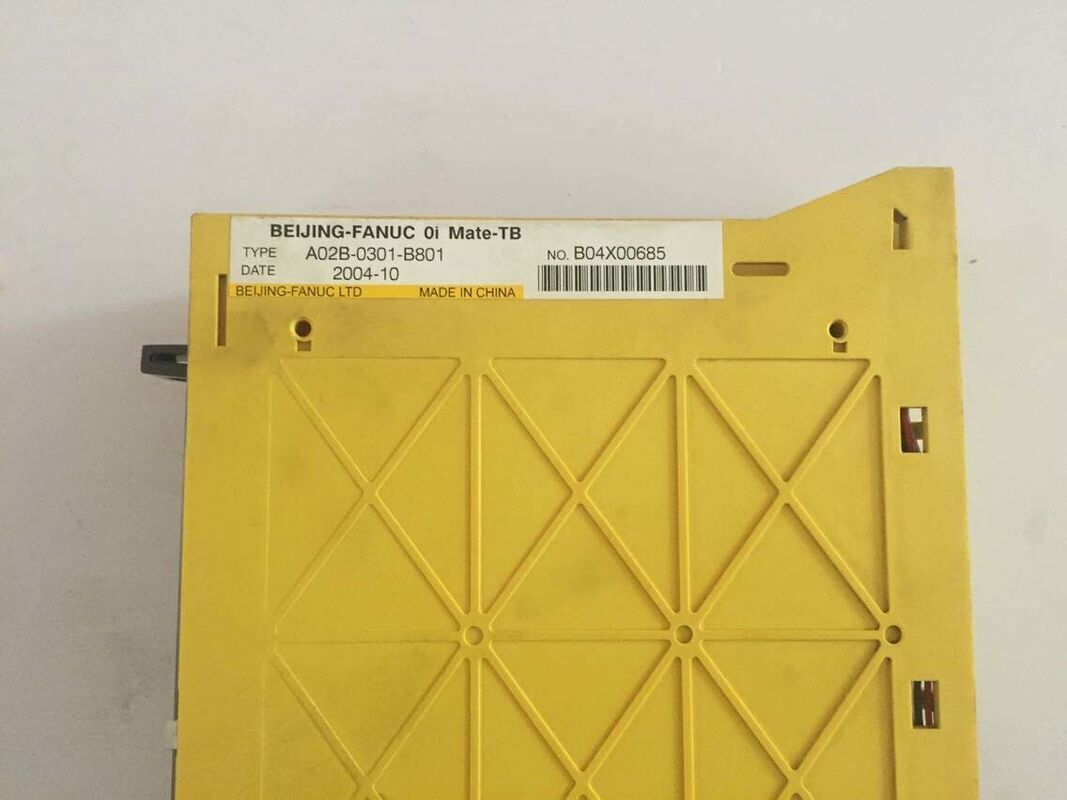

Новая система управления Fanuc Oi Mate TB A02B-0301-B801 OEM

FANUC A02B-0301-B801 | Система управления ЧПУ серии 0i Mate-TB — Сервоинтерфейс FSSB, процессорная плата A16B-3200-0495, ПЛК, опциональные платы графики/ОЗУ/ПЗУ, платформа для токарных станков

Номер детали: A02B-0301-B801 Производитель: FANUC Corporation (Япония) Линейка продуктов: FANUC Series 0i — поколение 0i-B Вариант: 0i Mate-TB (платформа для токарных станков) Функция: Полный блок управления системой ЧПУ — центральный аппаратный узел, содержащий основной процессор, сервоинтерфейс FSSB, ПЛК (программируемый контроллер станка) и место для опциональных подключаемых плат (графика, ОЗУ, ПЗУ) в соответствии со спецификацией производителя станка Основная процессорная плата: A16B-3200-0495 — плата процессора, отвечающая за управление осями, управление шпинделем, выполнение лестничных диаграмм ПЛК, хранение программ и системную память Сервоинтерфейс: FSSB (FANUC Serial Servo Bus) — высокоскоростная последовательная шина на основе оптоволокна для сервоусилителей FANUC серии αi/βi Конфигурация станка (0i Mate-TB): Токарные станки — до 4 управляемых осей всего, одновременное контурное управление 2 осями (стандартная конфигурация Mate-TB) Статус: Устаревшая — серия 0i-B (снята с производства; доступна в отремонтированном/восстановленном/излишнем состоянии) Происхождение: Япония Применение: Замена запасных частей и техническое обслуживание токарных станков, обрабатывающих центров и токарных станков, изначально оснащенных системами управления FANUC Series 0i Mate-TB — распространены в станках таких брендов, как Mazak, Doosan, Takisawa, Leadwell и различных азиатских и европейских производителей токарных станков эпохи 2000-х годов

Обзор

Системный блок FANUC A02B-0301-B801 является системным блоком для FANUC Series 0i Mate-TB — токарного (токарного) варианта компактного высокопроизводительного семейства ЧПУ FANUC начала-середины 2000-х годов. В архитектуре управления 0i системный блок является ядром контроллера: физическим узлом, который интегрирует основную процессорную плату, схему сервоинтерфейса FSSB, ПЛК (встроенный ПЛК FANUC для управления сигналами станка) и инфраструктуру подключения для опциональных функциональных плат. Все остальное в шкафу управления — панель оператора, сервоусилители, усилитель шпинделя, блоки ввода-вывода — подключается к этому центральному блоку и от него.

Обозначение "0i Mate" указывает на упрощенную версию полной серии 0i, оптимизированную для экономичной интеграции в небольшие станки при сохранении совместимости с полной программной средой 0i. "-TB" далее идентифицирует это как вариант для токарных станков, предварительно сконфигурированный с программным обеспечением для управления осями и шпинделем, подходящим для токарных применений. В типичной установке токарного станка 0i Mate-TB системный блок управляет 2 сервоосями (X и Z) плюс шпиндель, с опциональной осью C (позиционирование шпинделя) и осью Y, доступными в качестве модернизации конфигурации через параметры и программные опции.

A02B-0301-B801 теперь встречается почти исключительно как компонент технического обслуживания — система управления токарным станком, произведенным в 2000-х годах и до сих пор находящимся в эксплуатации. Когда системный блок выходит из строя или требуется модернизация старой единицы 0i-B до более поздней ревизии, A02B-0301-B801 является подходящим запасным аппаратным обеспечением для станков, которые изначально были оснащены этим точным поколением управления.

Ключевые характеристики

FSSB — FANUC Serial Servo Bus

FSSB (FANUC Serial Servo Bus) — это высокоскоростная цифровая линия связи, которая соединяет системный блок ЧПУ с сервоусилителями FANUC (αi серии SVM, βi серии SVU) и усилителем шпинделя. Вместо традиционного аналогового сигнала скорости ±10В и отдельного кабеля обратной связи энкодера, FSSB заменяет все это одним оптоволоконным кабелем, работающим на скорости 4 Мбит/с. По этому одному кабелю ЧПУ отправляет команды положения и получает обратную связь по положению для всех подключенных осей — в установке 0i Mate-TB, как правило, ось X, ось Z и шпиндель — в одном синхронизированном цикле связи.

FSSB значительно снижает сложность проводки в электрическом шкафу станка. Токарный станок с тремя осями, который ранее требовал 9 сигнальных кабелей между ЧПУ и сервоусилителями (сигнал скорости ±10В и сигналы включения/тревоги для каждой оси), с FSSB требует только 2 оптоволоконных кабеля — один от системного блока к первому усилителю и последовательное соединение между последующими усилителями. Оптоволоконная среда также невосприимчива к электромагнитным помехам, генерируемым ШИМ-переключением сервоусилителей — практическое преимущество в перегруженных электрических шкафах токарных станков с ЧПУ.

Процессорная плата A16B-3200-0495

Основная процессорная плата A16B-3200-0495 является сердцем обработки системного блока A02B-0301-B801. Эта плата содержит основной процессор ЧПУ, системную ОЗУ для хранения программ и данных, резервируемую батареей ОЗУ для сохранения параметров и программ при потере питания, процессор ПЛК и его память для лестничных диаграмм, DSP для управления сервоосями и интерфейс связи FSSB. Другими словами, подавляющее большинство интеллекта системы управления — интерполяция осей, управление шпинделем, выполнение программ, сканирование лестничных диаграмм станка — выполняется на этой одной плате.

Модульная архитектура плат позволяет проводить целевую замену плат при отказе конкретных подсистем: если данные ОЗУ повреждены, батарею можно заменить, не затрагивая основной процессор; если DSP управления осями выходит из строя, а другие функции остаются исправными, ремонт или замена платы устраняет неисправность без замены всего системного блока.

ПЛК — встроенный ПЛК станка

ПЛК FANUC (Programmable Machine Controller) — это функционально ПЛК, встроенный в систему ЧПУ, который выполняет свою лестничную программу параллельно с функциями управления движением ЧПУ. ПЛК обрабатывает всю логику станка, не связанную с движением: сигналы блокировки дверей, управление конвейером для стружки, управление насосом охлаждающей жидкости, гидравлическую логику патрона/задней бабки, команды позиционирования револьверной головки, мониторинг предохранительных реле, управление лампами панели оператора и переключение режимов между ручным, MDI и автоматическим режимами работы.

В 0i Mate-TB лестничная диаграмма ПЛК хранится на основной процессорной плате и специфична для конструкции производителя станка. Когда системный блок A02B-0301-B801 приобретается в качестве запасного, он может содержать лестничную диаграмму ПЛК и параметры ЧПУ оригинального станка — или он может быть очищен. Перед установкой сменного системного блока необходимо загрузить резервную копию параметров производителя станка и резервную копию лестничной диаграммы ПЛК. Без них станок не сможет выполнять свою специфическую логику, независимо от исправности аппаратного обеспечения ЧПУ.

Поддержка устаревших систем — Обслуживание станков 0i-B

Серия FANUC 0i-B выпускалась примерно до середины 2000-х годов, когда ее сменили 0i-C, а затем 0i-D как текущее поколение. Станки, построенные на базе систем управления 0i-B, теперь обычно имеют возраст 15-25 лет, что означает, что организации по техническому обслуживанию должны работать с аппаратным поколением, которое FANUC больше не производит. Запасные платы и системные блоки для 0i-B доступны через три канала: собственный склад запасных частей FANUC (сокращается), специализированные дилеры и восстановители компонентов ЧПУ, которые поддерживают протестированные излишние запасы, и ремонтные службы, которые восстанавливают неисправные платы до рабочего состояния.

Системный блок A02B-0301-B801 является одним из наиболее широко доступных компонентов 0i-B из-за его широкого применения у многих производителей токарных станков в 2000-х годах. Однако доступность ежегодно сокращается, и инженерам по техническому обслуживанию, ответственным за парки станков 0i-Mate-TB, рекомендуется иметь как минимум один протестированный запасной системный блок на тип станка, чтобы избежать длительных простоев производства во время отказа системы управления.

Часто задаваемые вопросы

В1: Системный блок был приобретен в качестве запасного. Какие параметры и данные необходимо загрузить перед запуском станка?

Сменный системный блок требует трех наборов данных перед началом работы станка: параметры системы ЧПУ (резервная копия параметров из оригинального станка или документация производителя станка, обычно загружаемая с карты памяти или через RS-232); программа лестничной диаграммы ПЛК (специфическая для станка логика ПЛК, резервная копия из оригинальной системы управления или полученная от производителя станка); и смещения программ заготовок и данные геометрии инструмента (из записей оператора станка). Без правильной лестничной диаграммы ПЛК логика безопасности и блокировки станка не будет функционировать. Руководство по вводу в эксплуатацию FANUC 0i Mate-TB (B-63835EN) описывает процедуру восстановления параметров.

В2: Какие сервоусилители совместимы с интерфейсом FSSB на A02B-0301-B801?

Системный блок 0i Mate-TB подключается через FSSB к сервоусилителям FANUC серии αi (SVM2, SVM3) и серии βi (SVU).

Тип усилителя должен соответствовать спецификациям серводвигателя (серия двигателя, номинальный ток, тип энкодера). Смешивание усилителей αi с двигателями βi или наоборот, как правило, не поддерживается.

Электрическая схема производителя станка указывает точный тип усилителя и назначение оси.

При замене сервоусилителя на существующем станке 0i Mate-TB важно подобрать оригинальную модель усилителя и убедиться, что адрес узла FSSB установлен правильно.

В3: Можно ли модернизировать 0i Mate-TB A02B-0301-B801 до функциональности 0i-C или 0i-D?

Не напрямую — аппаратное обеспечение A02B-0301-B801 специфично для поколения программного обеспечения 0i-B. Модернизация с 0i-B до 0i-C или 0i-D требует замены системного блока и, возможно, сервоусилителей, панели оператора и дисплея на аппаратное обеспечение текущего поколения.

Путь миграции FANUC для станков 0i-B включает полную замену системы управления. Хотя лестничная диаграмма ПЛК может быть адаптирована из формата 0i-B в формат 0i-D с инженерными усилиями, параметры движения требуют повторной настройки на новом оборудовании.

Этот тип модернизации системы управления обычно является крупным капитальным проектом, а не простой заменой компонента.

В4: Какова типичная причина отказа системного блока A02B-0301-B801, и возможен ли ремонт на уровне плат?

Распространенные причины отказа включают отказ батареи ОЗУ (вызывающий потерю параметров и программ при включении питания), отказ электролитических конденсаторов в блоке питания (вызывающий нестабильные напряжения и хаотичное поведение осей), отказ микросхем интерфейса FSSB (вызывающий ошибки связи с сервоприводами) и повреждение загрузочной прошивки в флэш-памяти процессорной платы. Ремонт на уровне плат в специализированных ремонтных центрах FANUC устраняет все эти проблемы, кроме физического повреждения печатной платы.

Процессорная плата A16B-3200-0495 является наиболее часто ремонтируемой подсистемой.

Авторизованные сервисные центры FANUC и независимые специализированные ремонтные мастерские (DNC Electronics, MRO Electric и аналогичные компании в различных регионах) предлагают протестированные восстановленные системные блоки и услуги по ремонту плат.

В5: Какую процедуру резервного копирования следует выполнить перед снятием системного блока с работающего станка?

Перед снятием системного блока создайте резервные копии: всех параметров ЧПУ (резервное копирование на карту памяти через меню SYSTEM → PARAM → OPRT → (PUNCH) или через RS-232 с разъема PCMCIA); программы лестничной диаграммы ПЛК (резервное копирование через экран ПЛК, LADDER → OPRT → SAVE); всех смещений заготовок, данных геометрии инструмента и переменных макроса (через последовательность OFFSET → OPRT → PUNCH).

Кроме того, запишите таблицу назначения усилителей FSSB. Храните эти резервные копии в двух отдельных местах (карта памяти и ПК). Без этих данных восстановление станка до рабочего состояния после смены оборудования потребует поддержки производителя станка и может занять дни, а не часы.
