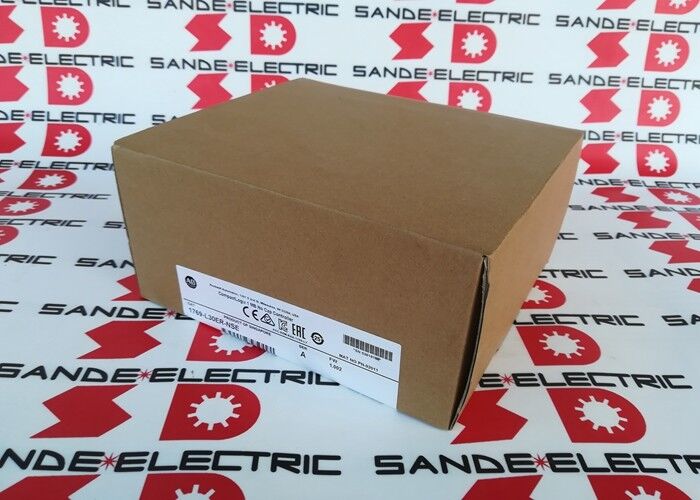

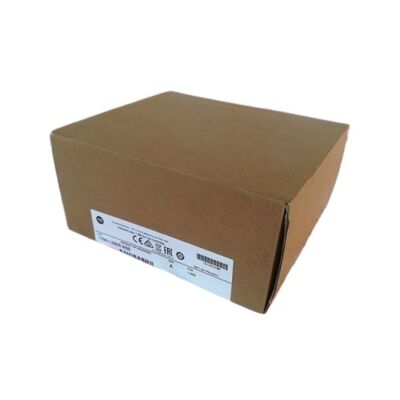

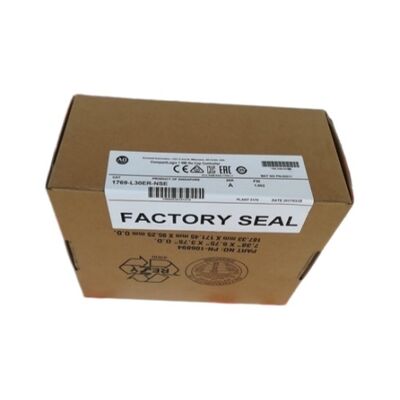

Новый процессор ALLEN BRADLEY 1769-L30ER-NSE

1769-L30ER-NSE. CompactLogix 5370 L3 1MB / Dual EtherNet/IP DLR / 16 узлов / 8 модулей ввода/вывода / без суперкап / опасное местоположение / USB / 1GB SD

NSE No Supercap Спецификация, определяющая эту модель

1769-L30ER-NSE и стандартный 1769-L30ER функционально идентичны по памяти, возможностям Ethernet, расширению В/В и программированию.Нет, нет.содержат суперконденсатор для резервного питания в режиме реального времени (RTC).

Стандартные контроллеры CompactLogix 5370 используют внутренний суперконденсатор для поддержания часов в режиме реального времени при потере питания.быстрого высвобождения заряда, что в определенных условиях создает риск дуги или возгорания..

Для установок вОпасные места класса I, раздел 2 (Div 2) или зона 2- в случаях, когда в аномальных условиях могут присутствовать горючие газы или пары, - оборудование не должно быть горючим или предназначено для опасных зон.Удаление суперконденсатора устраняет потенциальный источник возгорания1769-L30ER-NSE - это спецификация CompactLogix 5370 L3, которая отвечает этому требованию.

Если в приложении опасного местоположения требуется резервная запись часов в режиме реального времени во время отключения питания, SD-карта обеспечивает непрерывность хранения программы.

Основные характеристики

Двухэтернет/IP с DLR с 16-узловой сетевой емкостью

Оба порта Ethernet образуют интегрированный двухпортный коммутатор, поддерживающий топологию кольца уровня устройства (DLR).Кольцо DLR соединяет устройства EtherNet/IP в замкнутой цепи . До 16 соединений узлов EtherNet/IP покрывают распределенные требования I/O, привода и HMI большинства компактных машинных установок.

Восемь локальных позиций модуля расширения 1769 Compact I/O обрабатывают локальные I/O без потребления бюджета узла EtherNet/IP.Порт USB обеспечивает доступ к локальному программированию и обновления прошивки без использования пропускной способности сети.

Сценарии применения

Контроль панели управления опасной локализацией:Нефтехимические процессовые панели, классифицированные как класс I, раздел 2, требуют оборудования для управления без возгорания.Вариант NSE устраняет риск арки сверхконденсатора, обеспечивая при этом полную функциональность CompactLogix 5370 L3, DLR устойчивость, и 1 МБ памяти программы.

Автоматизация скважин нефти и газа или обработки:Если иногда может присутствовать горючий пар, контроллер NSE устанавливает стандартный вариант, оборудованный суперконденсатором, без необходимости дополнительного взрывозащитного корпуса.

Прямая замена существующих установок NSE:Соответствие суффикса NSE при замене установленного контроллера обеспечивает сохранение соответствия опасного места без повторной оценки.

Частые вопросы

Вопрос 1: Что означает NSE и почему это важно?

Стандартные контроллеры CompactLogix 5370 используют суперконденсатор для поддержания часов в режиме реального времени во время отключения питания.В классификациях опасных районов класса I раздела 2 и зоны 2, суперконденсатор представляет собой потенциальный источник дуги/зажигания. Удаление его позволяет варианту NSE подходить для использования в этих местах без дополнительного корпуса.

Вопрос 2: влияет ли удаление суперконденсатора на программу контроллера или на сохранение данных?

Сохранение программ осуществляется картой SD, а не суперконденсатором.То, что теряется при потере питания в варианте NSE, это значение часа в режиме реального времени.Если в приложении требуется точность RTC, внешний источник синхронизации времени сети предоставляет ссылку на часы после восстановления питания.

Вопрос 3: Какие виды проводов совместимы с терминальным блоком?

22 ‰ 14 AWG твердой меди или 22 ‰ 16 AWG натянутой медной проволоки, номинальной температуры 90 °C. Заместительный конечный блок 1769-RTBN18.Настоящие спецификации охватывают стандартную проводку поля 24VDC, используемую в компактных панелях управления.

Вопрос 4: Какое программное обеспечение используется для 1769-L30ER-NSE?

Studio 5000 Logix Designer - это стандартная среда программирования для семейства CompactLogix 5370.Подключение осуществляется через порт USB для прямого программирования или через порт EtherNet / IP для загрузки программ на основе сети1769-L30ER-NSE поддерживает все четыре языка программирования IEC 61131-3: Диаграмма лестницы, структурированный текст, блок-диаграмма функции и последовательная функция диаграмма.

Вопрос 5: Может ли стандарт 1769-L30ER-NSE заменить стандарт 1769-L30ER в небезопасном месте?

Да, вариант NSE функционально эквивалентен стандарту 1769-L30ER во всех возможностях, кроме резервного RTC при потере питания.В не опасных местах, где требуется точность часов в режиме реального времени после восстановления питанияДля приложений, которые не требуют точности RTC или не используют синхронизацию сетевого времени, вариант NSE работает идентично.
