Один новый ПЛК AB 1769-L30ER 1769L30ER CompactLogix процессор 1769-L3OER

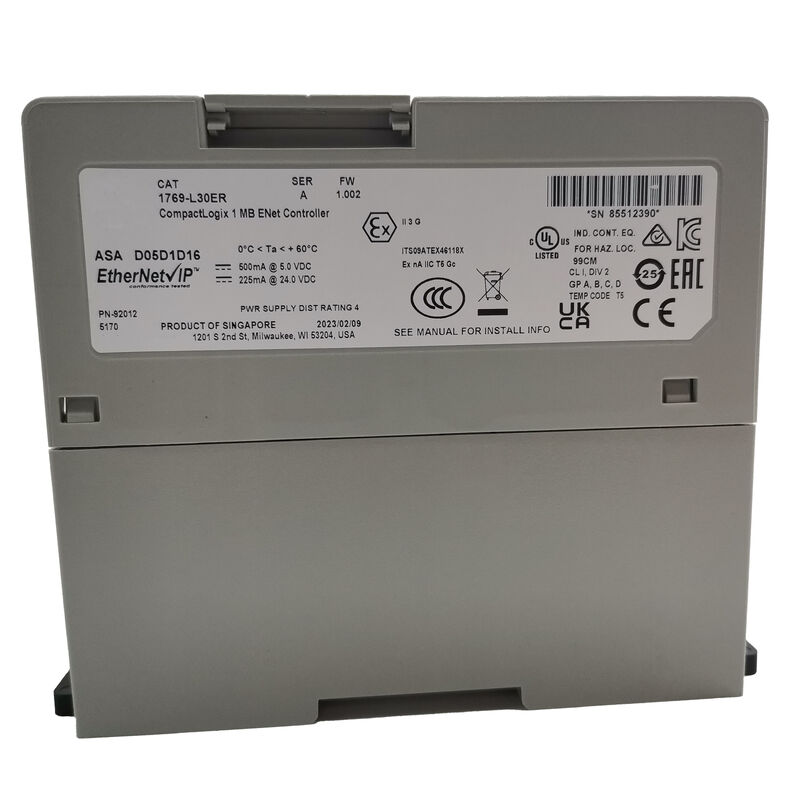

1769-L30ER | CompactLogix 5370 L3 — 1 МБ / двойной EtherNet/IP DLR / 16 узлов / 8 модулей ввода-вывода / 32 задачи / USB / изоляция 30 В / DIN или монтаж на панели

1769-L30ER против соседних вариантов L3 — выбор правильного

Линейка CompactLogix 5370 L3 включает несколько вариантов, которые используют одинаковую память объемом 1 МБ, двойной EtherNet/IP и 8 локальных слотов ввода-вывода. Различия носят скорее функциональный, чем основанный на мощности характер:

1769-L30ER представляет собой базовую конфигурацию L3: полная сеть EtherNet/IP и возможность DLR, программная память объемом 1 МБ, 8 слотов расширения, двойной Ethernet с DLR, но без возможности оси CIP Motion. L30ER предоставляет полный набор функций по более низкой цене, чем L30ERM с возможностью перемещения, для управления станком, секвенирования, управления распределенным вводом-выводом и подключения HMI без координации сервоосей.

Встроенный суперконденсатор сохраняет значение часов реального времени (RTC) во время отключения питания — функция, отсутствующая в варианте NSE, что делает стандартный L30ER подходящей спецификацией для неопасных приложений, которым необходимы точные данные с отметкой времени или выполнение программы на основе времени после восстановления питания.

Ключевые характеристики

CIP Sync — согласованное время в сети EtherNet/IP

1769-L30ER поддерживает CIP Sync, который распределяет общий эталон времени по всем устройствам EtherNet/IP в сети с использованием протокола точного времени IEEE 1588. При активной синхронизации CIP временные метки событий, записанных на разных узлах — приводах, адаптерах ввода-вывода, терминалах HMI — привязываются к одним и тем же часам. Для анализа после событий и отслеживания производства это делает последовательность событий в распределенной системе читабельной и надежной.

Сценарии применения

Высокоскоростные упаковочные линии:Механизмы подачи, резки, запечатывания и отбраковки пленки координируются через EtherNet/IP. CIP Motion обеспечивает синхронизацию сервоприводов; CIP Sync фиксирует временные метки каждого события на линии.

Автоматизированные складские системы:Краны-штабелеры, конвейеры и сканеры штрих-кодов работают как узлы EtherNet/IP под координацией L30ER. До 16 устройств на кольце; DLR защищает от неисправностей кабеля.

Станции водоподготовки:Датчики уровня, расходомеры и приводы клапанов насосов на станциях распределенного ввода-вывода. L30ER собирает данные процесса и управляет последовательностями работы насосов с центральной панели.

Совместные многоконтроллерные системы:L30ER работает как локальный интеллектуальный узел в более крупной сети ControlLogix или CompactLogix, управляя локальным вводом-выводом машинной секции и одновременно обмениваясь данными с контроллером системного уровня через EtherNet/IP.

Замечания по установке и подключению

• Общее количество модулей расширения ввода-вывода не должно превышать 8; общий бюджет мощности должен быть проверен для всех модулей
• Для всех соединений EtherNet/IP используйте промышленную экранированную витую пару; держите отдельно от силовых кабелей
• На SD-карте хранятся резервные копии программ и обновления прошивки — она не служит средой выполнения во время выполнения.
• Условия эксплуатации панели: влажность окружающей среды ≤85 % относительной влажности (без конденсации); обеспечить достаточную вентиляцию
• Подтвердите настройку IP-адреса перед первым включением питания, чтобы избежать сетевых конфликтов в общих сегментах.

Часто задаваемые вопросы

Вопрос 1: В чем практическая разница между 1769-L30ER и 1769-L30ERM?

L30ERM добавляет возможности контроллера CIP Motion (4 сервооси) к той же аппаратной платформе. L30ER не имеет функции CIP Motion — он не может управлять сервоприводами Kinetix как координированными осями CIP Motion. Если приложение требует только дискретного и процессного управления (без координации серводвижений), L30ER является подходящим и более экономичным вариантом. Если требуется координация сервоосей, необходим L30ERM.

Вопрос 2: Какое программное обеспечение для программирования подключается к 1769-L30ER?

Studio 5000 Logix Designer — это среда программирования для семейства CompactLogix 5370. Для подключения используется порт USB для прямого доступа к ноутбуку или порт EtherNet/IP для сетевого программирования. Studio 5000 поддерживает лестничную диаграмму, структурированный текст, диаграмму функциональных блоков и последовательную функциональную диаграмму. 1769-L30ER поддерживает Logix Designer версии 20 и более поздних версий.

Вопрос 3. Сколько локальных точек ввода-вывода обеспечивают 8 модулей расширения?

Количество точек зависит от конкретных выбранных модулей ввода-вывода 1769 Compact. Расширение на 8 слотов со смешанными 16-точечными цифровыми модулями ввода-вывода обеспечивает 128 локальных точек ввода-вывода. 32-точечные модули высокой плотности во всех 8 слотах обеспечивают 256 локальных точек ввода-вывода. Ограничение в 8 слотов является аппаратным ограничением; в пределах этого предела выбор модуля определяет общее количество баллов.

Вопрос 4: Для чего используется непрерывная изоляция 30 В?

Непрерывная изоляция 30 В — это номинальное напряжение базовой изоляции между интерфейсами USB, Ethernet и внутренней шины контроллера. Он определяет электрическое разделение, которое защищает от разницы синфазного напряжения между контроллером и подключенными устройствами. На практике этот рейтинг означает, что коммуникационные порты контроллера не изолированы для приложений с высоким напряжением — для подключения к полевым цепям с более высоким потенциалом между контроллером и полевой проводкой необходимо использовать соответствующее изолирующее оборудование.
