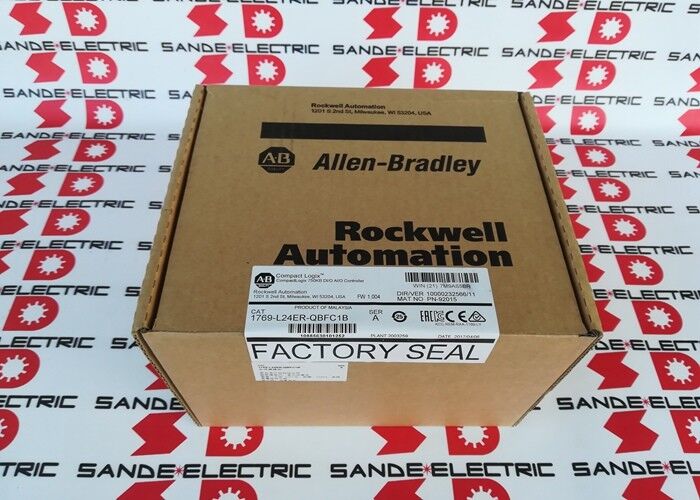

Новый и оригинальный Allen Bradley 1769-L24ER-QBFC1B 1769L24ERQBFC1B

Allen-Bradley 1769-L24ER-QBFC1B Контроллер CompactLogix

Обзор

В1769-L24ER-QBFC1B - этоКонтроллер CompactLogix 5370 L2, предназначенный для компактных машинных приложений, которые требуют большего разнообразия ввода/вывода, чем может предложить базовый встроенный цифровой контроллер.

Данные о конфигурации Rockwell и ссылки на промышленные продукты описывают его с750 КБ пользовательской памяти,двойные порты EtherNet/IP с возможностью DLR,16 входов постоянного тока,16 выходов постоянного тока,4 универсальных аналоговых входа,2 аналоговых выхода,4 высокоскоростных счетчиков и поддержкадо 4 локальных модулей 1769 Compact I/O.

Он также включает в себяSD-карта на 1 ГБ, поддержкадо 2 ГБ, и используетВстроенное питание 24 VDC.

Технические данные

Значение применения

Этот контроллер хорошо подходитСкиды OEM, упаковочное оборудование, компактные процессовые станции, машинные ячейки и панели автоматизации, где как цифровые, так и аналоговые сигналы должны обрабатываться непосредственно из корпуса контроллера.

Его наиболее сильное практическое преимущество заключается в том, что он сочетает в себевстроенный цифровой I/O, аналоговый I/O, высокоскоростной подсчет и двойной Ethernet в одном компактном блоке, который может уменьшить количество модулей и упростить дизайн шкафа.

Это приложение подходит является инженерным выводом, основанным на опубликованной встроенной смеси В/В и локальных пределах расширения контроллера.

Перспективы замены и отбора

Для замены 1769-L24ER-QBFC1B следует сопоставитьвстроенный микс ввода/вывода, аналоговые возможности, структура Ethernet и локальный масштаб расширения, не только по фамилии CompactLogix.

На практике важными деталями являются:750 КБ памяти,16/16 цифровой В/В,4 AI / 2 AO аналоговая структура, и4-модульный ограничитель расширения I/O Compact.

Соответствие одной и той же модели, как правило, является самым безопасным способом сохранения как полевой проводки, так и роли контроллера в машине.

Частые вопросы

Вопрос 1: Какой тип контроллера 1769-L24ER-QBFC1B?
ЭтоКонтроллер CompactLogix 5370 L2 с встроенным цифровым и аналоговым I/O, двойной Ethernet и возможностью локального расширения Compact I/O.

Вопрос 2: Какие приложения лучше всего подходят?
Он подходит.компактные системы машин, которые требуют цифровой и аналоговой обработки на борту без немедленного добавления отдельных аналоговых модулей.

Этот профиль использования является инженерным выводом, основанным на опубликованной встроенной смеси ввода/вывода и компактном масштабе контроллера.

Вопрос 3: Почему аналоговые каналы важны для этой модели?
Потому что встроенный4 универсальных аналоговых входа и2 аналоговых выхода позволяют контроллеру поддерживать смешанные сенсорные и управляющие цикл задачи непосредственно.

В практических шкафах это может уменьшить использование слотов и упростить устройство оборудования.

Вопрос 4: Почему здесь имеют значение высокоскоростные счетчики?
Потому что они позволяют контроллеру обрабатывать быстрые цифровые импульсные входы без необходимости отдельного модуля подсчета для многих компактных приложений.

Это инженерный вывод, основанный на опубликованных контролерах.4 высокоскоростных счетчика.

Q5: Что следует проверить перед заказом?
Проверьте установленный код контроллера, подтвердите750 КБ класса памяти, проверьте требуемыецифровой и аналоговой смеси I / O, и убедитесь, что машина использует то же4-модульное локальное расширение идвойной Ethernet DLR-устройство.
