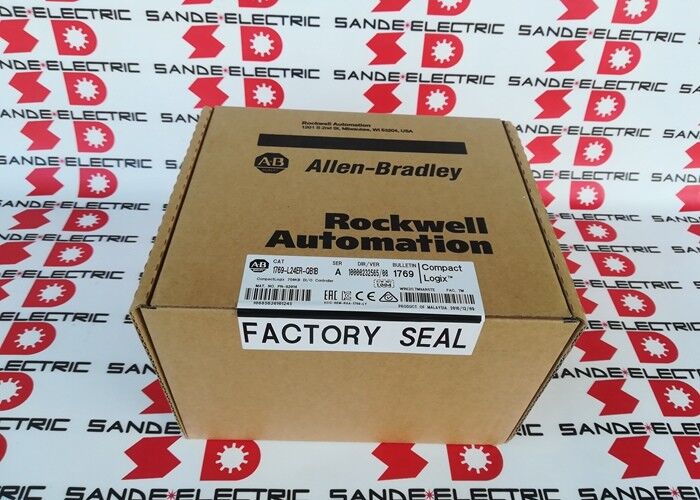

Один новый Allen Bradley 1769-L24ER-QB1B 1769L24ERQB1B

1769-L24ER-QB1B. CompactLogix 5370 L2 750KB / 16 DI + 16 DO / Dual EtherNet / IP DLR / 4 модуля расширения / 32 задачи / 24VDC встроенное питание

Контроллер, I/O и источник питания все интегрированы

1769-L24ER-QB1B представляет собой компактный контроллер CompactLogix 5370 L2 с одним блоком, который сочетает в себе процессор контроллера, встроенный источник питания 24VDC и 32 интегрированные точки ввода/вывода в одном корпусе.Суффикс "QB1B" обозначает это как интегрированный вариант I / O: 16 цифровых входов и 16 цифровых выходов на одном встроенном модуле В/В в корпусе контроллера.

Эта интеграция исключает необходимость указания, монтажа и проводки отдельного источника питания и отдельных модулей ввода/вывода для базового требования ввода/вывода.Управляющий управляет всем из одной позиции рельса.Четыре дополнительных модуля расширения 1769 Compact I/O расширяют систему, когда 32 встроенных точки недостаточно.

2А на точку выхода (8А на общий) на встроенных выходах напрямую управляют стандартными нагрузками постоянного тока ∙ катушки электромоторных клапанов, катушки реле, контакторы 24ВД,и индикаторные лампы без вмещающейся аппаратуры.

Основные характеристики

Двойной EtherNet/IP с DLR Resilient Network Topology

Оба порта Ethernet образуют интегрированный двухпортовый коммутатор, позволяющий использовать топологию сети Device Level Ring (DLR).Одно разрыв кабеля в любом месте кольца перенаправляет трафик через выживающий путь автоматическиДля производственных условий, где повреждение сетевого кабеля в противном случае остановило бы линию, DLR обеспечивает устойчивость на уровне кольца без внешнего управляемого переключателя.

До 8 соединений узлов EtherNet/IP поддерживают распределенные станции ввода/вывода, диски с интерфейсами EtherNet/IP, удаленные адаптеры ввода/вывода и панели HMI в одной сети.модуль сканера 1769-SDN в шине расширения добавляет мастер-сеть DeviceNet.

32 задачи и 100 программ ∙ Гибкость архитектуры программы

Структура задач поддерживает до 32 независимых задач ?? непрерывных, периодических или событийных. Каждая задача вмещает до 100 программ. Эта архитектура позволяет последовательность машин,Управление движением, управления вводом/выводом и управления данными HMI для выполнения отдельных задач с независимыми приоритетами и интервалами выполнения, без необходимости использования нескольких контроллеров.

Сценарии применения

Компактные упаковочные и конвейерные машины:16 встроенных входных данных датчика, 16 встроенных входных сигналов и выходов двигателя, и источник питания 24VDC в одном блоке.

Модели машин с устройствами DeviceNet:Модуль 1769-SDN в шине расширения добавляет сеть DeviceNet для приводов, датчиков и приводов, уже подключенных к DeviceNet.

Интеграция панелей OEM:Встроенное питание исключает внешний трансформатор или подачу переключателя для контроллера.и базовые модули В/В.

Частые вопросы

Вопрос 1: Какова мощность выходного тока 16 встроенных выходов?

Каждый из 16 встроенных выходов имеет источники 2A при 24VDC. Восемь выходов разделяют каждый общий терминал, при этом общий номинал составляет 8A в общей сложности.обеспечить, чтобы совокупный ток всех одновременно активных выходов на общем уровне не превышал 8А.

Вопрос 2: Можно ли использовать DeviceNet с 1769-L24ER-QB1B?

Да, через модуль сканера 1769-SDN, установленный в одном из четырех слотов расширения.Это потребляет один из четырех доступных местных позиций модуля расширения.

Вопрос 3: Какое программное обеспечение используется для 1769-L24ER-QB1B?

Studio 5000 Logix Designer - это стандартная среда программирования для семейства CompactLogix 5370.Подключение осуществляется через порт USB для прямого программирования или через порт EtherNet / IP для сетевого программирования. Контроллер поддерживает языки программирования Ladder Diagram, Structured Text, Function Block Diagram и Sequential Function Chart.

Вопрос 4: Что SD-карта обеспечивает помимо памяти?

SD-карта емкостью 1 ГБ (включена; поддерживает до 2 ГБ) служит нелетким хранилищем программ, целью журналов данных для файлов рецептов и записей событий и средой обновления прошивки.Программа резервного копирования на SD-карту обеспечивает возможность восстановления без терминала программирования. Заменяющий контроллер может загружаться с SD-карты автоматически при включении.

Вопрос 5: Чем 1769-L24ER-QB1B отличается от 1769-L24ER-QBFC1B?

QB1B имеет один встроенный модуль ввода/вывода (16 входов постоянного тока + 16 выводов постоянного тока).QBFC1B подходит для приложений, требующих встроенного аналогового I/O или высокоскоростного подсчета; QB1B охватывает приложения, для которых достаточно стандартного цифрового В/В.
