Один новый контроллер Эфир 1769-L18ERM

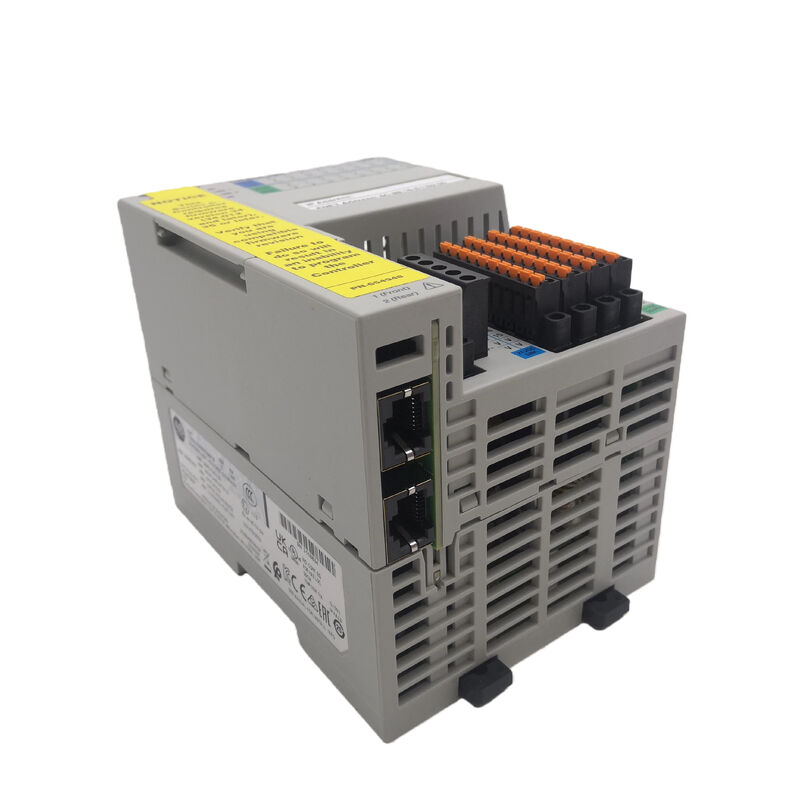

Allen-Bradley 1769-L18ERM-BB1B компактный логический контроллер

Обзор

В1769-L18ERM-BB1BявляетсяКонтроллер CompactLogix 5370 L1Построен для компактного управления машиной, где встроенные В/В, сети EtherNet/IP и интегрированное движение должны находиться в одной маленькой платформе контроллера.

Rockwell и дистрибьюторские ссылки описывают эту модель с512 КБ пользовательской памяти,двойная Ethernet с возможностью кольца на уровне устройства,16 входов раковины,16 выходных источников, поддержкадо 8 узлов Ethernet/IP, иДвуосное движение CIP с кинематикой.

Он также использует1734 ПОЙНТ I/O Backplaneдля расширения, что помещает его в другой класс расширения, чем более крупные контроллеры L2 и L3 на базе Compact I/O.

Технические данные

Значение применения

Этот контроллер хорошо подходиткомпактные упаковочные системы, конвейеры, станции обработки материалов, сдвиги OEM и небольшие элементы машин на основе Ethernetгде ограниченная, но мощная платформа Logix подходит.

Сочетаниевстроенные В/В,двойной Ethernet, иДвижение на двух осиделает его особенно практичным в машинах, которые нуждаются в тесной интеграции между базовой последовательностью и управлением движением света без перехода на более крупное семейство контроллеров.

Этот профиль приложения представляет собой инженерный вывод, полученный из опубликованных характеристик памяти, узла, движения и ПОИНТ В/В контроллера.

Перспективы замены и отбора

Для замены 1769-L18ERM-BB1B следует сопоставитьвстроенный тип ввода/вывода, концепция расширения ввода/вывода POINT, макеты Ethernet и возможности движения, не только по фамилии CompactLogix.

В практических системах важными деталями являются:16 входов раковины / 16 выходов источника, вАрхитектура L1, иДвижение CIP 2-оснойспособность.

Соответствие одного и того же контроллера обычно сохраняет как проводку машины, так и структуру проекта более чисто, чем переход на другой класс Logix.

Частые вопросы

Вопрос 1: Какой тип контроллера 1769-L18ERM-BB1B?
ЭтоКонтроллер CompactLogix 5370 L1с встроенным цифровым вводом/выводом, двойным Ethernet и интегрированной возможностью движения.

В практическом использовании он предназначен для компактного управления машинами, а не для больших модульных стеллажных систем.

Вопрос 2: Какие приложения лучше всего подходят?
Он подходит.малые и средние машиныкоторые нуждаются в EtherNet/IP-контроле, компактном отпечатке и легком интегрированном движении.

Это инженерный вывод, основанный на опубликованных512 КБ памяти,8-узловой масштаб EtherNet/IP, иДвижение на двух осиспособность.

Вопрос 3: Почему здесь имеет значение поддержка POINT I/O?
Потому что этот контроллер расширяется через1734 ПОЙНТ I/O Backplane, а не через более крупный стиль расширения Compact I/O, используемый на некоторых других моделях CompactLogix.

Это влияет на устройство машины и на то, как контроллер вписывается в оригинальную архитектуру.

Вопрос 4: Почему 2-осевое движение CIP важно?
Потому что он позволяет контроллеру обрабатывать основные задачи движения непосредственно через EtherNet/IP.

В практическом проектировании машин это может уменьшить потребность в отдельном процессоре движения в небольших системах.

Q5: Что следует проверить перед заказом?
Проверьте установленный код контроллера, подтвердитеL1 / точка I/OАрхитектура, проверка16 DI / 16 DOвстроенное требование I / O, и убедиться, что приложение зависит от того жеДвижение на двух осиидвойной Ethernet DLRУстройство.
