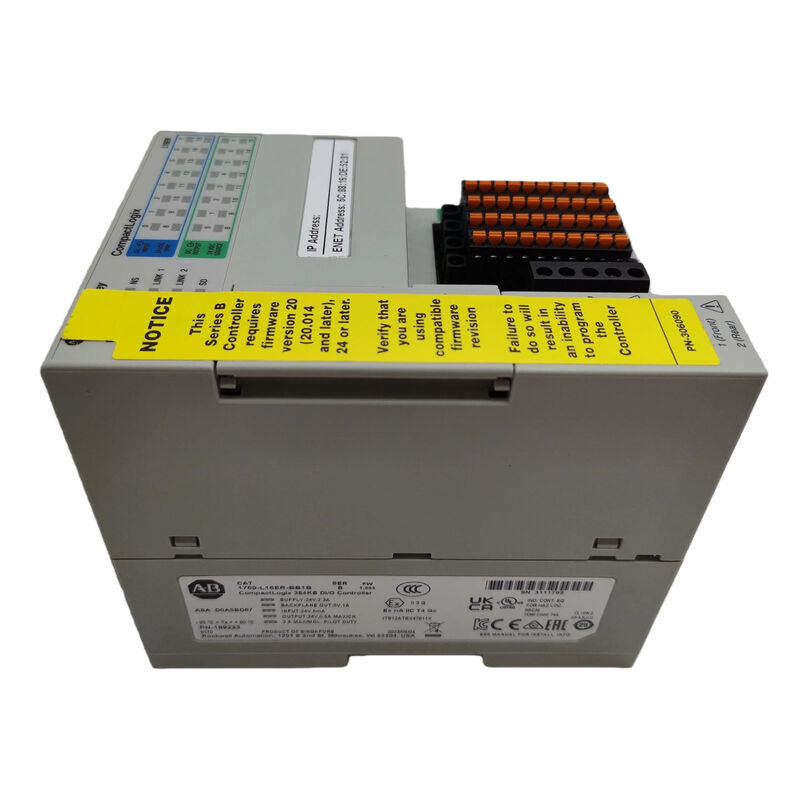

Контроллер Allen-Bradley 1769-L16ER-BB1B CompactLogix L16

Обзор

Контроллер 1769-L16ER-BB1B представляет собой контроллер CompactLogix 5370 L1, разработанный для компактного управления машинами по протоколу EtherNet/IP.

Rockwell относит его к контроллерам CompactLogix L16 с 384 КБ пользовательской памяти, встроенными 16 цифровыми входами и 16 цифровыми выходами, двумя портами Ethernet с поддержкой DLR, до 6 локальных модулей расширения и картой SD объемом 1 ГБ, поставляемой с контроллером.

В инструкциях по установке Rockwell также указано, что контроллер использует номинальное питание 24 В постоянного тока с диапазоном входного напряжения от 10 до 28,8 В постоянного тока, а порт USB предназначен для временного локального программирования, а не для постоянного подключения.

Технические данные

Применение

Контроллер 1769-L16ER-BB1B хорошо подходит для компактных ячеек машин, упаковочных систем, конвейеров, модульного оборудования OEM и небольших архитектур EtherNet/IP, где встроенные входы/выходы и двухпортовый Ethernet более полезны, чем контроллер с большей стойкой.

В литературе Rockwell по CompactLogix 5370 L1 семейство L1 специально позиционируется для небольших и средних приложений, требующих меньшего количества осей, компактного форм-фактора и интегрированной сетевой возможности DLR.

Это делает данный контроллер особенно практичным в машинах с ограниченным пространством в шкафу, но где по-прежнему требуется управление на базе Logix и интеграция EtherNet/IP.

Его ценность в обслуживании также высока.

Когда машина изначально была спроектирована с учетом форм-фактора L16ER-BB1B, встроенных входов/выходов и концепции расширения POINT Bus, замена его на ту же модель обычно сохраняет компоновку шкафа, сетевую структуру и проектные предположения более чисто, чем переход на другой класс контроллеров.

Это инженерный вывод, основанный на опубликованных встроенных входах/выходах, расширении на 6 модулей и архитектуре контроллера с поддержкой DLR.

Перспектива замены и выбора

При замене следует ориентироваться на тип встроенных входов/выходов, класс памяти, конфигурацию Ethernet и масштаб локального расширения, а не только на название семейства CompactLogix.

В практических системах наиболее важными деталями являются 16 входов sink / 16 выходов source, 384 КБ памяти, двухпортовая конструкция Ethernet с DLR и диапазон питания от 10 до 28,8 В постоянного тока.

Соответствие той же модели контроллера обычно является самым безопасным способом избежать изменений в проводке, сети и пусконаладке.

FAQ

В1: Что это за контроллер 1769-L16ER-BB1B?
Это контроллер CompactLogix 5370 L1 с встроенными цифровыми входами/выходами, двумя портами Ethernet и 384 КБ пользовательской памяти.

На практике это компактный контроллер Logix, предназначенный для небольших и средних машин EtherNet/IP, а не для крупномасштабных систем со стойками.

В2: Какие приложения подходят для него лучше всего?
Он подходит для компактных систем автоматизации, таких как конвейеры, упаковочные машины, модульные установки и ячейки машин, где пространство в шкафу ограничено, но программирование Logix и EtherNet/IP по-прежнему важны.

В литературе Rockwell по контроллерам L1 семейство явно позиционируется для небольших и средних приложений с меньшим количеством осей и входов/выходов.

В3: Почему DLR важен для этого контроллера?
DLR помогает повысить отказоустойчивость в сетях EtherNet/IP с топологией кольца. На практике в установках машин это может упростить компоновку устройств и уменьшить влияние одного потерянного сетевого пути.

В4: Почему важна конфигурация встроенных входов/выходов?
Поскольку конфигурация 16 DI / 16 DO является частью того, как была выполнена первоначальная проводка машины.

Замена контроллера с неправильным типом входов/выходов или стилем выходов может привести к немедленным проблемам с полевой проводкой и запуском.

В5: Что следует проверить перед заказом?
Проверьте установленный номер детали, подтвердите 384 КБ памяти, проверьте 16 входов sink / 16 выходов source и убедитесь, что машина использует то же питание 24 В постоянного тока и двухпортовую конфигурацию Ethernet с поддержкой DLR.
