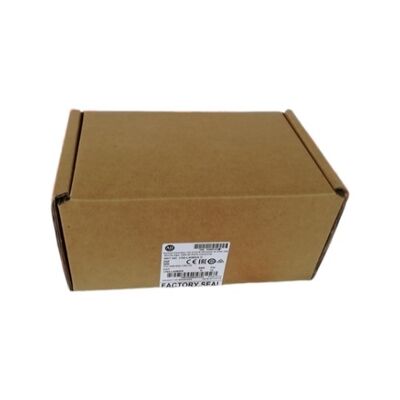

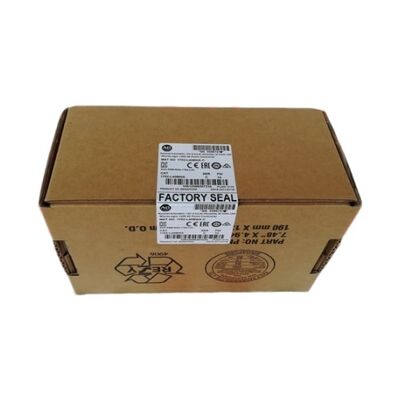

Один АБ Аллен Брэдли 1762-L24BWAR - Фабрика запечатана- 1762L24BWAR

1762-L24BWAR. MicroLogix 1200 120/240VAC / 14 DI (10 Std + 4 Fast) / 10 Relay / Extra HMI + Programming Port / Прекращено производство 2022

1762-L24BWAR против 1762-L24BWA Порт, который делает разницу

1762-L24BWAR и 1762-L24BWA имеют одну и ту же конфигурацию ввода/вывода: 14 входов (10 стандартных + 4 быстрых) и 10 выводов реле, один и тот же источник питания переменного тока и один и тот же набор памяти и инструкций.Функциональное отличие заключается в суффиксе "R" дополнительный выделенный порт для HMI или программных соединений.

Стандартный L24BWA предоставляет один порт RS-232C, который обслуживает все потребности в связи: доступ к программированию, подключение HMI, Modbus RTU к дискам и ASCII для периферийных устройств.Каждое соединение требует переключения конфигурации протокола портаL24BWAR добавляет второй порт специально для одновременной работы HMI:один порт поддерживает связь программирования или связь с приводом Modbus, в то время как другой поддерживает связь с панелью HMI без переключения протокола.

For machine installations with a permanent operator panel (PanelView or similar RS-232C-connected HMI) that must stay continuously connected while the machine is operating and while a laptop connects for programme monitoring or modification, L24BWAR устраняет необходимость отключения HMI для подключения программного кабеля.

Основные характеристики

10 стандартных + 4 быстрых ввода 2 скорости сигнала от одного контроллера

10 стандартных входов реагируют на нормальную частоту фильтрации ввода, подходящую для кнопок, ограничительных переключателей, фотоэлектрических датчиков и всех типичных сигналов последовательности машин.4 быстрых входа уменьшают время фильтрации для захвата высокочастотных импульсных сигналов, которые стандартные входы могут пропускать или пропускать: выпускные счетчики от высокоскоростных датчиков, кодирующих импульсов отсчета или коротковременных сигналов запуска.

10 выходов реле обеспечивают независимое от напряжения переключение поля.и 24VDC индикаторные лампы все подключаются к одному и тому же выходному разделу реле ∙ контакты реле изолированы от питания ПЛК, принимая любое напряжение поля, подключенное к ним в пределах контактного уровня.

Сценарии применения

Компактный конвейер с постоянным HMI:Производственный конвейер с фиксированным сенсорным экраном оператора, подключенным через порт HMI. Сервисные инженеры получают доступ к программе для онлайн-мониторинга через второй порт во время производства,без прерывания работы дисплея оператора.

Станция упаковки с подсчетом кодеров:10 стандартных входов для присутствия материала, завершения уплотнения и состояния конвейера. 4 быстрых входа подсчитывают высокоскоростные импульсы продукта от фотоэлектрического датчика и принимают референсные сигналы кодера.10 выходов реле управления фильмом вперед, уплотнительный элемент, резчик, и отвергать ворота.

Запчасть технического обслуживания для систем MicroLogix 1200 BWAR:Возможность двойного порта L24BWAR была указана в конструкциях машин, где требовались одновременные соединения HMI и программирования.Прямая замена L24BWAR сохраняет оригинальную архитектуру порта без перепроводки или реконфигурации протокола.

Частые вопросы

Вопрос 1: В чем функциональная разница между R и не R вариантами 1762-L24BWA?

1762-L24BWA имеет один порт связи RS-232C. 1762-L24BWAR добавляет второй порт, специально предназначенный для HMI или программных соединений. The second port allows simultaneous connection of an HMI panel on one port and a programming laptop or Modbus device on the other — without requiring the machine to stop or be disconnected during programme access.

Вопрос 2: Какие протоколы поддерживает дополнительный порт HMI/программирования?

Оба порта поддерживают один и тот же набор протоколов: DF1 full-duplex, DF1 half-duplex, DH-485, Modbus RTU и ASCII. Выбор порта для каждого протокола настроен в конфигурации канала контроллера.Обычно один порт присваивается DF1 для доступа к программированию, а другой присваивается DF1 или DH-485 для связи HMI, но любой протокол может быть присвоен любому порту.

Вопрос 3: Можно ли добавить расширение ввода/вывода в 1762-L24BWAR?

Да, MicroLogix 1200 поддерживает модули расширения I/O серии 1762 подключенные к правому порту расширения.и РТД/термопарные модули доступныОбщая емкость расширения ограничена энергобюджетом контроллера. Проверьте общее потребление тока, включая все модули расширения, перед пуском в эксплуатацию.

Вопрос 4: Какое программное обеспечение используется для 1762-L24BWAR?

RSLogix 500 - это среда программирования для семейства MicroLogix 1200.RSLogix 500 поддерживает набор инструкций MicroLogix 1200, включая счетчик высокой скорости (HSC), PID и ASCII строки инструкций.

Вопрос 5: Совместим ли 1762-L24BWAR с той же программой, что и 1762-L24BWA?

Да. Адресование В/В, набор инструкций, организация памяти и структура программы идентичны между L24BWA и L24BWAR.Программа, разработанная для L24BWA, работает непосредственно на L24BWAR без измененийЕдинственное отличие заключается в дополнительном порте, который требует конфигурации связи канала 1, если он должен быть использован.
