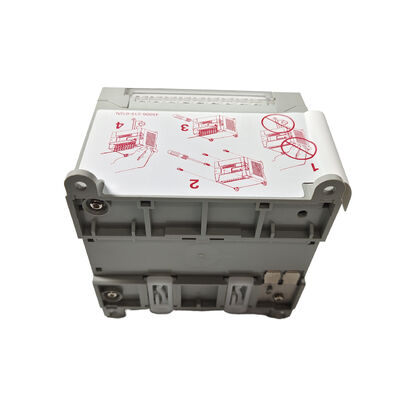

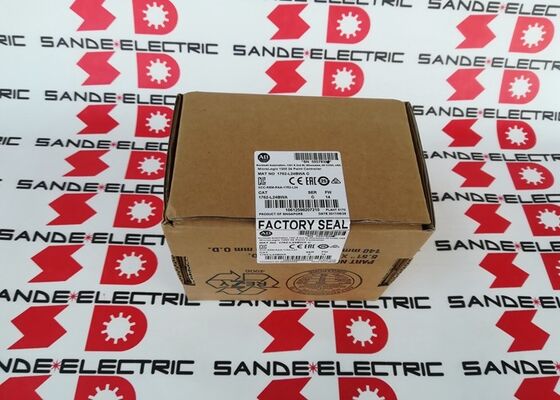

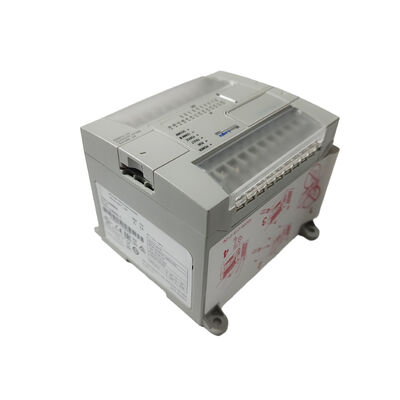

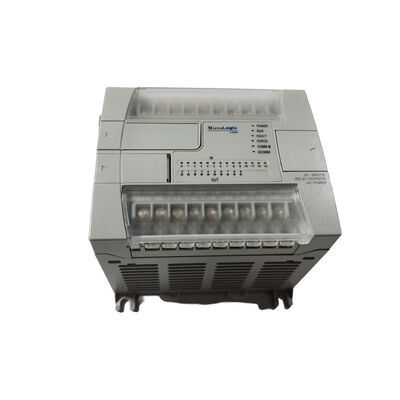

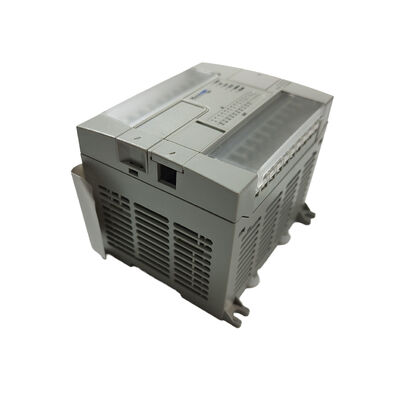

Один новый запечатанный Allen Bradley 1762-L24BWA /C Pkg 2017 MicroLogix 1200 контроллер 1762L24BWA

1762-L24BWA | MicroLogix 1200 — 120/240 В переменного тока / 14 цифровых входов (10 стандартных + 4 быстрых) / 10 реле / ​​6 КБ / многопротокольный RS-232C / запасной блок снят с производства

14 входов, но не все 14 одинаковы

14 цифровых входов 1762-L24BWA разделены на две функционально разные группы, и это различие имеет значение для конструкции машины.

10 стандартных входов 24 В постоянного тока:Стандартные цифровые входы фильтруются для обычных сигналов датчиков — кнопок, концевых выключателей, датчиков приближения и контактов реле. Время отклика находится в диапазоне миллисекунд, что подходит для всех обычных задач машинного секвенирования.

4 быстрых входа 24 В постоянного тока:Высокоскоростные входы со значительно более коротким временем отклика, предназначенные для сигналов, которые переключаются быстрее, чем могут надежно улавливаться стандартные входы. Эти быстрые входы обрабатывают подсчет последовательности импульсов (расходомеры, импульсы энкодера, счетчики добычи), кратковременные триггерные сигналы и любые входные сигналы, которые должны быть обнаружены в течение одного цикла сканирования ПЛК или между сканированиями. На машине с производственным счетчиком на 200 импульсов в минуту и ​​высокоскоростным триггером отбраковки быстрые входы справляются с тем, чего не могут стандартные входы.

Такое разделение 10+4 — дизайнерский выбор, а не случайность. Машины, которым нужны только стандартные входы датчиков, используют те же 14 входов, при этом возможность быстрого ввода не служит какой-либо цели. Машины, в которых медленные датчики сочетаются с одним или двумя высокоскоростными сигналами, получают оба типа от одного контроллера без отдельного модуля высокоскоростного счетчика.

Ключевые характеристики

Один порт RS-232C, четыре протокола — один порт покрывает все общие потребности

Встроенный порт RS-232C 1762-L24BWA поддерживает четыре протокола связи через один физический разъем:

ДФ1:Последовательный протокол Allen-Bradley «точка-точка» для прямой связи между программными терминалами MicroLogix и RSLogix 500 или между устройствами MicroLogix в схемах опроса DF1.

ДХ-485:Многоабонентская сеть Allen-Bradley, объединяющая несколько контроллеров MicroLogix и SLC на общей шине RS-485. 1762-L24BWA подключается к существующей сети DH-485 без дополнительного модуля связи.

Модбус РТУ:Стандартный протокол Modbus в двоичном формате RTU, позволяющий MicroLogix 1200 взаимодействовать с приводами сторонних производителей, счетчиками энергии, устройствами удаленного ввода-вывода и другими устройствами с поддержкой Modbus в качестве ведущего или ведомого устройства.

ASCII:Последовательная связь в символьном режиме для считывателей штрих-кодов, весов, принтеров этикеток и других устройств с потоком символов, которые отправляют или получают данные в виде простого текста.

Гибкость протокола одного последовательного порта является практическим преимуществом в реальных машинах, где контроллеру может потребоваться подключение к приводу Modbus, получение данных от считывателя штрих-кода и доступ к нему с помощью ноутбука для программирования — и все это через один и тот же разъем RS-232C в различных конфигурациях.

Сценарии применения

Компактное упаковочное оборудование:Десять стандартных датчиков контролируют полотно пленки, наличие продукта и положение зажимов уплотнителя. Четыре быстрых входа для подсчета пропускной способности продукта с помощью высокоскоростных фотоэлектрических датчиков. Десять релейных выходов, управляющих двигателем подачи пленки, запечатывающим устройством и пневматическим резаком. RS-232C в Modbus RTU взаимодействует с сервоприводом для позиционирования челюстей.

Конвейер с подсчетом партий:Стандартные входы для кнопок остановки/пуска и пределов безопасности. Быстрые входы для подсчета импульсов продукта от энкодера конвейера. Релейные выходы, управляющие контакторами двигателя конвейера и отклоняющими воротами.

Запасные части для обслуживания установленных систем MicroLogix 1200:MicroLogix 1200 широко использовался в 2000-х годах в компактных машинных панелях. Замена 1762-L24BWA восстанавливает исходную карту адресов ввода-вывода, быстрое назначение входов и конфигурацию протокола RS-232C без модификации программы.

Часто задаваемые вопросы

В1: В чем разница между 1762-L24BWA и 1762-L24BXB?

Модель 1762-L24BWA имеет релейные выходы (W) и источник питания переменного тока (A). Модель 1762-L24BXB имеет транзисторные выходы (X = источник постоянного тока) и источник питания постоянного тока. Характеристики входов и памяти одинаковы. Выбирайте BWA, если машина использует источник переменного тока, а релейные выходы предпочтительнее для обеспечения гибкости нагрузки; выбирайте BXB, если требуется панель питания 24 В постоянного тока и быстродействующие транзисторные выходы.

В2: Какое программное обеспечение используется для 1762-L24BWA?

RSLogix 500 (устаревшая среда программирования MicroLogix/SLC 500 от Rockwell) или Studio 5000 Logix Designer 500 (текущий пакет, включающий возможности RSLogix 500). Подключение осуществляется через последовательный порт RS-232C с помощью кабеля программирования 1761-CBL-PM02 или эквивалентного кабеля или через USB с помощью адаптера 1747-UIC USB-DH-485, если используется протокол DH-485.

В3: Могут ли быстрые входы считать импульсы энкодера для измерения положения?

Быстрые входы могут накапливать высокоскоростные импульсы от одноканальных энкодеров или датчиков. MicroLogix 1200 использует команду HSC (высокоскоростной счетчик) для управления значениями быстрого ввода в программе. Для счета квадратурного (фаза A/B) энкодера с определением направления проверьте конкретную конфигурацию MicroLogix 1200 HSC из справочного руководства MicroLogix 1200 — не все модели поддерживают полный квадратурный ввод из быстрых входных каналов.

Вопрос 4: Можно ли добавить к 1762-L24BWA дополнительные входы/выходы?

Да. MicroLogix 1200 поддерживает модули расширения ввода-вывода (серии 1762), подключаемые через правый порт расширения. Доступные типы включают модули цифрового входа, цифрового выхода (реле и транзистора), аналогового ввода-вывода и входные модули RTD/термопары. Максимальное расширение зависит от бюджета мощности базового контроллера.
