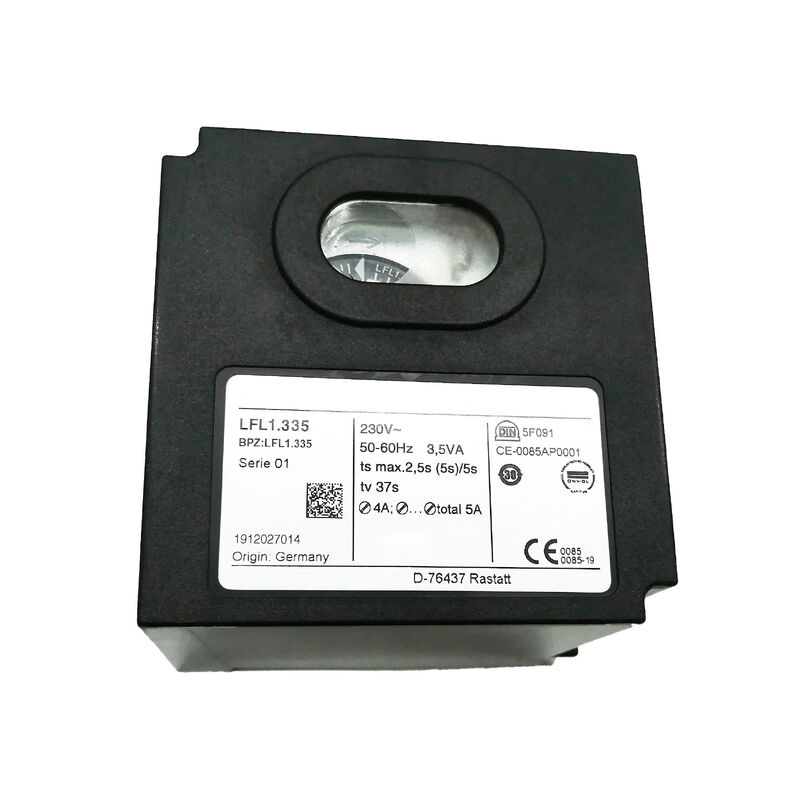

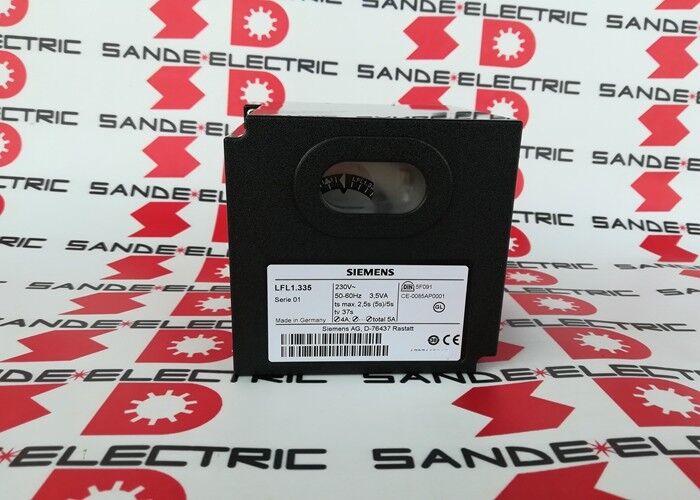

NEW SIEMENS LFL1.335 220-240В ГАЗОВОЙ КОНТРОЛЛ-БОЛЬК-Программист котла

Сименс LFL1.335 | Управление горелкой — 110 В переменного тока / принудительная тяга / газ + жидкое топливо + двухтопливный режим / прерывистый / t1 = 37 с / TSA = 2,5 с / t9 = 5 с

Контроль пламени, последовательность действий и безопасное отключение — что делает система управления горелкой

Устройство управления горелкой — это не обычное реле или программируемый контроллер, а специальный блок управления безопасностью, разработанный специально для оборудования сжигания. LFL1.335 управляет полной последовательностью запуска и отключения горелки с принудительной тягой: предварительная продувка, зажигание, подтверждение установления пламени, контролируемый режим работы и безопасная реакция блокировки при возникновении неисправности. Эти функции должны выполняться в определенном, требуемом законом порядке, чтобы соответствовать стандартам безопасности горения.

Три опубликованных параметра синхронизации определяют конкретную последовательность LFL1.335:

t1 = 37 секунд — время предварительной продувки:Перед попыткой зажигания вентилятор с принудительной тягой работает в течение 37 секунд, чтобы удалить несгоревшее топливо или газ из камеры сгорания и дымохода. Эта продувка предотвращает воспламенение богатой топливом атмосферы от искры. 37-секундная предварительная продувка является конструктивным решением, соответствующим объему камеры сгорания горелки.

TSA = 2,5 секунды — безопасное время зажигания (Sicherheitszeit):После попытки зажигания пламя должно быть обнаружено в течение 2,5 секунд. Если датчик пламени не подтверждает установление пламени в течение этого окна, LFL1.335 обесточивает топливный клапан и переходит в режим блокировки. TSA длительностью 2,5 секунды подходит для применений с прямым зажиганием газа, где реакция пламени быстрая.

t9 = 5 секунд — время после продувки:После нормального отключения вентилятор продолжает работать в течение 5 секунд, чтобы удалить продукты сгорания из теплообменника и дымохода, прежде чем вентилятор остановится.

Эти значения времени фиксированы в аппаратном обеспечении LFL1.335 и не программируются пользователем. Выбор правильного варианта LFL1 означает выбор правильного времени предварительной продувки и времени безопасности для конкретной горелки.

Ключевые характеристики

Прерывистая работа — что это означает для установки

«Прерывистый режим работы» имеет особое значение в терминологии управления горелкой: горелка подвергается как минимум одному управляемому отключению (посредством нормальной последовательности отключения автомата горения) в течение каждых 24 часов рабочего периода. Это отличается от «непрерывной работы», когда горелка работает без циклического включения в течение продолжительных периодов времени.

Многие промышленные и коммерческие системы отопления работают естественным образом — промышленные печи, котлы, воздухонагреватели и технологические тепловые системы, которые модулируют выходную или ступенчатую мощность. Для этих систем прерывистая работа является нормальным рабочим циклом, и LFL1.335 спроектирован соответствующим образом. Для горелок, которым требуется непрерывная работа без каких-либо циклических остановок в течение нескольких дней или недель, правильными техническими характеристиками являются автоматы управления горелкой, рассчитанные на непрерывную работу.

Сценарии применения

Промышленные котлы и комплектные парогенераторы:Предварительная продувка, открытие газового клапана, искровое зажигание, подтверждение пламени с помощью ионизационного или УФ-детектора, модулирующее управление во время работы — все это контролируется LFL1.335.

Нагреватели технологического воздуха и теплообменники:Горелка с принудительной тягой, обеспечивающая тепло для сушки, отверждения или технологического нагрева. LFL1.335 обеспечивает безопасный запуск после остановки каждой производственной партии.

Двухтопливные системы горелок:Возможность переключения газ/мазут позволяет горелке работать на любом виде топлива. LFL1.335 контролирует пламя независимо от того, какое топливо активно.

Часто задаваемые вопросы

Вопрос 1: В чем разница между LFL1.335 и другими вариантами LFL1, такими как LFL1.322 или LFL1.338?

Варианты LFL1 отличаются прежде всего временными параметрами — временем предварительной продувки (t1) и временем безопасности (TSA). LFL1.322 имеет t1=12 с/TSA=2 с; LFL1.338 имеет t1=37 с/TSA=5 с. Эти времена фиксируются аппаратно и определяют правильный вариант для конкретной горелки. Замена варианта с другим моментом времени может вызвать неприятные блокировки (слишком короткое время безопасности) или несоответствие стандартам безопасности сгорания (недостаточная предварительная продувка). Всегда точно совпадайте с обозначением LFL1.xxx на установленном устройстве.

В2: Какие детекторы пламени совместимы с LFL1.335?

Семейство LFL1 совместимо с УФ-извещателями пламени Siemens серий QR, QRA и QRC, а также с ионизационными датчиками для контроля газового пламени. Конкретный тип детектора пламени, установленного в горелке, определяет, какой интерфейс детектора использует LFL1.335 — УФ-детектор или вход ионизации. Перед заменой проверьте метод обнаружения пламени в конструкторской документации горелки.

Вопрос 3: Что происходит, когда LFL1.335 блокируется?

При блокировке LFL1.335 немедленно обесточивает все топливные клапаны и трансформатор зажигания. Загорается индикатор блокировки (обычно красная контрольная лампа или индикатор на элементе управления). Горелка не может перезапуститься до тех пор, пока блокировка не будет сброшена вручную — обычно путем нажатия кнопки сброса на самом LFL1.335 или удаленной точке сброса. Это требование ручного сброса является преднамеренным: оно заставляет оператора признать и выяснить причину, прежде чем разрешить перезапуск.

В4: Можно ли настроить параметры синхронизации LFL1.335?

Нет. Время предварительной продувки (t1 = 37 с), время безопасности (TSA = 2,5 с) и время последующей продувки (t9 = 5 с) фиксированы в аппаратном обеспечении LFL1.335 — они не регулируются внешними параметрами или переключателями. Изменение времени требует выбора другого варианта LFL1 с необходимыми значениями.

Вопрос 5: Откуда берется LFL1,335?

Через специалистов по контролю горения, поставщиков оборудования для систем отопления, вентиляции и кондиционирования воздуха и горелок, а также дистрибьюторов запасных частей для систем промышленного отопления. Siemens Building Technologies (теперь Siemens Smart Infrastructure) предоставляет средства управления LFL1 через свою распределительную сеть по средствам управления горением. Перед заказом подтвердите точный номер детали LFL1.335 и версию источника питания 110 В переменного тока — варианты с более высоким напряжением (220 В переменного тока) имеют разные номера заказа и не являются взаимозаменяемыми.
