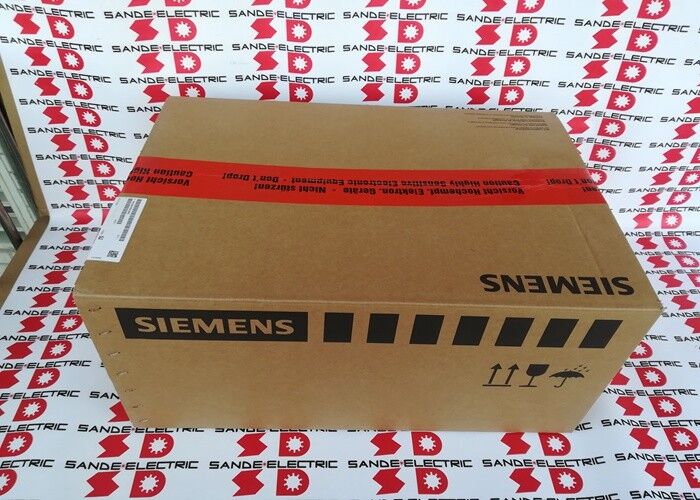

Новая Siemens 6SL3130-6TE23-6AA3 6SL31306TE236AA3 6SL313O-6TE23-6AA3 Быстрая доставка

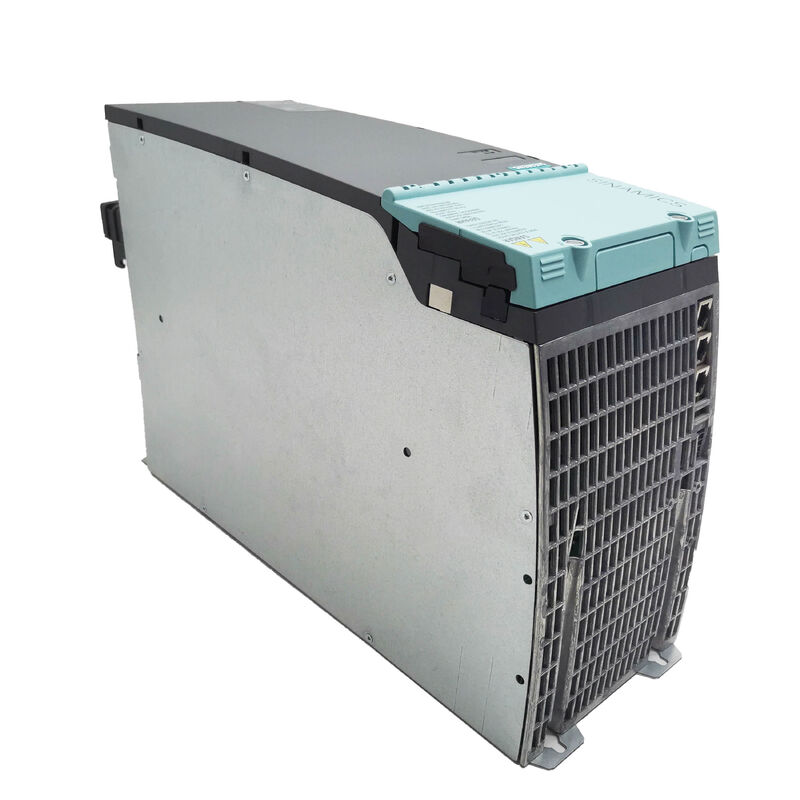

Siemens 6SL3130-6TE23-6AA3 SINAMICS S120 Модуль умной линии 36 kW / 380 480V AC / 600V DC / 60A / Booksize

Мощность постоянного тока для многоосевых систем привода S120

The 6SL3130-6TE23-6AA3 is the 36 kW Smart Line Module from Siemens' SINAMICS S120 booksize drive system — the infeed module that converts three-phase 380–480V AC mains into a 600V DC bus for all connected S120 Motor Modules in the drive groupОдин умный линейный модуль поддерживает весь многоосевой привод; каждый моторный модуль в шкафу получает постоянное питание от этой общей шины.

Умные линейные модули используют нерегулируемую архитектуру: диодный мост для входящего преобразования переменного тока в постоянный ток с линейной коммутацией регенеративной обратной связи через IGBT.Это отличается от Модуля активной линии (ALM), который использует полностью управляемый IGBT выпрямительМодуль "Умная линия" обеспечивает 100% непрерывную регенеративную обратную связь. Энергия торможения от замедляющих двигателей возвращается в сеть питания переменного тока, а не рассеивается в виде тепла.На варианте 36 кВт, эта способность к регенерации может быть отключена путем параметризации, когда это не требуется в приложении.

Основные характеристики

Интеграция систем DRIVE-CLiQ и S120

Корабли 6SL3130-6TE23-6AA3 с кабелем DRIVE-CLiQ включали стандартный межмодульный кабель, соединяющий соседние компоненты S120 в книжном размере в приводном стеке.DRIVE-CLiQ - это собственный цифровой интерфейс Siemens, который сочетает в себе электронную идентификацию, обмен параметрами и передача диагностических данных по всем модулям S120. Управляющий блок автоматически считывает электронную табличку каждого подключенного модуля при запуске,идентификация оборудования без ручной записи.

Модуль "Умная линия" подключается к стандартным системам TN/TT с заземлением и не заземленным ИТ-системам.привод требует достаточного пространства для воздушного потока над и под модулем в установке шкафаВ отличие от внешних вариантов охлаждения (которые пропускают теплоотводы через заднюю панель шкафа), эта внутренняя версия охлаждения управляет всем тепловым рассечением в воздушном пространстве шкафа.

Модуль умной линии против активной линии

Для приложений, где постоянное напряжение шины постоянного тока и низкое гармоническое искажение являются приоритетами, модуль Active Line является подходящим выбором.Для большинства стандартных многоосевых приложений автоматизации, где основными факторами являются затраты и восстановление энергии, модуль Smart Line обеспечивает правильную производительность при более низких затратах на систему.

Частые вопросы

Вопрос 1: В чем разница между модулем умной линии и модулем активной линии в системе S120?

Модуль Smart Line использует пассивный диодный мост для преобразования переменного тока в постоянный ток с нерегулируемым выходом постоянного тока и линейной коммутационной регенерацией на основе IGBT.Модуль активной линии использует полностью управляемый преобразователь IGBT для регулируемого выхода постоянного токаМодуль "Умная линия" более экономичен;Модуль активной линии подходит для приложений, требующих точного регулирования магистрали постоянного тока или строгих требований к качеству питания.

Вопрос 2: включает ли 6SL3130-6TE23-6AA3 кабель DRIVE-CLiQ?

Да, кабель между модулями DRIVE-CLiQ включен с 6SL3130-6TE23-6AA3 для подключения к соседнему модулю S120 в книжном стеке.Кабели к несоседствующим компонентам или к блоку управления должны заказываться отдельно..

Вопрос 3: Сколько Моторных Модулей можно подключить к одному 6SL3130-6TE23-6AA3?

Количество ограничено мощностью 36 кВт непрерывной мощности и выходом 60 А постоянного тока.Общая мощность не должна превышать 36 кВтРегенеративные пиковые нагрузки обрабатываются отдельно возможностью обратной связи модуля.

Вопрос 4: Можно ли отключить регенеративную обратную связь на этом модуле?

Да, на 36-киловатном модуле умной линии регенеративная обратная связь активна по умолчанию и может быть отключена путем параметризации через портал STARTER или TIA.Отключайте его только тогда, когда это требуется специально для применения .

Вопрос 5: Какие требования к установке шкафа применяются к варианту внутреннего охлаждения?

Минимальный просвет над и под модулем для воздушного потока 100 мм. Модуль должен быть установлен вертикально. Температура окружающей среды в кабинете должна поддерживаться в пределах 0°40°C для полной номинальной мощности. Выше 40°C,Снижение ставки применяется в соответствии с руководством по установке оборудования SINAMICS S120Внутренний вентилятор является предметом износа, проверяется и заменяется по графику обслуживания.
