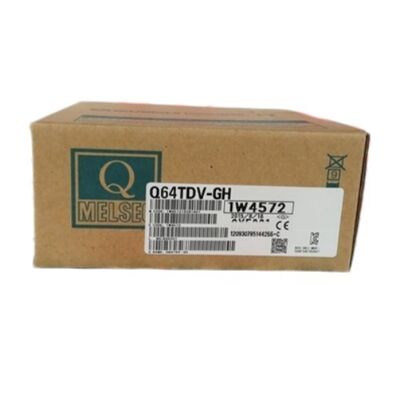

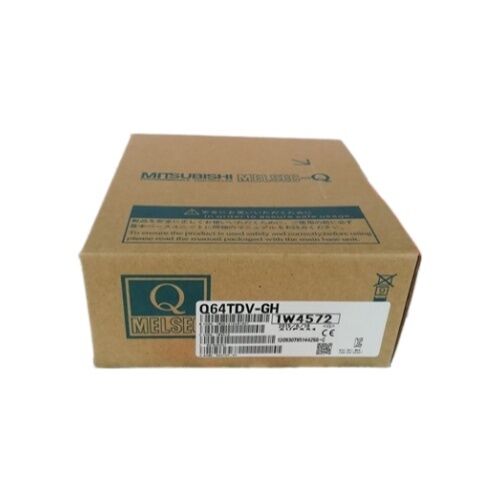

Новый модуль управления Q64TDV-GH в коробке Q64TDVGH

Mitsubishi Q64TDV-GH∙ MELSEC-Q Канал-изолированная термопара / Модуль ввода микронапряжения 4 канала / B R S K T E J N Типы / ±100mV / 40ms/ch / Wire Break / CE

Два режима измерений в одном модуле

Q64TDV-GH обслуживает две различные потребности измерения из одного и того же 4-канального слота.

Входная температура термопары:Подключается непосредственно к любому из восьми стандартных типов термопаров: B, R, S, K, T, E, J или N. Модуль управляет компенсацией холодного соединения внутри, поэтому не требуется внешняя схема холодного соединения.Измеренная температура становится 16-битным обозначенным двоичным значением в масштабе ×10 (так что 25.4°C = 254 в цифровом слове). Используемый диапазон температур зависит от типа термопары: тип B охватывает самые высокие температуры; типы T и K охватывают наиболее распространенные промышленные диапазоны.

Вход микровольт:Измеряет сигналы в диапазоне от −100 до +100 мВ с 2 МΩ или более высоким входным импедансом.преобразователи давления низкой мощности, и другие мостовые или высокоточные низковольтные датчики, которые будут находиться ниже диапазона стандартных аналоговых модулей ввода ± 10 В или 4 ‰ 20 мА.

Результатом преобразования является 16-разрядное обозначенное двоичное значение от −25000 до +25000, охватывающее весь диапазон ±100 мВ с тонким разрешением.

Оба режима работают параллельно по всем 4 каналам. Канал 1 может измерять термопару K, а канал 2 считывает микровольт-сигнал нагрузочной ячейки из одного модуля в одном слоте.

Основные характеристики

Изоляция между каналами: почему это важно?

Many analogue input modules share a common signal ground across all channels — cross-channel interference and ground loop currents can corrupt readings when field sensors are grounded at different potentialsQ64TDV-GH гальванически изолирует каждый канал от всех остальных.

В промышленных установках измерения температуры различные термопары часто физически прикреплены к различным металлическим конструкциям ∙ зоны печей, реакторные сосуды,корпуса двигателя каждый из которых может иметь различный потенциал землиБез изоляции канала, потенциальные различия между этими структурами появляются как интерференции общего режима на сигнале.измерение каждого канала электрически независимо, поэтому потенциальные различия между точками присоединения термопары не нарушают показания соседних каналов.

Тот же принцип применяется к измерениям микронапряжения с помощью датчиков напряжения при многоточечном мониторинге нагрузки ∙ каждая мостовая схема может ссылаться на другую точку заземления на конструкции машины.

Сценарии применения

Контроль температуры зоны печи:Четыре термопары типа K, подключенные к Q64TDV-GH, контролируют отдельные зоны нагрева.Уведомления об обнаружении разрыва провода при сбое соединения датчика в середине процесса.

Мониторинг напряжения/нагрузки в нескольких точках:Нагрузочные элементы на четыре станции прессового инструмента, измеряемые как сигналы микронапряжения (± 100 мВ).Изоляция канала предотвращает механическое пересечение на схеме измерения от порчи отдельных показаний нагрузки.

Смешанные термопары и микровольт:Два канала считывания входов термопары (температура процесса); два канала считывания низковыходной передатчиков давления (± 50 мВ выхода).Один модуль обрабатывает оба типа датчиков одновременно без дополнительного оборудования.

Частые вопросы

Вопрос 1: В чем разница между Q64TDV-GH и Q64TD?

Оба являются 4-канальными изоляционными модулями ввода термопары MELSEC-Q с одинаковым охватом типа термопары.Q64TDV-GH добавляет возможности ввода микровольт (± 100 мВ на канал), которых не имеет Q64TD. GH также поддерживает более точное измерение микро напряжения с 16-битным подписанным бинарным выходом в диапазоне от −25000 до +25000.Термопары должны измеряться вместе с термопарами., или когда единственным требованием является ввод микронапряжения.

Вопрос 2: Как выполняется компенсация холодного соединения на Q64TDV-GH?

Модуль включает в себя внутренний канал компенсации холодного соединения, который непрерывно контролирует температуру на термопарных терминалах соединения на модуле.Все расчеты измерения термопары автоматически применяют эту компенсацию для получения правильного измеренного значения температурыПри использовании модуля со стандартной термопарой не требуется внешнего отсчета холодного соединения или компенсационной схемы.Компенсация холодного соединения применяется только к каналам в режиме ввода термопары, не для каналов в режиме ввода микровольт.

Q3: Могут ли отдельные каналы независимо переключаться между термопарой и режимами ввода микровольт?

Каждый канал настроен независимо для термопары или микровольт ввода с использованием интеллектуальных настроек переключателя модуля функции в GX Developer или GX Works2.Настройки переключателя присваивают тип ввода по каналуКанал, сконфигурированный для ввода микронапряжения, не будет выполнять компенсацию холодного соединения или линеаризацию термопары, он сообщает сырой сигнал ± 100 мВ как цифровое значение ± 25000.

Вопрос 4: Что происходит с выходной величиной Q64TDV-GH, если входное напряжение превышает ±100mV?

Указанный диапазон ввода модуля составляет ±100 мВ, при абсолютной максимальной защите ±5 В. Сигналы в пределах ±5 В не повреждают модуль,но измерения выше ±100 мВ будут сообщаться на верхней или нижней границе диапазона цифрового вывода (±25000). Любой сигнал, превышающий ±5 В, может привести к повреждению аппаратного обеспечения входной схемы. Используйте соответствующую сигнальную кондиционирование или защиту, если сигналы поля могут превышать ±100 мВ в условиях отказа.

Q5: Сколько модулей Q64TDV-GH можно установить в одной системе MELSEC-Q?

Q64TDV-GH занимает 16 точек ввода/вывода в процессоре Q и считается одним специальным блоком ввода/вывода.До 10 модулей Q64TDV-GH могут сосуществовать в одной системе Q, обеспечивающие до 40 изолированных термопаров или каналов измерения микронапряжения, в зависимости от общего бюджета питания системы.
