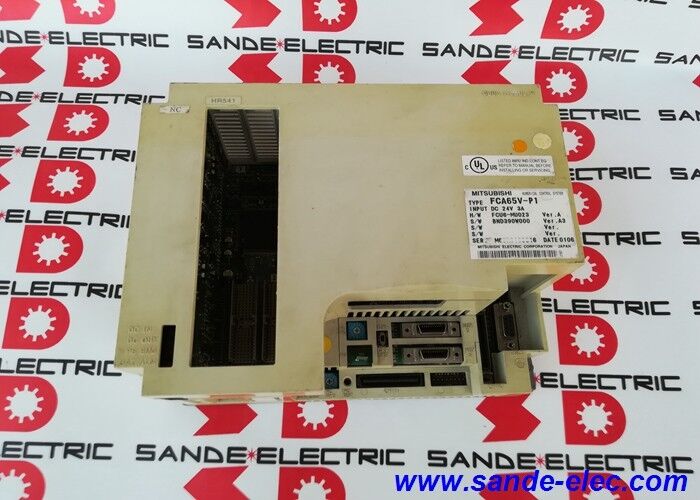

Использованный FCA65V-P1 Mitsubishi System host FCA65VP1

FCA65V-P1 | Хост-плата системы ЧПУ Mitsubishi MELDAS 65V — главная хост-плата / блок управления MELDAS M65V / запасная часть устаревшего ЧПУ

MELDAS 65V — система ЧПУ, которую обслуживает FCA65V-P1

MELDAS 65V (M65V) был частью семейства контроллеров ЧПУ MELDAS серии 60 от Mitsubishi Electric — поколения, которое также включало M64, M64A, M65 и M66. Серия MELDAS 60 использовалась в обрабатывающих центрах и токарных станках у широкого круга производителей станков, включая Mazak (где элементы управления MELDAS появились в конфигурациях MAZATROL), DMG Mori, Citizen и многих других.

В каждом блоке ЧПУ MELDAS главная плата системы является центральным процессорным узлом. Он управляет выполнением программы ЧПУ, координирует управление сервоприводами и осями шпинделя через сеть оптической связи, управляет внутренней шиной со вспомогательными платами и блоками ввода-вывода и поддерживает интерфейс оператора через соединение с дисплеем. Выход из строя главной платы системы обычно приводит к полному отказу блока ЧПУ — машина останавливается и не перезапускается независимо от состояния других компонентов, поскольку от главной платы зависит все остальное.

Обозначение «65V» в номере детали идентифицирует плату как хост, в частности, для варианта MELDAS 65V с ЧПУ. M65V и M65 — это родственные, но разные системы ЧПУ: в 65V включены улучшения в архитектуре сервосвязи по сравнению со стандартной M65. FCA65V-P1 соответствует варианту на 65 В; замена главной платы на другой вариант MELDAS (M65, M64, M66) не будет функционально совместима.

Ключевые характеристики

Роль в системе MELDAS 65V

Система ЧПУ MELDAS 65V состоит из нескольких взаимосвязанных плат и блоков:

• Системный хост (FCA65V-P1):Основной узел ЦП и программного управления — этот блок
• Платы сервооси:Управление осями для каждой оси ЧПУ, обменивающееся данными через оптический SSCNET
• Платы ввода-вывода и базовые блоки ввода-вывода:Сигналы интерфейса станка (концевые выключатели, устройства смены инструмента, СОЖ)
• Блок питания:Внутреннее питание 24 В постоянного тока
• Дисплей и клавиатура:Подключение панели оператора

При выходе из строя хоста системы вся система останавливается, поскольку выполнение программы и координация между платами исходят от этой платы. Для замены требуется точно соответствующая деталь MELDAS 65V — она хранит специфичные для системы параметры и обменивается данными с другими платами, используя установленный протокол MELDAS 65V.

Сценарии применения

Обрабатывающий центр с управлением MELDAS M65V:В многоосном обрабатывающем центре, использующем блок ЧПУ MELDAS M65V, возникла ошибка хоста системы. Блок ЧПУ включается, но не загружается или выдает сигнал тревоги хоста. Замена FCA65V-P1 и повторная загрузка параметров ЧПУ (с резервного носителя или резервной документации станка) возвращает станок в эксплуатацию.

Токарный станок со шпинделем MELDAS M65V и управлением осями:Аналогично вышеописанному — отказ главной платы останавливает NC. Замена хоста системы с последующим восстановлением параметров и повторной инициализацией сервопривода восстанавливает работу.

Планируемый запас запасных частей для парка MELDAS M65V:В производственных средах с несколькими машинами, на которых установлены элементы управления MELDAS M65V, FCA65V-P1 используется в качестве критически важного запасного устройства — отказ главной платы приводит к остановке производства, а наличие замены позволяет сократить время ожидания поиска поставщиков.

Часто задаваемые вопросы

Вопрос 1: Совместим ли FCA65V-P1 с MELDAS M65 (без буквы V)?

Нет. M65 и M65V — это разные системы ЧПУ с разной архитектурой главной платы. FCA65V-P1 предназначен только для M65V — обозначение V указывает на другую конструкцию сервосвязи по сравнению со стандартным M65. Замена главной платы M65 в системе M65V (или наоборот) не приведет к функционированию системы.

Вопрос 2: Какие параметры необходимо сохранить перед заменой FCA65V-P1?

Перед заменой необходимо выполнить резервное копирование всех параметров ЧПУ, параметров станка, параметров сервопривода и программ обработки, хранящихся в блоке ЧПУ — обычно на кассете памяти, последовательном резервном копировании RS-232C или другом внешнем хранилище, в зависимости от того, что доступно и работает на станке. Запасная главная плата обычно не инициализируется; все параметры должны быть восстановлены, прежде чем система сможет работать. Это наиболее важный шаг при замене главной платы — машину без резервной копии параметров нельзя ввести в эксплуатацию без исходных спецификаций производителя машины.

В3: Требует ли FCA65V-P1 какого-либо специального обращения?

Да. Хост-платы системы MELDAS являются устройствами, чувствительными к электростатическому заряду (ESD). При обращении соблюдайте соответствующие меры защиты от электростатического разряда: заземленный браслет, антистатический коврик и антистатическая упаковка во время транспортировки и хранения. Не прикасайтесь напрямую к контактам или компонентам разъема платы. Храните плату в антистатическом пакете до самой установки.

Вопрос 4. Какие сигналы тревоги на MELDAS M65V указывают на неисправность главной платы?

Аварийные сигналы системного уровня MELDAS, указывающие на сбой ЦП или хоста, такие как «Системный сигнал», «Ошибка ЦП ЧПУ» или аварийные сигналы, препятствующие нормальной инициализации ЧПУ, обычно указывают на главную плату или связанную с ней память. Аварийные сигналы, появляющиеся до того, как ЧПУ достигнет состояния готовности, особенно те, которые препятствуют инициализации сервопривода или отображают основные коды системных ошибок, соответствуют неисправностям главной платы. Обратитесь к руководству по сигнализации MELDAS 65V для получения информации о конкретных кодах сигнализации, соответствующих установленной конфигурации машины.

В5: Какое программное или испытательное оборудование требуется для ввода в эксплуатацию замены FCA65V-P1?

После установки система MELDAS требует восстановления параметров с использованием либо внутренней функции восстановления блока ЧПУ (загрузка с кассеты памяти или резервного носителя), либо внешнего ПК с MELDASMAGIC или эквивалентным программным обеспечением через RS-232C. В руководстве по техническому обслуживанию производителя станка описана последовательность ввода в эксплуатацию — порядок параметров, настройка параметров сервопривода, инициализация абсолютного положения — которую необходимо соблюдать после замены главной платы.
