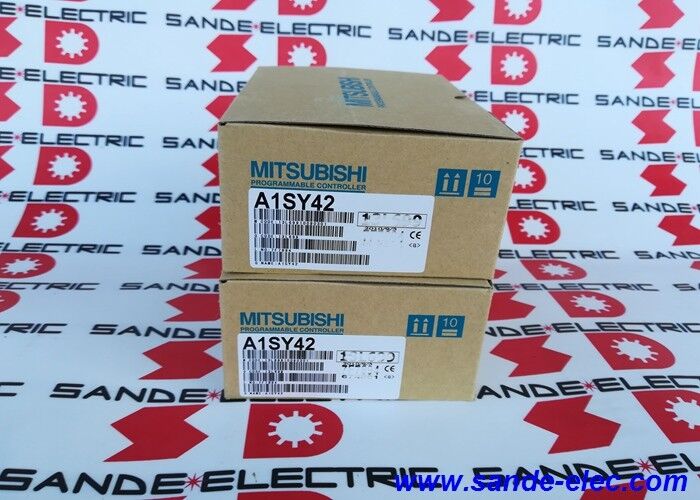

Новый и оригинальный Mitsubishi PLC A1SY42

Mitsubishi A1SY42∙ MELSEC-A Малый 64-точечный транзистор Выход от бака 12/24VDC / 0.1A на точку / 1.6A Общий / 2ms / 40-Pin FCN

64 выхода транзистора в одном стройном слоте A1S

A1SY42 обеспечивает самую высокую плотность выходной точки транзистора в строгой серии MELSEC-A A1S с выходом 64 NPN из одного слота.A1SY41 обеспечивает 32 точки в одном и том же формате слота.Когда система управления должна управлять многими дискретными полевыми устройствами ∙ соленоидные клапаны, реле катушек, пилотные лампы, стартер двигателя позволяет ∙ с стойки MELSEC-A,64-точная плотность A1SY42 максимально увеличивает производительность при одновременном минимизации количества потребляемых слотов для стойки..

Все 64 канала соединяются через один 40-прикольный разъем типа FCN. Field wiring runs via FCN cable assembly to a separate terminal board where individual conductors terminate at screw terminals — the wiring approach standard across the MELSEC-A A1S output module family.

Основные характеристики

A1SY42 в семействе выходных модулей MELSEC-A

A1SY42 максимизирует количество каналов на уровне тока 0,1A. Для меньшего количества точек при более высоком токе применяется A1SY50 или A1SY60.На этом сеансе ранее были описаны A1SX41 (цифровой вход) и A1S68DAI (аналоговый выход) для одной и той же платформы A1S. A1SY42 завершает базовые возможности цифрового выхода для одной и той же стойки..

Общий предел тока 1.6A на группу

При 0,1 А в точке 16 одновременных полностью загруженных выходов достигли бы 1,6 А ¢ общего предела. На практике большинство полевых устройств потребляют значительно меньше:

• 24VDC реле катушка: 30 ≈ 60mA → 26 одновременных полностью загруженных выходов на общий
• 24ВДС соленоидный пилот: 80-150mA → 10-20 одновременно
• 24VDC светодиодный индикатор: 20mA → 64 одновременные в пределах

При применении соленоида с высокой плотностью, когда многие пилоты одновременно запускают при большом токе, проверяется общий одновременный общий ток по предельной величине 1,6 А.

Сценарии применения

Плотность клапана:64 пилота пневматических клапанов при 24VDC. При 60mA на клапан все 64 = 3,84A в общей сложности правильно распределяются по общим. Один A1SY42 обрабатывает все выходные клапаны из одного раковины.

Панель индикатора состояния машины:64 светодиодных пилотных фонарей на 24VDC, 20mA каждый. Все одновременно = 1,28A в пределах. Один модуль управляет полным отображением состояния.

Многозоновая релейная работа:64 выходных канала, приводящих катушки реле 24VDC на 30-50mA каждая. Используется в больших панелях управления, где выходы активируют полевые реле для более высоких напряжений.

Частые вопросы

Вопрос 1: В чем разница между A1SY42 и A1SY42P?

A1SY42P добавляет защиту по общему предохранителю для каждой общей группы терминалов.У A1SY42 нет такой защиты.В установках, где неисправности полевой проводки являются проблемой обслуживания, A1SY42P является более надежной спецификацией.

Вопрос 2: Совместим ли A1SY42 с полными стойками серии A (A2U, A3U)?

Нет. A1SY42 - это стройный формат A1S, он подходит только для стройных стеллажей A1S. Полноразмерные стеллажи серии A используют физически более крупные модули.Полный эквивалент 64-точечного транзистора в серии А - A2Y42- Подтвердите формат стойки с установленного оборудования перед заказом.

Вопрос 3: Как подключается полевая проводка к 40-контактному разъединителю FCN?

Через модуль кабеля FCN многопроводниковый кабель с 40-прицепной вставкой FCN на стороне модуля и терминальной платой (например, A1TBN или совместимой) на стороне поля.Терминальная плата обеспечивает отдельные винтовые терминалы для каждого канала и общихЭтот подход к проводке подробно описан в руководстве по оборудованию MELSEC-A в разделе установки A1SY42.

Q4: Какие адреса программ контролируют выходы A1SY42?

Y-адреса устройств в зоне изображения вывода MELSEC-A CPU.Аппаратная конфигурация GX Developer или GX Works2 (для типа процессора AnS/A1S) присваивает начальный адрес Y для каждого модуля на основе положения слота. Стандартные инструкции лестницы Y катушки, SET и RST управляют выходами по назначенным адресам.

Q5: Как A1SY42 сравнивается с A1SY81 (32 балла) с точки зрения отбора?

A1SY81 обеспечивает 32 выхода на 0,1A на точку с 2A на общую большего количества тока на общую, чем A1SY42 1.6A. A1SY42 удваивает количество точек до 64 но на 1,6A на общую.Выберите A1SY81, когда плотность одновременного тока на общую выше; выберите A1SY42, когда максимальное количество каналов на слот является приоритетом и общий текущий бюджет управляем.
