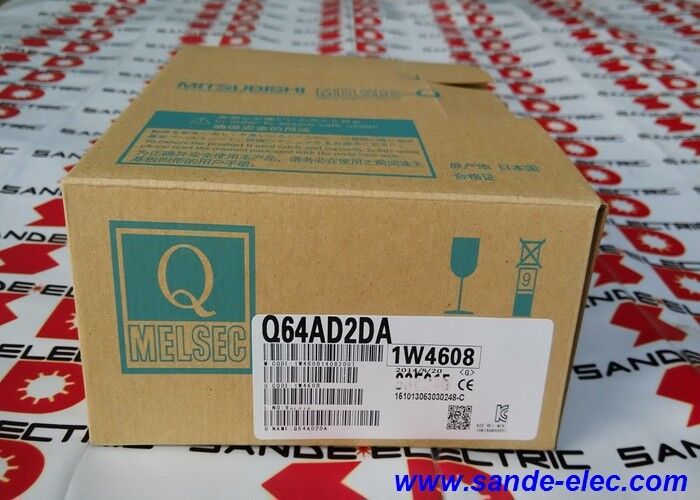

Новый ПЛК Mitsubishi Q64AD2DA Гарантия 1 год

Митсубиси Q64AD2DA | Комбинированный аналоговый ввод-вывод MELSEC-Q — 4-канальный вход / 2-канальный выход / ±10 В + 0–20 мА / 500 мкс / регистрация / 18-точечный разъем / 27,4 мм

4 входа и 2 выхода в одном слоте 27,4 мм

Большинство аналоговых модулей серии Q имеют либо чистый ввод, либо чистый вывод. Q64AD2DA сочетает обе функции в одном слоте — в одном модуле сосуществуют четыре аналогово-цифровых входных канала и два аналогово-цифровых выходных канала. Для приложений, которым необходимы оба типа аналогового сигнала в одной и той же секции машины, это вдвое уменьшает количество слотов и упрощает проводку по сравнению с установкой отдельных модулей Q64AD и Q62DAN.

Разделение практично для обычных конфигураций контура управления: два входных канала считывают сигналы переменных процесса (давление, температура, расход), третий контролирует аналоговую обратную связь по скорости привода, а четвертый управляет датчиком положения, в то время как два выходных канала одновременно управляют регулирующим клапаном и уставкой привода с регулируемой скоростью. Все шесть каналов работают с частотой 500 мкс, поэтому аналоговое преобразование не требуется после другого.

Ключевые характеристики

Выбираемое разрешение — пять режимов ввода, четыре режима вывода

Q64AD2DA не привязан к одному параметру разрешения. Каждый входной канал независимо выбирает один из пяти диапазонов цифрового выхода:

0–4000:Охватывает диапазон 0–20 мА или 0–10 В с числом отсчетов 4000. Каждый отсчет представляет собой 0,25% от полной шкалы.

±4000:Биполярный диапазон для сигналов ±10 В. Центр диапазона напряжения отображается на 0; крайние значения до ±4000.

0–12000:Расширенный диапазон счета. Обеспечивает более точные шаги разрешения в одном и том же физическом диапазоне сигнала — полезно, когда программа использует необработанные значения непосредственно в инженерных расчетах без дополнительного масштабирования.

0–16 000/±16 000:Режимы максимального разрешения. Делит весь входной диапазон на 16 000 шагов (или 32 000 шагов в биполярном диапазоне), сводя к минимуму ошибку квантования для прецизионного измерения.

Выходные каналы выбираются в диапазоне 0–4000, ±4000, 0–12000 или ±16000 — применяется та же логика. Настройка разрешения осуществляется через параметры интеллектуального функционального модуля в GX Developer или GX Works2.

Сценарии применения

Управление процессом с обратной связью:Два входных канала считывают показания датчиков давления и температуры (4–20 мА). Один выходной канал управляет регулирующим клапаном (0–10 В). Q64AD2DA обрабатывает полную цепочку сигналов измерения и управления без отдельных модулей ввода и вывода.

Мультисенсорный мониторинг машины:Четыре входа переменных процесса (сила, перемещение, давление, температура) в одном модуле. Регистрация фиксирует данные о форме сигналов во время машинных циклов для записи качества и диагностики.

Регулирование скорости с обратной связью:Выходной канал обеспечивает аналоговое задание скорости ±10 В для сервоусилителя. Входной канал считывает сигнал фактической скорости с аналогового выхода привода для проверки с обратной связью.

Часто задаваемые вопросы

Вопрос 1: Можно ли использовать Q64AD2DA как в системах серии Q, так и в системах серии QnU?

Да. Q64AD2DA совместим с основными базовыми модулями серии MELSEC-Q, а также с процессорами серии QnU и их базовыми модулями. Оба семейства ЦП поддерживают один и тот же интерфейс интеллектуальных функциональных модулей, а Q64AD2DA занимает 16 точек ввода-вывода в карте ввода-вывода любой системы.

Вопрос 2: Можно ли настроить входные и выходные каналы независимо по напряжению или току?

Да. Каждый канал независимо выбирает тип сигнала (напряжение или ток) посредством аппаратной проводки и настройки параметров программного обеспечения. Входной канал 1 может быть настроен на ток 0–20 мА, тогда как входной канал 2 работает при напряжении ±10 В, а два выходных канала могут аналогичным образом смешивать типы.

В3: Как осуществляется доступ к функции регистрации в программе ЦП?

ЦП считывает буфер регистрации из буферной памяти Q64AD2DA (BFM) с помощью инструкций FROM. Конкретные адреса BFM для регистрации данных, интервала выборки и состояния журнала определены в списке буферной памяти руководства пользователя Q64AD2DA. GX Works2 также предоставляет графический экран монитора для просмотра зарегистрированных сигналов непосредственно во время сеансов онлайн-диагностики.

В4: В чем разница между Q64AD2DA и Q68AD2DA?

Q64AD (деталь «64») имеет 4 входных канала и 2 выходных канала в комбинированной версии (Q64AD2DA). Q68AD имеет 8 входных каналов. Для комбинированного варианта (8 входов + 2 выхода) будет указан Q68AD2DA. Выбирайте Q64AD2DA, если четырех входных каналов достаточно; выберите Q68AD2DA, если требуется восьмиканальный вход.

В5: Изменяется ли скорость преобразования, когда оба входа и выхода активны одновременно?

Каждый канал преобразуется независимо за 500 мкс. Все активные входные каналы преобразуются со своей индивидуальной скоростью 500 мкс, а оба выходных канала также обновляются со скоростью 500 мкс на канал. Общий цикл преобразования для всех шести каналов модуля не представляет собой одно последовательное сканирование — аппаратура преобразования каждого канала работает параллельно. Значение 500 мкс применяется к каждому каналу независимо от того, сколько каналов включено.
