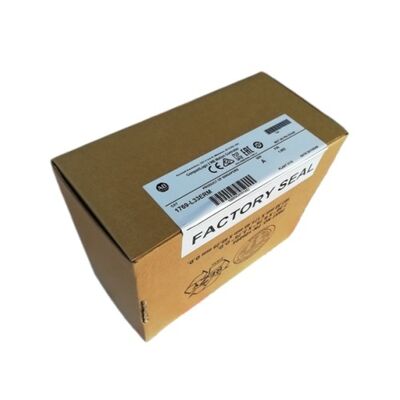

Allen Bradley 1769-L33ERM CompactLogix 5370 Эфирный контроллер

1769-L33ERM. CompactLogix 5370 L3 2MB / 8-осевой CIP движение + кинематика / двойной EtherNet / IP / DLR / 32 узла / 16 местных I / O

Как L33ERM стоит выше L30ERM и почему это важно

Линейка CompactLogix 5370 L3 охватывает несколько моделей, а 1769-L33ERM занимает следующий уровень над 1769-L30ERM, описанным в другом месте в этом наборе продуктов.Разница в мощности между двумя моделями не является инкрементальной, она представляет собой удвоение почти каждой функциональной спецификации.:

Для машин, предназначенных на границе мощности L30ERM ∙ тех, которые требуют более 4 сервоосей, более 16 сетевых устройств,или больше программы и памяти данных, чем 1 МБ обеспечивает L33ERM является правильной спецификацией с самого начала, не обновление позже.

8-осевое CIP Motion с кинематическими возможностями определяет, какие архитектуры машин возможны.двойные робототехнические элементы с тремя осями и двумя специальными инструментальными осями, или упаковочные машины с несколькими сервоприводными станциями формирования и резки, работающими в синхронизированных профилях подшипников.CIP Motion работает по той же сети EtherNet/IP, что и машины I/O и HMI без отдельной шины движения, нет специальной кабельной инфраструктуры.

Основные характеристики

Двойная сеть EtherNet/IP и DLR ?? Устойчивость сети на уровне контроллера

Оба порта RJ45 образуют интегрированный двухпортный коммутатор, позволяющий использовать топологию сети Device Level Ring (DLR). A single cable break anywhere in the ring is automatically rerouted through the surviving path — the ring heals itself within microseconds without any manual intervention or external switch involvement.

32-узловая емкость EtherNet/IP обеспечивает место для полноценной производственной машины: 8 сервоприводов Kinetix (один на одну ось), 4 дистанционных станции В/В ET 200SP, 2 системы визуализации, 1 контроллер робота,1 весы, 1 сканер штрих-кода и 1 HMI панель все в пределах бюджета узла контроллера.

Сценарии применения

Автоматическая сборка с координацией с помощью множества роботов:Два 4-осевых робота SCARA в одном проекте CompactLogix. Каждый робот имеет 4 кинематических оси, которые работают как скоординированная группа. L33ERM обрабатывает обе группы.

Упаковочная машина с 6 сервостанциями:Развязка пленки, контроль регистрации, формирование, резка, выброс и обработка отходов - каждая сервоуправляемая станция.с двумя остаточными осями для будущего увеличения возможностей.

Обработка материалов с распределенным В/В:32 узла EtherNet/IP обслуживают удаленные станции I/O на 40-метровой производственной линии, конвейерные приводы и сканеры штрих-кодов.

Частые вопросы

Вопрос 1: Каково основное практическое различие между L33ERM и L30ERM?

L33ERM обеспечивает 2 МБ памяти (против 1 МБ), 8 осей CIP Motion (против 4), 32 узла EtherNet/IP (против 16) и 16 локальных слотов I/O (против 8). Оба поддерживают группы кинематического движения и топологию DLR.Выберите L30ERM, когда 4 оси и 16 узлов достаточно; выберите L33ERM, когда архитектура машины требует большего количества осей, большего количества сетевых устройств или большей памяти программ.

Вопрос 2: Какое программное обеспечение используется для программирования 1769-L33ERM?

Studio 5000 Logix Designer - это стандартная среда разработки для семейства CompactLogix.и запуск привода все обрабатываются в рамках одного проекта Studio 5000Подключение осуществляется через порт EtherNet/IP или USB для прямого доступа к терминалу программирования.

Вопрос 3: Сколько сервоприводов Kinetix можно подключить к одному L33ERM?

До 8 сервоприводов Kinetix могут быть сконфигурированы как оси CIP Motion, по одному на одну ось.Каждый диск потребляет одно соединение EtherNet / IP из 32-узлового бюджета контроллера.

Вопрос 4: В настоящее время производится ли L33ERM?

Да Active Mature означает, что продукт активно доступен и поддерживается.Для существующих установок L33ERM, требующих замены, непрерывность одной и той же модели является наиболее надежным путем сохранения существующего проекта без переработки.

Вопрос 5: Где находится источник 1769-L33ERM?

Через разрешенную дистрибьюторскую сеть для новых единиц, а через CompactLogix послепродажный рынок - дилеры запасных частей для промышленной автоматизации и проверенные поставщики избыточных единиц - для запасных единиц.Подтвердить каталоговый номер 1769-L33ERM (в частности -L33), а не -L30 или -L32) перед заказом, чтобы обеспечить правильное число осей и класс памяти.
