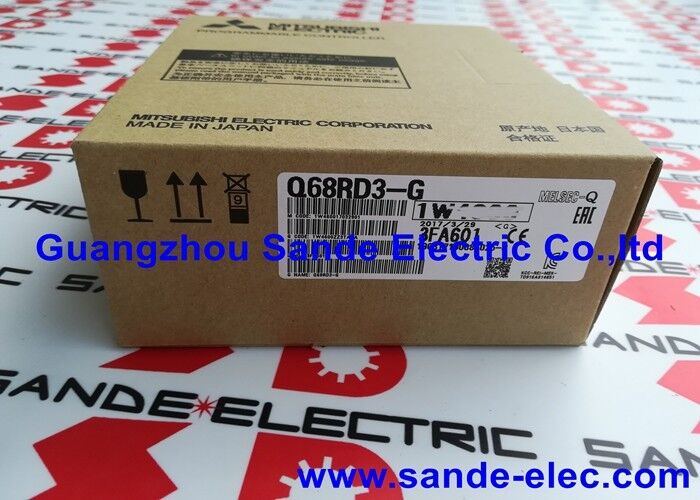

Новый Q68RD3G MITSUBISHI PLC MODULE Q68RD3-G Инвентарь быстрой доставки

Митсубиси Q68RD3-G | MELSEC-Q 8-канальный модуль ввода температуры RTD с изолированным каналом — высокая точность / Pt100 / System Q

Восемь каналов RTD, каждый из которых электрически изолирован.

Q68RD3-G — это 8-канальный высокоточный модуль ввода температуры RTD компании Mitsubishi для платформы ПЛК MELSEC-Q (System Q). Восемь входных каналов считывают сигналы платинового термометра сопротивления — датчики типов Pt100, JPt100 и Pt1000 подключаются напрямую. Суффикс «G» обозначает версию с изолированным каналом: каждый из 8 входных каналов электрически изолирован от других и от объединительной платы.

Это означает, что каждый датчик можно подключить без общих потенциальных ограничений — датчики, заземленные в разных точках предприятия, датчики с разными электрическими потенциалами и датчики в отдельных технологических зонах, все подключаются к одному и тому же модулю без помех от контура заземления или межканального шума.

В стандартном неизолированном модуле все входные каналы имеют общее задание. Один датчик с замыканием на землю или смещением потенциала может исказить показания всех остальных каналов. Изоляция каналов устраняет эту зависимость — неисправность проводки одного датчика влияет только на этот канал, оставляя остальные семь незатронутыми.

Ключевые характеристики

RTD против термопары — почему тип модуля имеет значение

Q68RD3-G представляет собой модуль ввода RTD. Датчики RTD (Pt100, JPt100) измеряют температуру по изменению сопротивления платиновой проволоки — более линейный и более стабильный метод измерения, чем термопары, в температурных диапазонах, типичных для промышленного технологического оборудования. Термопары выдерживают более высокие температуры и могут измерять более быстрые переходные процессы, но термометры сопротивления обеспечивают лучшую абсолютную точность и повторяемость для устойчивого измерения температуры технологического процесса.

Семейство температурных модулей MELSEC-Q предлагает варианты входа RTD (Q68RD3-G) и входа термопары (серии Q64TD, Q68TD-G). Подтвердите тип датчика, установленный в приложении — эти два типа модулей не являются взаимозаменяемыми.

Часто задаваемые вопросы

Вопрос 1: В чем преимущество межканальной изоляции в Q68RD3-G?

Каждый из 8 входных каналов RTD независимо изолирован от всех остальных каналов и от объединительной платы ПЛК. Датчик с замыканием на землю, смещением потенциала или повреждением проводки влияет только на этот канал — остальные 7 каналов продолжают выполнять точные измерения. В неизолированных модулях проблема с заземлением одного датчика может привести к искажению показаний по всем каналам одновременно.

Вопрос 2. Какие типы датчиков RTD совместимы с Q68RD3-G?

Q68RD3-G поддерживает платиновые термометры сопротивления: Pt100, JPt100 (японский стандарт), Pt1000 и JPt1000. Это стандартные промышленные типы RTD, используемые во всем мире. Никелевые термометры сопротивления и термопары несовместимы с этим модулем — прежде чем указывать тип датчика, подтвердите его при установке.

Вопрос 3: Можно ли использовать Q68RD3-G на стойках расширения или только на основной базе?

Q68RD3-G можно установить как на основную базу серии Q, так и на стойку расширения. Проверьте положение слота и назначение входов/выходов в инструменте настройки системы MELSEC-Q (GX Works2 или GX Developer), чтобы убедиться, что распределение адресов модуля не конфликтует с другими модулями в системе.

Вопрос 4. Какой метод подключения рекомендуется для датчиков Pt100 на Q68RD3-G?

Трехпроводное подключение RTD рекомендуется для большинства промышленных применений, поскольку оно компенсирует сопротивление проводов, которое в противном случае привело бы к смещению результатов измерения. 4-проводная проводка обеспечивает высочайшую точность, полностью исключая погрешность сопротивления проводов. Двухпроводная проводка проще, но вносит погрешность измерения, пропорциональную сопротивлению кабеля — подходит только для коротких участков кабеля, где погрешность приемлема.

Вопрос 5: Как Q68RD3-G настраивается и программируется в системе MELSEC-Q?

Модуль настраивается в GX Works2 (или GX Developer для старых проектов серии Q). Параметры модуля — тип датчика, режим усреднения, единица измерения температуры (°C или °F), настройки оповещений — задаются в редакторе параметров интеллектуального функционального модуля. ЦП серии Q считывает данные о температуре из буферной памяти модуля с помощью инструкций FROM/TO или прямого доступа к устройству, в зависимости от ЦП и структуры программы.
