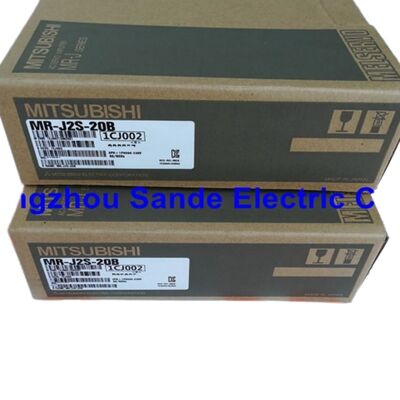

Сервопривод Mitsubishi MR-J2S-20B — новый, оригинальный, 200 Вт, SSCNET, серия MELSERVO-J2-Super

Номер детали: MR-J2S-20B  |  Бренд: Mitsubishi Electric  |  Серия: MELSERVO-J2-Super  |  Выходная мощность: 200 Вт  |  Шина: SSCNET  |  Состояние: Новый, оригинальный

Обзор

Существуют сервоприводы, а есть сервоприводы, построенные на выделенной сети управления движением. Mitsubishi MR-J2S-20B относится ко второй категории.

Являясь частью серии MELSERVO-J2-Super от Mitsubishi Electric, MR-J2S-20B представляет собой сервоусилитель переменного тока мощностью 200 Вт, разработанный для работы по SSCNET — Servo System Controller NETwork от Mitsubishi — вместо приема команд в виде импульсных последовательностей от автономного контроллера. Этот единственный архитектурный выбор определяет все аспекты поведения привода в многоосевой системе: снижение накладных расходов на проводку, синхронизированное управление осями и канал связи, который обрабатывает команды положения, обратную связь по состоянию и данные об ошибках по одному и тому же последовательному соединению.

Этот продукт снят с производства Mitsubishi Electric. Каждая единица в этом списке является совершенно новой в оригинальной заводской упаковке — подлинный товар, полученный до закрытия жизненного цикла продукта. На рынке существуют восстановленные и бывшие в употреблении альтернативы; то, что мы предлагаем, не является таковым.

Технические характеристики

Разница SSCNET — почему существует модель «B»

Каждый усилитель MR-J2S выпускается в двух версиях. Суффикс указывает, какая у вас модель.

-A модели принимают команды положения в виде импульсных последовательностей — сигналы шага/направления или квадратурные сигналы, подаваемые непосредственно с выхода контроллера. Широкая совместимость, простая интеграция с большинством ПЛК и карт управления движением.

-B модели — MR-J2S-20B — подключаются к контроллеру движения Mitsubishi SSCNET через кабели последовательной сети на разъемах CN1A и CN1B. Контроллер движения управляет всеми осями в цепочке в циклах синхронизированной связи. Нет выходных импульсов, нет поосевой проводки сигналов команд.

Для производителей станков, управляющих четырьмя или более осями под единым контроллером движения серии Q или A, SSCNET — это не функция, а архитектура, на которой построен станок. MR-J2S-20B идеально вписывается в эту архитектуру. Он не принимает команды в виде импульсных последовательностей и не может быть заменен моделью -A без одновременной замены контроллера.

Почему этот усилитель стоит выбрать

Интерфейс энкодера 131 072 импульса/об Высокое разрешение энкодера — это не маркетинговый ход. При 131 072 отсчетах на оборот MR-J2S-20B определяет положение двигателя с точностью примерно до 0,003° на отсчет до любого механического редуктора. На прецизионных осях с малым ходом это обеспечивает действительно точное позиционирование без необходимости увеличивать передаточное число механического редуктора для компенсации недостаточного разрешения.

Автоматическая настройка в реальном времени Инерция нагрузки меняется между станками, между инструментами и иногда между рабочими состояниями одного и того же станка. Функция автоматической настройки MR-J2S-20B отслеживает эти изменения и непрерывно корректирует коэффициенты усиления сервопривода. Время ввода в эксплуатацию сокращается, а привод адаптируется к механическому дрейфу в течение срока службы станка без ручной повторной настройки.

Встроенный динамический тормоз — аппаратный уровень При отключении питания или срабатывании защиты привод автоматически активирует динамический тормоз независимо от системы управления. Обмотки двигателя закорачиваются через внутреннее резистивное сопротивление, замедляя вал без участия контура управления. Для вертикальных осей или любых применений, где неконтролируемое вращение представляет опасность, это базовое требование безопасности — и оно стандартно для каждого MR-J2S-20B, а не опция.

Ограничение крутящего момента с помощью зажимной схемы и аналогового входа Аппаратная зажимная схема ограничивает выходной крутящий момент для защиты силовой ступени IGBT во время резких переходных процессов ускорения и замедления. Предельное значение регулируется параметром или настраивается в реальном времени через внешний аналоговый вход, что позволяет использовать режимы с ограничением крутящего момента без дополнительного оборудования.

MR Configurator через RS-232C Подключите ноутбук к порту CN3, и программное обеспечение MR Configurator предоставит вам полный обзор привода: редактирование параметров в реальном времени, тестовое перемещение, мониторинг трассировки в стиле осциллографа, регулировка коэффициентов усиления и полная история аварий. Во время ввода в эксплуатацию это экономит часы по сравнению с навигацией по параметрам через дисплей на передней панели. При поиске неисправностей на работающем станке это разница между двадцатиминутным ремонтом и двухчасовой диагностикой.

Полный набор защит Усилитель контролирует: перегрузку по току · перенапряжение регенерации · перегрузку (электронный тепловой режим) · перегрев двигателя · неисправность энкодера · неисправность регенерации · пониженное напряжение · мгновенное отключение питания · превышение скорости · чрезмерную ошибку положения. При любом из этих событий привод срабатывает, сохраняет код аварии и делает его доступным для чтения через передний дисплей или MR Configurator — предоставляя конкретную отправную точку для устранения неисправностей, а не общий индикатор неисправности.

Где используется MR-J2S-20B

Выходная мощность 200 Вт и интерфейс SSCNET позиционируют этот привод как усилитель для компактного, точного, высокоциклового движения в многоосевых системах. Чаще всего он встречается в:

Станки с ЧПУ и обрабатывающие центры — привод смены инструмента, поворотное позиционирование паллет и малые вспомогательные оси, где важна точность, а место в шкафу ограничено.

Электронное производство — станки для сборки печатных плат, дозаторы SMT и порталы для испытательных стендов, где сочетание высокого разрешения и синхронизации SSCNET обеспечивает строгие допуски по положению и время цикла, требуемые этими процессами.

Лазерная обработка — системы резки и маркировки на плоских столах, где оси стола X/Y требуют отслеживания постоянной скорости и быстрого отклика по положению для точного следования по запрограммированным траекториям.

Обработка полупроводников — транспортные этапы для пластин и подложек в чистых помещениях. Класс защиты IP20 не подходит для внешнего воздействия частиц, но внутри герметичного технологического корпуса точность привода и компактность хорошо соответствуют применению.

Упаковка и маркировка — оси регистрации, дозирование с помощью сервопривода и позиционирование головки аппликатора этикеток, где синхронизация SSCNET обеспечивает синхронизацию всех осей с машинным циклом.

Совместимые двигатели — класс 200 Вт

При заказе сменного привода для существующего станка, перед подтверждением модели прочитайте шильдик двигателя. Тип энкодера, установленного на двигателе, должен быть совместим с усилителем — все стандартные двигатели HC-KFS и HC-MFS мощностью 200 Вт для серии MR-J2S-B используют энкодер с разрешением 131 072 импульсов/об, который ожидает MR-J2S-20B.

Варианты поиска по номеру детали

Покупатели, ищущие этот продукт, используют несколько форматов — все они относятся к одному и тому же усилителю:

MR-J2S-20B · MRJ2S20B · MR J2S 20B · MR-J2S-2OB (путаница O / ноль — оба относятся к этому устройству) · Сервопривод Mitsubishi 200 Вт SSCNET · MELSERVO J2S 20B

Часто задаваемые вопросы

В: Серия MR-J2S снята с производства — это восстановленная или переупакованная единица?

О: Нет. Каждая единица, которую мы предлагаем, является новой в оригинальной заводской упаковке Mitsubishi — подлинный товар, полученный до закрытия жизненного цикла продукта. Серия MR-J2S достигла статуса PM410 (конец жизненного цикла продукта), что означает, что Mitsubishi больше не производит и не распространяет ее по стандартным каналам. Подлинный новый товар в коробке поступает исключительно из складских запасов дистрибьюторов, сформированных до этого закрытия. Мы не продаем восстановленные, отремонтированные или переупакованные единицы под видом нового продукта. Если вы создаете резерв запасных частей для станков, работающих на приводах MR-J2S-B, подлинный новый товар доступен сейчас — он не будет доступен бесконечно.

В: Можно ли использовать MR-J2S-20B с ПЛК серии Q без контроллера движения?

О: Не напрямую. MR-J2S-20B обменивается данными по SSCNET, что требует совместимого контроллера движения Mitsubishi, а не стандартного процессора серии Q. Поддерживаемые контроллеры SSCNET: Q172CPU(N), Q173CPU(N), A172SHCPU(N), A173UHCPU, A1SD75M и QD75M. Стандартный процессор серии Q (QCPU) не имеет порта SSCNET и не может управлять MR-J2S-20B. Если ваша система использует стандартный ПЛК серии Q без модуля управления движением, подходящим вариантом является модель с суффиксом -A (MR-J2S-20A), поскольку она принимает команды в виде импульсных последовательностей от выделенного модуля позиционирования.

В: Каков путь миграции, когда этот привод в конечном итоге потребуется заменить на модель текущего производства?

О: Mitsubishi поддерживает определенный маршрут обновления. MR-J4-20B-RJ020 (усилитель серии J4) в сочетании с преобразовательным блоком MR-J4-T20 позволяет усилителю J4 подключаться к существующей сети MR-J2S-B SSCNET. Это означает, что контроллер движения не нужно заменять — меняются только усилитель и двигатель. Преобразовательный блок выполняет трансляцию протокола между исходным SSCNET и интерфейсом SSCNET III/H усилителя J4. Это официально поддерживаемый путь миграции для станков, работающих на системах MR-J2S-B, где замена контроллера нецелесообразна.

В: Как прочитать и очистить историю аварий на MR-J2S-20B?

О: Коды аварий отображаются в формате AL.XX на дисплее передней панели. Наиболее часто встречающиеся коды на 20B: AL.10 (пониженное напряжение — проверьте проводку питания и напряжение), AL.30 (перенапряжение регенерации — слишком быстрое замедление или недостаточная регенеративная мощность), AL.32 (перенапряжение — проверьте напряжение питания и рампу замедления), AL.50 (перегрузка — проверьте размер двигателя и тепловые условия), и AL.16 (неисправность энкодера — проверьте кабель и разъемы энкодера CN2). История аварий сохраняет последние шесть сбоев. Для чтения или очистки истории через программное обеспечение подключите ПК к порту RS-232C CN3 и используйте MR Configurator — на экране журнала аварий отображаются коды сбоев, временные метки и рабочие данные на момент каждого срабатывания. Очистка аварий на передней панели выполняется с помощью последовательности кнопок SET, описанной в руководстве по эксплуатации MR-J2S-B.

В: Означает ли номинальная мощность 200 Вт, что этому приводу нужен внешний регенеративный резистор?

О: MR-J2S-20B не имеет встроенного регенеративного резистора. Для применений с легкими регенеративными нагрузками — горизонтальные оси с умеренной инерцией и умеренными скоростями замедления — внутренний регенеративный контур справляется с энергией без проблем. Для применений с частыми, быстрыми циклами замедления, высокой инерцией нагрузки или вертикальными осями, где гравитация обеспечивает постоянную регенеративную нагрузку при спуске, следует добавить внешний опциональный регенеративный резистор. Без него тяжелая регенеративная нагрузка вызовет срабатывание привода по AL.30 (перенапряжение регенерации). Оцените рабочий цикл замедления перед вводом в эксплуатацию и добавьте соответствующий опциональный регенератор, если этого требует применение.

Заключительное примечание

MR-J2S-20B — один из лучших аргументов в пользу поддержания запасов запчастей для станков, от которых вы зависите. Снят с производства, больше не находится в производственной линейке Mitsubishi и его действительно трудно найти в новом состоянии по мере истощения запасов — имеющиеся сегодня единицы представляют собой то, что осталось. Если вы управляете оборудованием, построенным на основе этого привода, практическое решение очевидно.

Есть вопросы о совместимости двигателей, сопряжении контроллеров или специфике установки? Свяжитесь с нами перед заказом — мы подтвердим совместимость перед тем, как вы примете решение.
