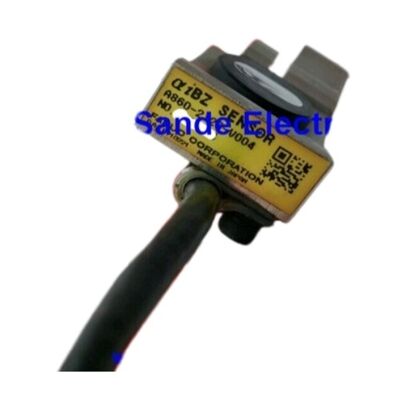

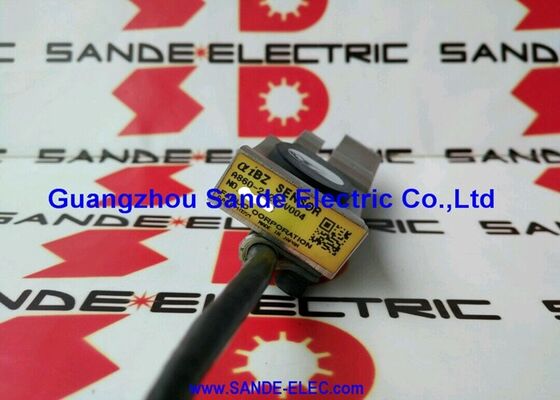

Новый датчик FANUC A860-2120-V003 NIB Годовая гарантия A8602120-003 A860-2120-V003

Fanuc A860-2120-V003 | Датчик шпиндельного энкодера AiBZ с монтажным кольцом — встроенная обратная связь по положению и скорости для шпиндельных двигателей переменного тока систем ЧПУ Fanuc

Номер детали: A860-2120-V003

Серия: A860-2120

Производитель: Fanuc Corporation

Описание: ДАТЧИК AiBZ С МОНТАЖНЫМ КОЛЬЦОМ

Применение: Встроенный шпиндельный двигатель переменного тока Fanuc — обратная связь по положению и скорости

В комплекте: Блок датчика + интегрированное монтажное кольцо

Состояние: Новый / Восстановленный

Обзор

Fanuc A860-2120-V003 представляет собой датчик энкодера AiBZ для серии встроенных шпиндельных двигателей переменного тока Fanuc — устройство для определения положения, которое обеспечивает привод шпинделя данными о положении ротора и скорости в реальном времени.

Этот вариант поставляется в комплекте с монтажным кольцом, которое является прецизионным механическим интерфейсом, фиксирующим корпус датчика в правильном радиальном положении относительно зубчатого колеса ротора двигателя или магнитной дорожки, устанавливая воздушный зазор и выравнивание, от которых зависит точное считывание данных энкодера.

Во встроенном шпиндельном двигателе Fanuc ротор двигателя установлен непосредственно на валу шпинделя станка — нет промежуточной муфты, ремня или отдельной оси двигателя.

Шпиндель вращается вместе с ротором двигателя, а датчик AiBZ обеспечивает обратную связь по положению, которая позволяет этой системе функционировать как сервоось с замкнутым контуром, а не как простой привод с регулируемой скоростью. Управление ориентацией, контурная обработка по оси C, циклы нарезания резьбы и нарезание резьбы требуют правильной работы этого контура обратной связи; неисправный или деградировавший датчик AiBZ одновременно отключает все эти функции шпинделя.

Что отличает A860-2120-V003 от варианта V004 (который не включает монтажное кольцо), так это полнота комплектации. При техническом обслуживании станков наличие монтажного кольца устраняет переменную, связанную с поиском и подгонкой: кольцо, поставляемое с датчиком, соответствует механическим допускам корпуса датчика, гарантируя, что собранный узел соответствует спецификации воздушного зазора без использования прокладок или импровизированных распорных элементов.

Ключевые характеристики

Технология энкодера AiBZ в шпиндельных двигателях Fanuc

Обозначение AiBZ — это соглашение Fanuc об именовании инкрементного датчика энкодера с абсолютной возможностью, используемого во встроенных шпиндельных двигателях серии αi. Часть "Ai" идентифицирует серию двигателя; "BZ" идентифицирует тип интерфейса энкодера — B относится к каналам выходных инкрементных импульсов (квадратурные каналы A, B) и Z — к одному импульсу нулевого положения за оборот, который устанавливает абсолютное опорное положение.

При каждом включении питания система управления шпинделем инициализирует энкодер, выполняя ориентационное движение для поиска Z-импульса. После обнаружения Z-импульса привод знает абсолютное положение вала в пределах одного оборота, а инкрементное счет A/B поддерживает отслеживание с этого момента. Эта последовательность инициализации является функцией "ориентации шпинделя", которая должна успешно завершиться до того, как станок будет готов к работе.

Датчик обнаруживает физический шаблон — магнитную или оптическую дорожку — на валу двигателя или на установленном на нем зубчатом колесе.

Воздушный зазор между поверхностью датчика и дорожкой определяет амплитуду и рабочий цикл сигнала. Если датчик установлен с недостаточным зазором, возможен механический контакт с вращающейся дорожкой; если зазор слишком велик, амплитуда сигнала падает ниже порога приемника, и привод теряет положение. Монтажное кольцо в A860-2120-V003 точно устанавливает этот зазор как часть установки.

Роль в управлении шпинделем ЧПУ

Привод шпинделя использует обратную связь энкодера AiBZ различными способами в зависимости от режима работы, заданного программой ЧПУ. В режиме управления скоростью — по умолчанию для прямых проходов резания — энкодер обеспечивает обратную связь по скорости для регулятора скорости привода, который поддерживает заданную частоту вращения против переменной нагрузки резания.

В режиме ориентации шпинделя привод переключается в режим управления положением и использует Z-импульс и инкрементное положение для установки шпинделя в заданное угловое положение остановки для смены инструмента.

В режиме оси C или нарезания резьбы ЧПУ использует положение шпинделя как сервоось в своих расчетах интерполяции, что требует активной полной петли обратной связи по положению.

Любая сигнализация, связанная с энкодером на ЧПУ — серия AL-300 на системах Fanuc 0i/30i — указывающая на цепь энкодера шпинделя, обычно указывает либо на датчик, либо на кабель, либо на цепь приема энкодера усилителя.

A860-2120-V003 является правильной заменой для отказов датчика в серии датчиков A860-2120 с оригинальным монтажным кольцом, которое все еще подлежит обслуживанию в станке.

Установка и совместимость

A860-2120-V003 используется в линейке встроенных шпиндельных двигателей Fanuc — шпиндельных двигателях, предназначенных для прямой установки в картриджи шпинделей станков, а не для внешних ременных или муфтовых соединений.

Обозначение модели двигателя и документация производителя станка определяют, является ли серия датчиков A860-2120 правильным выбором для конкретного варианта шпиндельного двигателя.

Установка требует доступа к полости датчика двигателя, обычно с задней стороны картриджа шпинделя, и включает в себя снятие неисправного датчика, установку A860-2120-V003 с монтажным кольцом в корпус датчика, проверку воздушного зазора и повторное подключение кабеля энкодера.

После повторной сборки шпиндель должен выполнить ориентационное движение для проверки правильности обнаружения Z-импульса перед возвращением станка в производство.

Часто задаваемые вопросы

В1: В чем разница между A860-2120-V003 и A860-2120-V004?

V003 включает монтажное кольцо; V004 — нет. Оба являются одинаковыми элементами датчика из серии A860-2120 и выполняют ту же функцию обратной связи по положению AiBZ.

Когда оригинальное монтажное кольцо на установленном датчике неповреждено, V004 обеспечивает экономичную замену датчика — существующее кольцо остается в станке, а новый элемент датчика устанавливается в него.

Когда монтажное кольцо повреждено, корродировано или отсутствует, V003 поставляет полную сборку с новым кольцом, соответствующим датчику.

В2: Какие сигналы ЧПУ указывают на отказ датчика AiBZ?

На системах Fanuc серий 0i, 30i, 31i и 32i сигналы энкодера шпинделя обычно отображаются как коды ошибок SP-xxxx на панели оператора. Распространенные коды, связанные с обратной связью датчика, включают SP-9001 (отключение энкодера шпинделя), SP-9002 (сбой сигнала энкодера шпинделя) и аналогичные коды в диапазоне SP-9xxx.

История ошибок ЧПУ и диагностический светодиод усилителя шпинделя могут указывать на цепь обратной связи энкодера. Перед заменой датчика убедитесь, что разъем кабеля энкодера как на двигателе, так и на усилителе чист и полностью вставлен.

В3: Как устанавливается воздушный зазор при установке A860-2120-V003?

Монтажное кольцо в A860-2120-V003 механически устанавливает воздушный зазор — кольцо позиционирует поверхность датчика на фиксированном расстоянии от поверхности корпуса двигателя при правильной посадке. Фактический зазор между поверхностью датчика и магнитной дорожкой на вращающемся валу определяется комбинацией геометрии кольца и размера вала относительно корпуса.

После установки проверьте правильность работы, отслеживая сигнал энкодера шпинделя на экране диагностики ЧПУ во время медленного ориентационного движения и подтверждая чистое получение Z-импульса.

В4: Совместим ли A860-2120-V003 со всеми встроенными шпиндельными двигателями Fanuc αi?

Серия датчиков A860-2120 предназначена для конкретных моделей встроенных шпиндельных двигателей Fanuc. Совместимость зависит от размера корпуса двигателя и механических размеров полости датчика. Документация Fanuc на шпиндельные двигатели для каждой модели двигателя указывает совместимый номер детали датчика.

Использование неправильной серии датчиков — с другими физическими размерами — рискует неправильным воздушным зазором, механическим вмешательством или несовместимыми уровнями сигнала. Всегда проверяйте номер детали датчика по заводской табличке двигателя или списку запасных частей шпиндельных двигателей Fanuc перед заказом.

В5: Каков срок службы датчика AiBZ и когда его следует заменить проактивно?

Fanuc не публикует фиксированный интервал замены датчиков AiBZ по времени; они заменяются при отказе или когда диагностические данные указывают на деградацию. На практике датчики в условиях станков накапливают износ от вибрации, тепловых циклов и загрязнения охлаждающей жидкостью в течение многих лет эксплуатации.

Политика профилактической замены — замена датчика во время планового капитального ремонта узла шпиндельного двигателя — является разумной для станков, работающих в две или три смены, где незапланированный простой шпинделя оказывает высокое производственное влияние.
