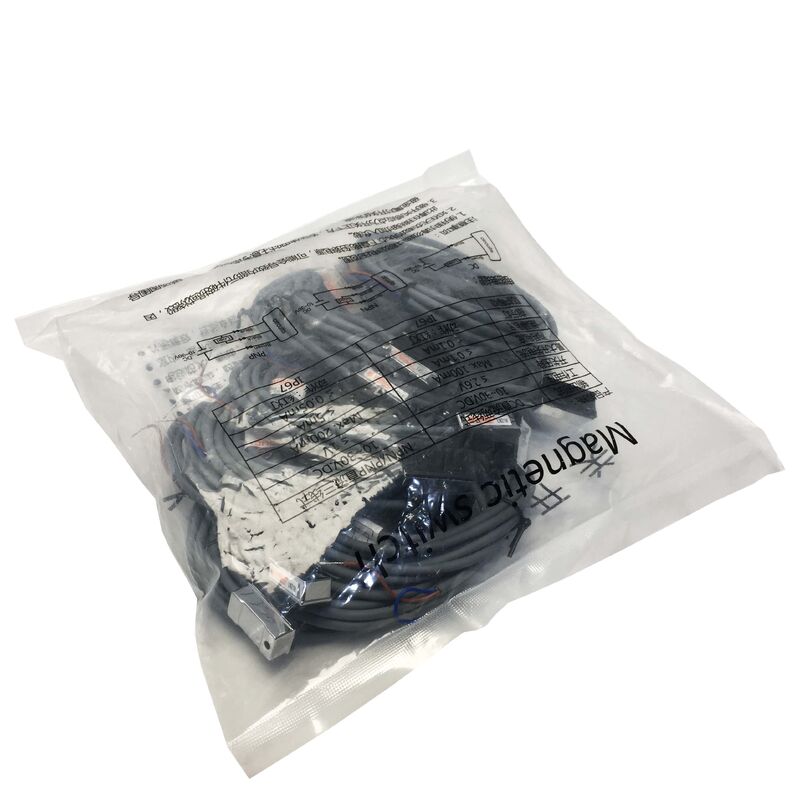

Магнитный датчик LN-21R-02 LN21R02, новый, запечатанный
UNIQUC LN-21R-02 | Цилиндрический герконовый датчик
2-проводной / 5-240В AC/DC / IP67
Определение положения на корпусе цилиндра
LN-21R-02 — это герконовый датчик, предназначенный для определения положения поршня пневматического цилиндра путем обнаружения постоянного магнита, встроенного в поршень. Когда поршень достигает положения установленного датчика вдоль корпуса цилиндра, магнитное поле замыкает контакт геркона, и светодиод датчика загорается, сигнализируя о том, что поршень находится в этом положении.
Геркон работает по принципу герметичной стеклянной колбы, содержащей два ферромагнитных контакта. Поле магнита поршня вызывает притяжение и замыкание контактов, когда поршень находится в пределах досягаемости. Когда поршень отходит, поле ослабевает, и контакты возвращаются в открытое состояние. Этот механизм не требует внешнего источника питания для чувствительного элемента — сам геркон является пассивным контактом, который просто открывается и закрывается. 2-проводное подключение подключается последовательно с цепью нагрузки, что упрощает установку.
Рабочий диапазон 5-240В AC/DC является основным практическим преимуществом герконового типа по сравнению с вариантами с транзисторным выходом (NPN/PNP). Один LN-21R-02 работает напрямую в входных цепях ПЛК 24В DC, старых управляющих цепях 110В AC или системах 240В AC без преобразователей сигнала или реле интерфейса. Этот диапазон охватывает стандарты управляющего напряжения, встречающиеся в широком спектре промышленных машин разных поколений.
Серия LN-21 — Варианты типов
В семействе датчиков LN-21 суффикс типа идентифицирует технологию обнаружения и тип выхода:
| Модель |
Тип датчика |
Подключение |
| LN-21R |
Геркон |
2-проводной |
| LN-21N |
NPN транзистор |
3-проводной |
| LN-21P |
PNP транзистор |
3-проводной |
Герконовый датчик типа R работает в полном диапазоне напряжений AC/DC. Транзисторные типы NPN и PNP ограничены напряжением 5-30В DC, но обеспечивают более высокую частоту переключения и отсутствие износа контактов. Для большинства применений определения положения конечной точки хода в одном цикле достаточно герконового типа. Для применений с высокой частотой циклов или когда частота переключения превышает 200 Гц, предпочтительны транзисторные варианты NPN или PNP.
Основные характеристики
| Параметр |
Значение |
| Номер детали |
LN-21R-02 |
| Тип датчика |
Геркон (2-проводной) |
| Рабочее напряжение |
5-240В AC/DC |
| Макс. ток переключения |
100 мА |
| Падение напряжения |
Макс. 3.5В |
| Индикатор |
Светодиод (красный) |
| Макс. частота |
200 Гц |
| Защита |
IP67 |
| Температура |
от −10°C до +70°C |
| Кабель |
Ø4.0 мм, 2-жильный ПВХ |
Часто задаваемые вопросы
В1: Вход ПЛК показывает, что датчик цилиндра всегда включен, даже когда цилиндр полностью втянут. Что следует проверить?
Подтвердите, что датчик установлен в правильном положении вдоль корпуса цилиндра — если он установлен слишком далеко от положения втянутого поршня, магнит поршня может все еще находиться в пределах диапазона обнаружения датчика при полном втягивании. Также проверьте, что сильное внешнее магнитное поле от соседних проводов или оборудования не удерживает герконовые контакты замкнутыми. Если обе проверки пройдены, герконовый контакт приварился, и датчик необходимо заменить.
В2: 2-проводной LN-21R-02 показывает падение напряжения 3.5В. Влияет ли это на считывание входа ПЛК?
Максимальное падение 3.5В применяется, когда герконовый контакт замкнут и ток проходит через датчик. Для входной цепи ПЛК 24В DC выходной терминал выдает примерно 20-21В при активации — значительно выше минимального напряжения в состоянии ВКЛ для любой стандартной входной карты промышленного ПЛК. Падение напряжения имеет значение только при низком значении напряжения питания в рабочем диапазоне (5В DC); при 24В DC оно не имеет практического эффекта.
В3: Можно ли использовать LN-21R-02 как на гидравлических, так и на пневматических цилиндрах?
Да, при условии, что поршень гидравлического цилиндра оснащен постоянным магнитом. LN-21R-02 обнаруживает магнитное поле от магнита поршня независимо от рабочей среды. Гидравлические цилиндры, разработанные для использования с магнитными датчиками, имеют встроенные кольцевые магниты в поршне. Перед установкой проверьте документацию цилиндра на совместимость с магнитными датчиками.
В4: Какова максимальная частота переключения LN-21R-02 и когда она становится ограничением?
Герконовый датчик LN-21R-02 имеет максимальную частоту переключения 200 Гц. При 200 Гц каждое событие обнаружения занимает 5 миллисекунд — этого достаточно для подавляющего большинства применений определения положения поршня пневматического цилиндра, где время цикла находится в диапазоне 0.5-5 секунд. Для очень быстрых цилиндров, работающих более 200 раз в секунду, подходят транзисторные варианты LN-21N или LN-21P с выходом NPN или PNP и максимальной частотой 1000 Гц.
В5: Светодиод датчика горит, но подключенный вход ПЛК не реагирует. Какова вероятная причина?
Светодиод загорается от внутреннего тока датчика — его индикация отражает состояние герконового контакта. Если светодиод горит, а вход ПЛК выключен, проверьте полярность подключения цепи и убедитесь, что соблюдается минимальное требование к току нагрузки. Герконовые датчики в 2-проводной конфигурации требуют минимального тока через нагрузку (вход ПЛК) для правильной работы. Если импеданс входа ПЛК слишком высок (ток входа ниже минимального тока переключения датчика), герконовый контакт может замкнуться без достаточного тока для регистрации на входе ПЛК. Проверьте ток входа по отношению к спецификации датчика.
