АТП-216ХАВД | Масляный насос с Т-образным ротором — двойное сальник / высокая температура 180°C / материал уплотнения FKM / встроенный предохранительный клапан

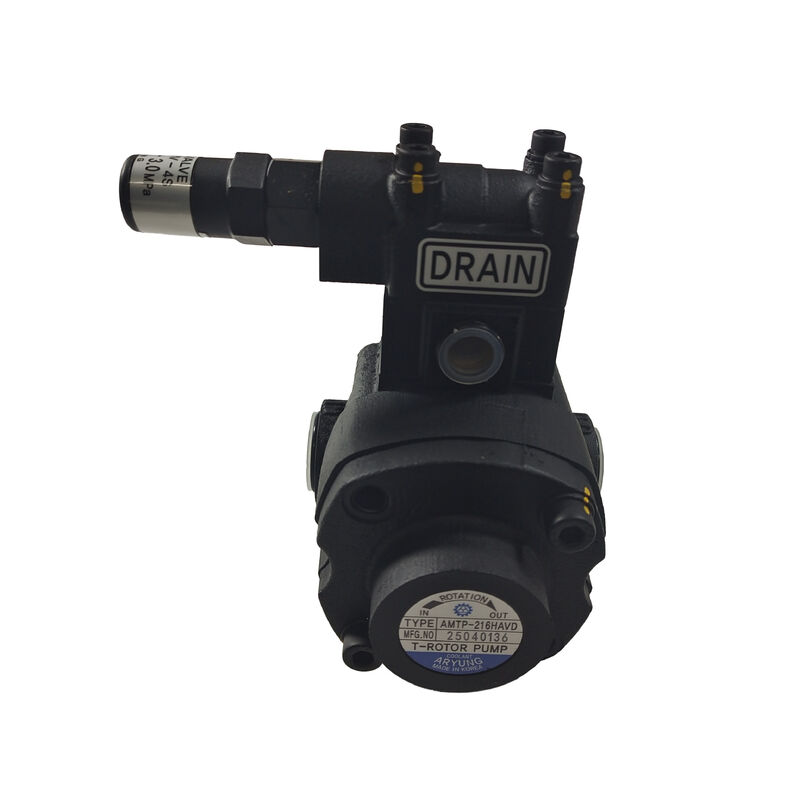

ATP-216HAVD — насос с Т-образным ротором, рассчитанный на работу при высоких температурах

ATP-216HAVD — это насосный агрегат серии ATP-HA T-Rotor, предназначенный для непрерывной работы в условиях работы с жидкостями при повышенных температурах на станках с ЧПУ и в промышленных жидкостных системах: циркуляция охлаждающей жидкости, перекачка масла, перекачка топлива, контуры смазки машин и гидравлические силовые системы, где устойчивые температуры жидкости приближаются или превышают пределы стандартных материалов уплотнений насоса. Отличительной особенностью серии HA является конфигурация двойного сальника с использованием материала FKM (фторэластомер), рассчитанного на постоянную рабочую температуру ниже 180°C, что значительно превышает возможности стандартных нитриловых или других эластомерных уплотнений общего назначения.

Код размера «216» идентифицирует конкретный рабочий объем и монтажные размеры этой модели в более широком диапазоне ATP-HA (который охватывает коды размеров от 204 до 220), а суффикс «VD» идентифицирует вариант, оснащенный предохранительным клапаном, с этой конкретной конфигурацией клапана и уплотнения, в отличие от аналогичного варианта с суффиксом «VB», предлагаемого с тем же кодом размера.

В насосах T-Rotor используется принцип трохоидной передачи — пара внутренних/внешних шестерен, в которой внутренний ротор имеет на один зуб меньше, чем внешний ротор, создавая расширяющиеся и сжимающиеся камеры для жидкости при эксцентричном вращении роторов. Такая конструкция обеспечивает плавную нагнетательную нагрузку с низким уровнем пульсаций и меньшим износом зубьев шестерни по сравнению с обычными насосами с внешней шестерней, поскольку трохоидный профиль зубьев обеспечивает контакт качения, а не скольжения между поверхностями шестерен.

Основная информация о продукте

Двойной сальник — инженерное решение для высоких температур

Одиночное сальник в высокотемпературном насосе сталкивается с трудным компромиссом: более тонкие секции уплотнения быстрее реагируют на циклические изменения температуры, но обеспечивают меньшую избыточность уплотнения; более толстые секции уплотняют более надежно, но выделяют больше тепла от внутреннего трения. ATP-216HAVD решает эту проблему с помощью двойного уплотнения:

Функция первичного уплотнения:Первое уплотнение обеспечивает основной барьер против утечек жидкости вдоль вала насоса, непрерывно работая против давления перекачиваемой жидкости и вращающейся поверхности вала.

Резервирование вторичного уплотнения:Второе уплотнение обеспечивает резервный барьер — если первичное уплотнение подвергается ускоренному износу в результате длительной работы при высоких температурах, вторичное уплотнение сохраняет герметичность, продлевая эффективный интервал обслуживания, прежде чем полный отказ уплотнения приведет к утечке жидкости.

Выбор материала FKM:FKM (широко известный под торговым названием Viton среди фторэластомерных соединений) выбран специально из-за его высокотемпературной химической и термической стабильности — соединения FKM сохраняют эластомерные герметизирующие свойства при длительных температурах, которые могут привести к затвердеванию, растрескиванию и выходу стандартных уплотнений из NBR (нитрил).

Приложения

Перекачка масла и топлива:Промышленные системы перекачки масла, перекачка топлива в станках и двигателях, а также перекачка сыпучих жидкостей, где повышенная температура исходной жидкости требует возможности высокотемпературного уплотнения.

Смазка станков и инструментов:Централизованные системы смазки на станках, оборудовании с ЧПУ и производственном оборудовании, в которых смазочное масло циркулирует при повышенных рабочих температурах рядом с тепловыделяющими компонентами станка.

Гидравлические силовые системы:Гидравлические силовые агрегаты, в которых рабочая жидкость работает при постоянно повышенной температуре из-за непрерывной работы в циклическом режиме, высокой температуры окружающей среды или близости к тепловыделяющему оборудованию.

Работа с высокотемпературной технологической жидкостью:Промышленные процессы, в которых циркулируют нагретые масла или теплоносители, в которых стандартные материалы уплотнений насоса могут преждевременно выйти из строя.

Часто задаваемые вопросы

Вопрос 1: Какой предел температуры применяется к серии ATP-216HAVD и почему он ниже абсолютного максимума материала FKM?

Номинальная температура 180°C — это указанный производителем насоса предел непрерывной работы для ATP-216HAVD — значение, которое учитывает совокупную термическую нагрузку на материал уплотнения, смазку подшипников и механические допуски насоса в условиях непрерывной работы. Хотя эластомерные компаунды FKM могут выдерживать более высокие кратковременные температуры по отдельности, номинальный предел всего узла насоса отражает интегрированную производительность системы всех компонентов, а не только материала уплотнения.

Вопрос 2: Как двойное сальник продлевает срок службы по сравнению с насосом с одинарным уплотнением?

Конструкция с двойным уплотнением обеспечивает дополнительный уплотняющий барьер, если первичное уплотнение разрушается в результате длительного воздействия высокой температуры. Вместо немедленной утечки при износе первичного уплотнения вторичное уплотнение сохраняет герметичность, продлевая полезный интервал до того, как потребуется полная замена уплотнения. Это особенно ценно в условиях непрерывной работы при высоких температурах, где износ уплотнений прогрессирует быстрее, чем при эксплуатации при температуре окружающей среды.

Вопрос 3. Предохранительный клапан ATP-216HAVD встроен в корпус насоса или для него требуется внешний водопровод?

Предохранительный клапан в конфигурации VD встроен непосредственно в литой корпус насоса, обеспечивая функцию байпаса без отдельно подключенного внешнего узла клапана. Поскольку клапан является стандартной частью обозначения HAVD (в отличие от простого варианта HA без клапана с тем же кодом размера 216), отдельный заказ или внешняя установка клапана не требуются.

Вопрос 4: Какой диапазон скоростей вращения подходит для насосов T-Rotor ATP-216HAVD?

Насосы T-Rotor в этом семействе конструкций работают в широком диапазоне скоростей — обычно от 300 об/мин на нижнем конце до 3000 об/мин на верхнем уровне, в зависимости от конкретной модели и требуемой скорости потока. Более низкие скорости снижают износ и шум при непрерывной работе; более высокие скорости увеличивают расход при заданном объеме насоса. Подтвердите номинальный диапазон скоростей для ATP-216HAVD непосредственно из технических данных насоса, поскольку рабочий объем и номинальная скорость варьируются в диапазоне размеров 204–220 внутри этой серии.
