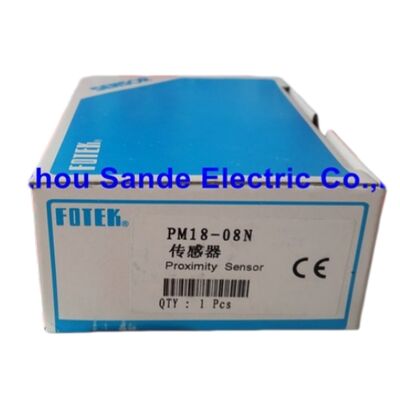

Индуктивный датчик близости Fotek PM18-08N PM1808N PM18-08N

Fotek PM18-08N∙ Индуктивный датчик близости ∙ M18 Неплавный, 8 мм дальность восприятия, NPN NO, 1030VDC, 800Hz, 3-wire DC

Номер части:PM18-08N (базовая модель: PM18-08N-S)

Производитель:Fotek Controls Co., Ltd. (Тайвань)

Жилье:M18, цилиндрические с натяжкой

Установка:Неплавные (не встраиваемые)

Расстояние обнаружения:80,0 мм

Логика вывода:NPN, обычно открытый (НЕТ)

Напряжение питания:10 ̊30 В постоянного тока

Частота ответа:800 Гц

Проводка:3-проводный постоянный ток

Сопутствующие варианты:

• PM18-08NB-S NPN, NC
• PM18-08P-S PNP, NO
• PM18-08PB-S PNP, NCСостояние:Новый

Обзор

ВFotek PM18-08Nявляется индуктивным датчиком близости M18 с дистанцией обнаружения 8 мм, выход NPN обычно открыт,и частоты переключения 800 Гц часть четко организованного семейства четырех вариантов, охватывающих NPN/PNP и NO/NC в одном корпусе M18..

"N" в номере части идентифицирует выход NPN, а отсутствие "B" подтверждает нормально открытую логику; добавить "B" для нормально закрытого, заменить "N" на "P" для PNP, и матрица отбора завершена.

8 мм дальность обнаружения от неплавленного корпуса M18 является практической спецификацией для широкого спектра машинных инструментов и приложений автоматизации. Non-flush (unshielded) construction allows the sensor's oscillating electromagnetic field to project forward without lateral attenuation from internal shielding — achieving 8mm detection range from the M18 body diameter while a shielded M18 sensor of the same size would typically reach 5–7mm.

Компромисс заключается в ограничении установки: наконечник датчика должен выступать из его крепления, а не находиться в тесном контакте с окружающим металлом,который требует зоны без металлов вокруг датчика.

800 герц - это приличная частота переключения для индуктивного датчика М18 общего назначения.

При частоте 800 Гц датчик выполняет 800 полных циклов обнаружения в секунду достаточно быстро для большинства приложений подтверждения положения, цилиндра в конце пути и частично присутствующих.и достаточно для средней скорости подсчета импульсов от вращающихся дисков или зубов передач, где частоты прохождения цели остаются значительно ниже 400 событий в секунду.

Серия PM18 является стандартным индуктивным продуктом Fotek M18, изготовленным на Тайване и предназначенным для автоматизации на основе ПЛК в машиностроении, сборочном оборудовании, конвейерных системах и обработке материалов.

The full four-variant selection within the PM18-08 family means a single sensor body type covers the most common output requirements without maintaining separate inventory of physically different sensors.

Основные характеристики

PM18 Семья 4 выхода, одно тело

Семейство PM18-08 представляет собой преднамеренно полный набор: NPN/NO, NPN/NC, PNP/NO и PNP/NC, все разделяющие одно и то же корпус M18, расстояние датчиков 8 мм и диапазон питания постоянным током 10 30V.

Это означает, что как только конструктор машины выбирает PM18-08 для точки обнаружения, выходной логический выбор (NPN против PNP,NO vs NC) может быть изменена в любое время путем замены соответствующего варианта суффикса без изменения механической установки, крепления или кабельного маршрутизации.

В системах ПЛК выходной логический выбор определяется типом входной карты ПЛК. НПН (погружающиеся) датчики подключаются к PLC-картам с входами NPN/погружающимися, распространенными в японских стандартных конструкциях машин.

PNP (Sourcing) датчики подключаются к PLC-картам с PNP/Sourcing входами, стандартным в европейском проектировании машин.наличие всех четырех вариантов в одном датчике упрощает стратегию запасов.

Выбор NO против NC зависит от требования логики управления: выход NO для стандартного обнаружения присутствия (выход активируется, когда цель находится в диапазоне);

Выход NC для отказоустойчивого сцепления (выход обычно проводит и отключается при обнаружении цели или при сбое схемы датчиков)

Непрямая установка 8 мм от M18

Определение "неплавление" является прямым следствием решения по проектированию, чтобы максимизировать расстояние обнаружения в корпусе M18. Без внутреннего экранирования катушка M18 проецирует более сильную,более широкое поле, которое простирается в стороны и вперед.

Протокол установки требует, чтобы поверхность датчика выступала над поверхностью крепления, с свободной от металлов зоной вокруг кончика, указанной в чертежах установки PM18 Fotek.

Металлическая скоба должна соответствовать диаметру корпуса датчика без окружения наконечника.

В практических приложениях станков-инструментов, неплавные датчики M18 обычно устанавливаются на расширенных скобках, противостояниях,или в специальных блоках для установки датчиков, которые располагают наконечник датчика на правильном расстоянии от конструкции машины.

The slightly more complex mounting hardware is a common trade-off accepted in exchange for the additional 2–3mm of sensing distance that non-flush construction provides over a comparable flush-mountable M18 model.

800 Гц достаточно быстро для большинства промышленных задач обнаружения

При 800 полных циклах включения/выключения в секунду PM18-08N справляется с требованиями обнаружения подавляющего большинства машин-инструментов и приложений автоматизации.Подтверждение конца поездки пневматического баллона, определение местоположения поддонов на конвейерных индексаторах, обнаружение наличия инструмента в центрах обработки,и подтверждение части в фиксации в сборных ячейках все работают со скоростями значительно ниже 100 событий в секунду оставляя 800Hz возможности датчика с огромным отрывом.

Для подсчета импульсов от вращающихся компонентов ∆ зубцов передач, дисков кодеров, лобсов подшипников ∆ частотный предел определяет максимальный оборот в минуту, при котором датчик может надежно подсчитывать.

При частоте 800 Гц с 24-зубной передачей максимальный обороты в минуту составляет 800 × 60 ÷ 24 = 2000 оборотов в минуту.частота 800 Гц PM18-08N должна быть проверена в соответствии с требованиями максимальной частоты импульсов приложения;.

Частые вопросы

Вопрос 1: В чем разница между PM18-08N-S и PM18-08N (без суффикса -S)?

Суффикс -S в серии Fotek PM18 обычно идентифицирует конкретную конфигурацию кабеля или разъема в многих диапазонах датчиков Fotek,S обозначает стандартную версию кабельного типа в отличие от варианта с разъемомОбе версии имеют одинаковые спецификации датчиков (8 мм, NPN, NO, 1030VDC, 800Hz).

Подтвердите точный тип соединения на этикетке продукта или в текущей документации Fotek PM18, поскольку правила суффикса могут варьироваться в зависимости от серии производства.

Вопрос 2: Расстояние обнаружения составляет 8 мм. Как температура влияет на это в рабочем диапазоне?

Температура влияет на частоту осциллятора в индуктивной схеме датчика, которая, в свою очередь, смещает точку переключения.

Для стандартных промышленных индуктивных датчиков расстояние обнаружения варьируется примерно на ± 10% в диапазоне рабочей температуры.это представляет собой изменение приблизительно ±0.8 мм.

Практический разрыв установки должен быть установлен в пределах 80% от номинального расстояния (приблизительно 6.4 мм) для поддержания надежного переключения по всему диапазону температур от холодного старта до постоянной рабочей температуры.

Вопрос 3: Может ли PM18-08N обнаруживать алюминиевые или нержавеющие компоненты, а не только железные металлы?

Коэффициенты коррекции цветных металлов для стандартных индуктивных датчиков составляют примерно: алюминий 0,3 × 0,4 × 2,4 × 3,2 мм эффективно), нержавеющая сталь (аустенитная) 0.6 ¢0.75× (эффективный 4,8×6 мм), латунный 0,4×0,5× (3,2×4 мм).

Это приблизительные значения, фактическая коррекция зависит от конкретного сплава и геометрии цели.Индуктивный датчик с меньшим корпусом (меньшее номинальное расстояние, но более высокий корекционный коэффициент на тип датчика) или другая технология датчика следует рассматривать..

Вопрос 4: Как вывод NPN PM18-08N подключается к стандартному ПЛК?

Трехпроводное подключение NPN: коричневый провод для подачи положительного (+ 24V DC), синий провод для подачи общего (0V), черный провод (вывод) для цифрового терминала ввода PLC NPN.

Когда датчик обнаруживает цель, транзистор NPN проводит и тянет входный терминал в сторону 0V PLC регистрирует логический вход 1.

При отсутствии цели выход открыт (высокая импеданс), и ПЛК регистрирует логику 0.Проверить минимальное требование PLC входной карты на состоянии тока (обычно 515 mA) выполняется с напряжением питания и сопротивление кабеля.

Вопрос 5: Что произойдет, если выход датчика будет короткосвязан с питанием?

Если черный выходной провод случайно сокращается до +24В (или синего, распространенного в схеме PNP), выходной транзистор проводит полный ток короткого замыкания.Стандартные индуктивные датчики включают защиту от короткого замыкания выхода, которая ограничивает ток через выходной этап до безопасного значения и предотвращает повреждение транзистора в кратковременных условиях отказа.

При постоянных коротких замыканиях питание должно быть немедленно отключено. Защитная схема обрабатывает временные сбои, но не предназначена для непрерывной работы в условиях короткого замыкания.
