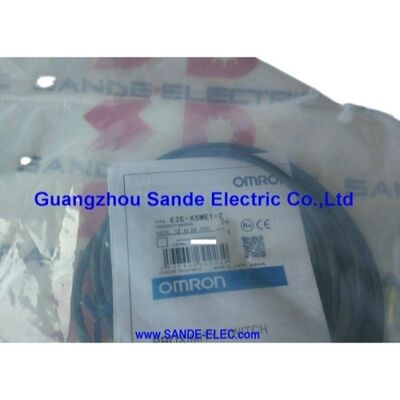

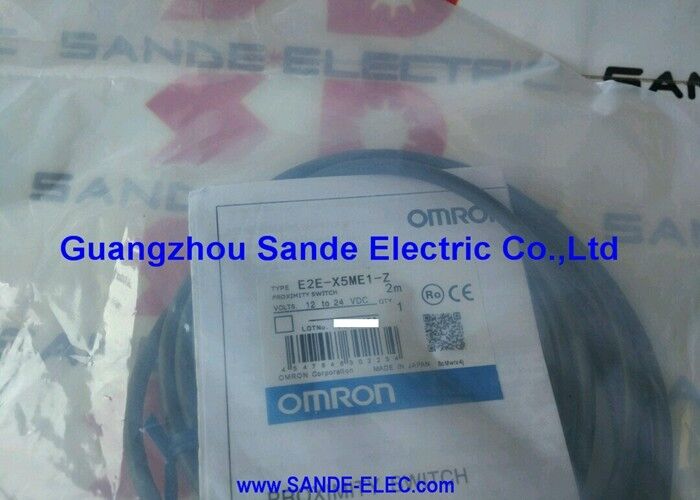

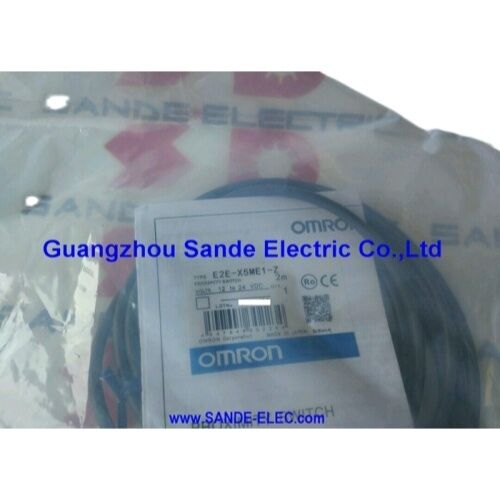

Сенсор коммутатора близости Omron E2E-X5ME1-Z E2EX5ME1Z

Omron E2E-X5ME1-Z | Индуктивный датчик приближения — M12, 5 мм, NPN NO, 12–24 В пост. тока, неэкранированный, IP67, кабель 2 м

Обзор

Omron E2E-X5ME1-Z представляет собой стандартный 3-проводной индуктивный датчик приближения NPN из серии E2E от Omron, рассчитанный на расстояние срабатывания 5 мм в цилиндрическом корпусе M12 с предварительно проложенным маслостойким кабелем длиной 2 метра.

Неэкранированная конструкция расширяет электромагнитное поле датчика за пределы лицевой части корпуса M12, обеспечивая диапазон обнаружения 5 мм от датчика диаметром 12 мм — подходит для обнаружения в условиях ограниченного пространства в тесных машинных узлах, где корпус M18 или M30 физически не поместится.

Суффикс Z подтверждает, что это вариант с кабельным выводом и маслостойкой оболочкой из ПВХ — промышленный стандарт для установки на оборудовании, где регулярное воздействие охлаждающей жидкости и смазочного масла является обычным явлением.

Выход NPN (сток) является стандартом для японского и восточноазиатского машиностроения, а также для входных модулей ПЛК, подключенных для отвода тока от выходов датчиков NPN.

Компания Omron разработала серию E2E, исходя из предпосылки, что датчики приближения должны быть достаточно надежными, чтобы фактически исчезнуть в машине — присутствовать на протяжении всего срока службы производства без необходимости обслуживания.

Защитные схемы (супрессор переходных напряжений, защита от короткого замыкания, защита от обратной полярности) и герметизация IP67 реализуют эту предпосылку, устраняя наиболее частые причины отказа базовых датчиков: кратковременные скачки напряжения от индуктивного переключения, кратковременные короткие замыкания на выходе при установке, перепутанные провода питания и попадание охлаждающей жидкости.

Ключевые характеристики

Неэкранированный M12 — 5 мм от компактного корпуса

Форм-фактор M12 делает E2E-X5ME1-Z физически одним из самых маленьких цилиндрических индуктивных датчиков стандартного производства.

Его диаметр корпуса 12 мм в сочетании с неэкранированной геометрией поля, проецирующей энергию обнаружения за пределы лицевой части, обеспечивает обнаружение на расстоянии 5 мм в датчике, который ввинчивается в пространство меньше стандартной головки болта.

Эта компактность напрямую служит приложениям в тесных машинных узлах: точки обнаружения оснастки между зажимными губками, проверка наличия внутри инструментальных узлов, подтверждение деталей в паллетах с близко расположенными карманами и обнаружение краев на направляющих рейках, где более крупные корпуса датчиков физически контактировали бы с мишенью.

Каждый миллиметр диаметра корпуса, сэкономленный в тесных пространствах, является степенью свободы, восстановленной в механическом дизайне.

Неэкранированная конструкция означает, что, как и в случае любого не заподлицо установленного датчика, окружающий металл должен находиться на указанном минимальном расстоянии от лицевой части и боковых сторон корпуса. Руководство по монтажу серии E2E указывает требуемые зазоры — соблюдение этих расстояний является наиболее распространенным этапом ввода в эксплуатацию, который предотвращает снижение диапазона обнаружения при в остальном правильных установках.

−40°C до +85°C — Диапазон, охватывающий реальные промышленные условия

Диапазон рабочих температур E2E-X5ME1-Z от −40°C до +85°C шире, чем у многих датчиков приближения этого класса. На холоде −40°C подходит для наружных установок, неотапливаемых складских помещений, холодильных камер пищевой промышленности и любого положения на машине в неотапливаемом здании во время зимнего запуска.

На горячем конце +85°C accommodates датчики рядом с тепловыделяющим технологическим оборудованием, в шкафах с ограниченным воздушным потоком или вблизи корпусов печей и сушилок.

Одно примечание, связанное с температурой: расстояние срабатывания незначительно изменяется с температурой (±10% от номинальных 5 мм в диапазоне от −25°C до +70°C; ±15% в полном диапазоне от −40°C до +85°C).

Расстояние настройки — где фактическая точка срабатывания настраивается во время установки — должно быть установлено в пределах указанного диапазона 0–4 мм, что обеспечивает достаточный запас от наихудшего температурного изменения расстояния.

FAQ

В1: В чем разница между E2E-X5ME1-Z и E2E-X5ME1-M1?

Оба являются индуктивными датчиками M12 NPN NO с расстоянием срабатывания 5 мм и идентичными электрическими характеристиками. Суффикс Z обозначает модель с предварительно проложенным кабелем длиной 2 метра со стандартным прямым выходом кабеля.

Суффикс M1 обозначает модель с разъемом M12 — отдельный штекерный разъем на корпусе датчика, который соединяется с установленным в полевых условиях кабелем M12. Выбирайте версию Z (кабель) для постоянных установок, где маршрут кабеля фиксирован и прост; выбирайте версию M1 (разъем) для приложений, где датчик может потребовать периодической замены без нарушения полевой проводки.

В2: Тип выхода NPN — как это влияет на проводку ПЛК?

Выход NPN (сток) означает, что датчик отводит ток через подключенную нагрузку к общему проводу, когда выход активен. Правильная проводка: вход ПЛК подключается между выходным проводом датчика (обычно черным в стандартной 3-проводной цветовой схеме) и положительным источником питания, а общий провод подключается к отрицательному источнику питания.

Входная карта ПЛК должна быть совместима с NPN — предназначена для приема сигналов стока. Карты входов, работающие только с PNP, требуют варианта датчика с выходом PNP (E2E-X5ME2-Z или эквивалент); подключение датчика NPN к входу, работающему только с PNP, не дает выходного отклика.

В3: Защита от короткого замыкания — означает ли это, что мне не нужен выходной предохранитель?

Защита от короткого замыкания в E2E означает, что датчик выдерживает кратковременное прямое короткое замыкание выходного провода на общий провод или источник питания во время установки без необратимого повреждения. Это не заменяет соответствующую защиту от перегрузки по току в общей схеме.

Для установок, питающих несколько нагрузок, или где контур питания включает другие датчики, использующие одну и ту же цепь, внешнее предохранение или ограничение тока, соответствующее конструкции цепи, по-прежнему является хорошей практикой.

В4: Расстояние срабатывания составляет 5 мм — какой фактический зазор обнаружения я должен установить?

Расстояние настройки составляет 0–4 мм. Это диапазон, в котором датчик надежно переключается ON — 80% от номинального расстояния срабатывания 5 мм. Установка фактического зазора на 2–3 мм (60% от номинального) обеспечивает запас от температурных эффектов, вариаций поверхности мишени и незначительной вибрации или механического износа со временем.

Датчик, установленный ровно на 4 мм (предел диапазона настройки), работает близко к границе стабильности и может проявлять прерывистое переключение в неблагоприятных условиях.

В5: Какие металлы обнаруживает E2E-X5ME1-Z, и влияет ли тип материала на расстояние срабатывания?

Датчик обнаруживает все электропроводящие металлы. Для стандартной железо/мягкой стали (номинальный материал мишени) расстояние срабатывания составляет 5 мм. Для нержавеющей стали эффективное расстояние обычно составляет 3–4 мм. Алюминий и латунь дают примерно 2 мм эффективного расстояния.

Медь наименее отзывчива, обычно 1,5 мм или меньше. Всегда измеряйте фактическую точку переключения с конкретным материалом мишени в условиях установки, когда мишень не является стандартным железом.
