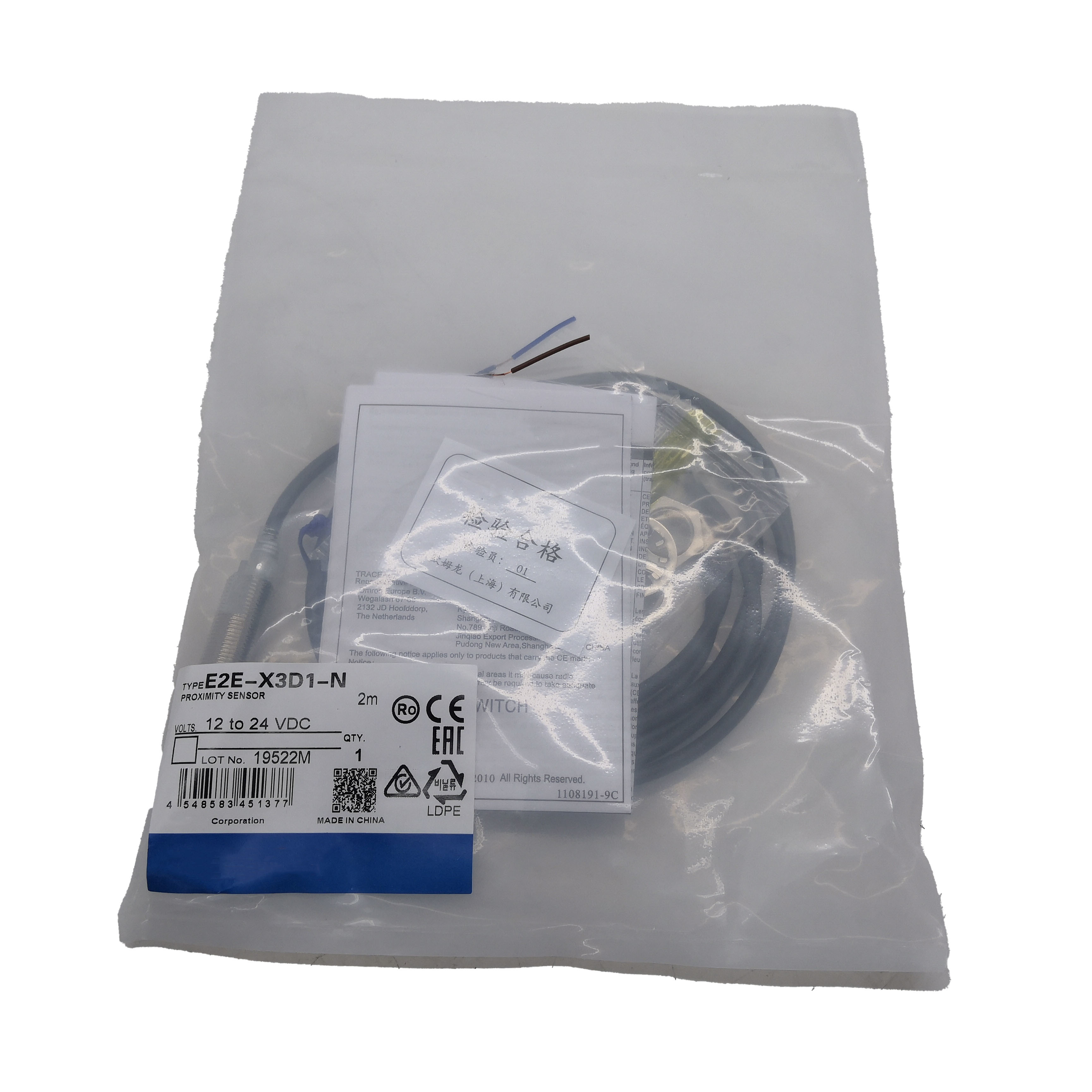

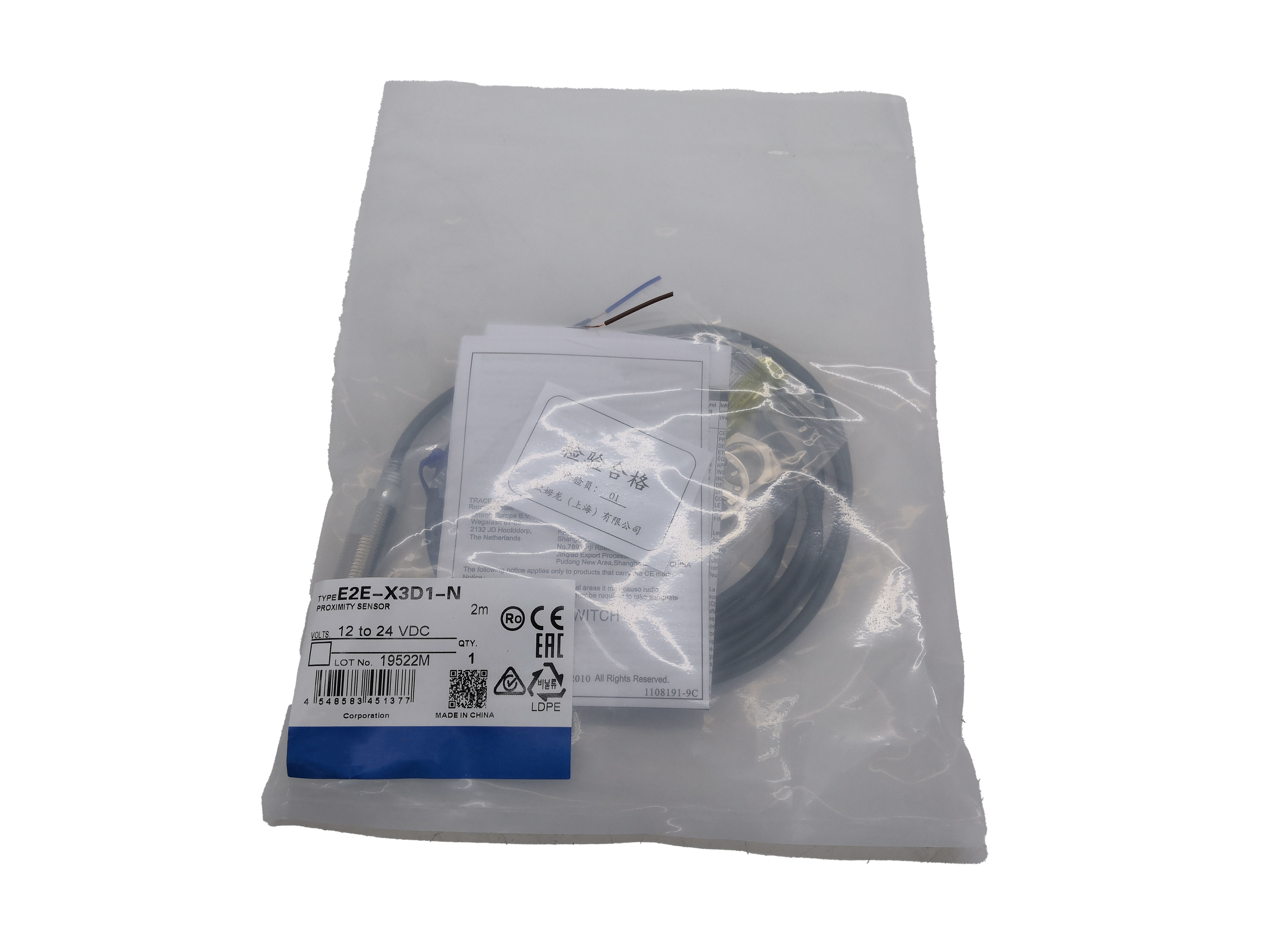

Индуктивный датчик приближения Omron E2E-X3D1-N
Бренд: Omron
Серия: E2E
Номер детали: E2E-X3D1-N / E2EX3D1N
Состояние: Новый | Бесплатная доставка
Надежная производительность для промышленной автоматизации
Индуктивный датчик приближения Omron E2E-X3D1-N олицетворяет десятилетия проверенной надежности в промышленных условиях. Этот двухпроводной нормально-открытый экранированный цилиндрический датчик M12 постоянного тока охватывает большинство задач обнаружения металла в станкостроении, автомобильной промышленности, производстве полупроводников, пищевой промышленности и общем сборочном производстве по всему миру.
Технические характеристики
| Параметр |
Значение |
| Тип корпуса |
Цилиндрический M12, с резьбой |
| Метод обнаружения |
Индуктивный (бесконтактный, вихревые токи) |
| Номинальное расстояние обнаружения |
3 мм |
| Диапазон настройки |
от 0 до 4,8 мм |
| Объект обнаружения |
Стандартный: мягкая сталь (Fe 360), 12×12×1 мм |
| Экранирование |
Экранированный (встраиваемый / заподлицо) |
| Конфигурация выхода |
DC 2-проводной, тип полярности |
| Режим работы выхода |
НО – Нормально открытый |
| Напряжение питания |
10–30 В постоянного тока (номинальное 12–24 В постоянного тока) |
| Потребляемый ток |
Макс. 13 мА |
| Ток нагрузки |
3–100 мА |
| Ток утечки |
Макс. 0,8 мА |
| Остаточное напряжение |
Макс. 3 В (при нагрузке 100 мА) |
| Частота переключения |
Макс. 1000 Гц |
| Рабочая температура |
−25°C до +70°C |
| Степень защиты |
IP67 (IEC 60529), маслостойкий |
| Корпус |
Никелированная латунь |
| Сертификаты |
CE (EN60947-1, EN60947-5-2), NEMA 1/4/6/12/13 |
Преимущества экранированной конструкции
Экранированная конструкция E2E-X3D1-N фокусирует электромагнитное поле вперед через чувствительную поверхность, позволяя устанавливать датчик заподлицо в металлических средах без помех от окружающих конструкций. Это устраняет необходимость в зазорах и упрощает проектирование оснастки.
Простота двухпроводной схемы постоянного тока
Двухпроводная схема работает как твердотельный переключатель последовательно с нагрузкой, обеспечивая прямую совместимость с цепями, изначально разработанными для механических переключателей. Это упрощает проводку и обслуживание, сохраняя при этом надежную работу.
Промышленная долговечность
Благодаря защите IP67, маслостойкой конструкции и прочному корпусу этот датчик выдерживает суровые промышленные условия, включая охлаждающую эмульсию, брызги режущего масла и периодические промывки.
Двойные светодиодные индикаторы
Зеленый индикатор настройки для точного позиционирования во время установки и красный индикатор работы для мониторинга состояния выхода в реальном времени. Оба светодиода остаются видимыми после установки для легкой диагностики.
Доступные варианты
| Номер детали |
Кабель/подключение |
Длина |
| E2E-X3D1-N 2M |
Предварительно подключенный, маслостойкий ПВХ |
2 метра |
| E2E-X3D1-N 5M |
Предварительно подключенный, маслостойкий ПВХ |
5 метров |
| E2E-X3D1-N 10M |
Предварительно подключенный, маслостойкий ПВХ |
10 метров |
| E2E-X3D1-M1G 2M |
Разъем M12 с быстрым отключением |
– |
| E2E-X3D1-U 2M |
Предварительно подключенный, маслостойкий кабель из полиуретана |
2 метра (гибкий/износостойкий) |
Часто задаваемые вопросы
Каково максимальное расстояние между двумя датчиками E2E-X3D1-N при установке нескольких блоков?
Датчики, установленные рядом, требуют разделения между осевыми линиями не менее 30 мм. Датчики, установленные друг напротив друга, требуют зазора между лицевыми сторонами не менее 20 мм, чтобы предотвратить взаимное влияние.
Что произойдет, если нагрузка превысит максимальный рейтинг 100 мА?
Нагрузки, превышающие 100 мА, могут повредить выходную цепь. Для приложений с более высоким током используйте датчик для коммутации катушки реле, а не непосредственно нагрузки.
Можно ли использовать E2E-X3D1-N с источником питания 12 В постоянного тока?
Да, датчик работает от 10 до 30 В постоянного тока, что охватывает номинальные источники питания 12 В и 24 В. Обратите внимание, что остаточное напряжение составляет более высокий процент от общего напряжения в системах 12 В.
Как подтвердить правильное положение датчика во время установки?
Используйте зеленый светодиодный индикатор настройки. Расположите датчик посередине между точками, где светодиод включается и выключается, затем затяните контргайку.
Совместим ли этот датчик с модулями входов ПЛК с твердотельными реле?
Да, датчик совместим со стандартными дискретными входными модулями с твердотельными реле от основных производителей ПЛК, включая Siemens, Allen-Bradley, Mitsubishi и Omron.
