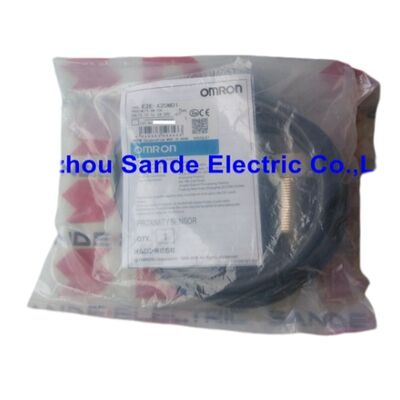

Коммутатор датчика близости Omron E2E-X2OMD1 E2EX2OMD1 E2E-X2OMD1 E2EX2OMD1

Omron E2E-X20MD1 ∙ Индуктивный датчик близости ∙ M30 Не защищенный, 20 мм NO, DC 2-wire, 10 ∙ 30VDC, 100Hz, Dual LED, IP67, Нефтяной кабель

Обзор

ВOmron E2E-X20MD1является самой большой стандартной моделью в серии E2E M30 без экрана, обеспечивающей 20 мм индуктивного датчика от корпуса M30 с выходом 2-провода постоянного тока, обычно открытым.

Двадцать миллиметров - это не произвольная цифра, это практический максимум для неэкранированного индуктивного датчика в стандартном формате M30.достигается путем максимизации объема колеблющегося поля без ограничения внутреннего экранирования.

Логика выбора датчика 20 мм вместо устройства меньшего диапазона M18 или M12 обычно сводится к одной из трех реалий установки:Цель не может быть надежно расположена в более коротком промежутке из-за накопления толерантности машины.; целевая поверхность является нерегулярной (литые поверхности, грубые ковки, оттиснутые края) и может варьироваться в соответствии с представленным расстоянием;или датчик должен быть установлен на определенном расстоянии от движущейся цели, которая колеблется или колеблется во время цикла машины.Во всех трех случаях 16 мм расстояние установки E2E-X20MD1 обеспечивает достаточно широкую стабильную зону обнаружения для размещения вариации без обнаружения сбоев.

Поскольку датчик M30 не имеет экрана, установка требует знакомого протокола монтажа без сброса воды: поверхность датчика должна выступать из его монтажного отверстия,с окружающей металлической структурой, расположенной за активной зоной обнаружения, а не на уровне с ней.

Это компромисс, который делает 20 мм достижимыми из корпуса M30 ∙ неограниченное поле простирается во всех направлениях,который требует зоны без металла вокруг кончика датчика, но обеспечивает диапазон, который не может соответствовать защищенным датчикам с одинаковым размером корпуса.

Основные характеристики

20мм датчик M30 не защищенный потолок

Прогрессирование от защищенной к незащищенной конструкции в линейке Omron M30 E2E является последовательным: защищенная M30 достигает расстояния обнаружения 10 мм (E2E-X10D1);вариант без экрана удваивает его до 20 мм (E2E-X20MD1).

The unshielded field's extended range is the result of allowing the oscillator coil to radiate its field in all directions rather than confining it to a forward cone — the total available field energy reaches the target at greater distances, но поле также распространяется в сторону, требуя установки изолировать датчик от бокового металла.

Для стандартной железной испытательной пластины 54 × 54 × 1 мм расстояние 20 мм измеряется по оси, когда пластина приближается прямо к поверхности датчика.большинство машинных целей подходят под фиксированным углом и представляют постоянную область для датчика.

Если цель значительно меньше 54 × 54 мм, эффективное расстояние обнаружения сокращается пропорционально.

Цели, большие, чем стандартная пластина, не увеличивают расстояние обнаружения значительно за пределы номинального 20 мм, поскольку геометрия поля ограничивает максимальный диапазон обнаружения независимо от зоны цели.

Отзыв на 100 Гц подходит для большого формата

Частота переключения 100 Гц E2E-X20MD1 ниже, чем у меньших моделей E2E, и напрямую связана с более крупной схемой осциллятора датчика.

При размерах корпуса M30 с 20 мм датчиком, the oscillator operates at lower frequencies to support the larger coil geometry — higher-frequency oscillation in a large coil produces field characteristics that reduce sensing range rather than improving it.

Сто Гц обеспечивает 100 циклов обнаружения в секунду, адекватных практически для всех приложений присутствия/отсутствия, где целью является крупный компонент машины, движущийся со средней промышленной скоростью.

Единственное применение, где 100 Гц может быть меньше, - это высокоскоростное подсчет больших целей, быстро проходящих мимо фиксированной точки датчика.такие как бутылки на высокоскоростных линиях заполнения или предметы на высокоскоростных конвейерах на расстояниях, которые требуют обнаружения со скоростью более 50 в секунду.

Для таких применений перед выбором датчика необходимо оценить, совместим ли предел 100 Гц с требуемой частотой обнаружения.

Большая стандартная целевая область и нежелезная коррекция

Стандартная цель испытания 54 × 54 мм имеет такие размеры, чтобы обеспечить полное освещение характеризуемого поля чувствительности во время испытания, что является следствием геометрии широкого поля неэкранированной катушки M30.

Для реальных целей, меньших 54 мм квадрата, правило заключается в том, что эффективный диапазон масштабируется приблизительно с квадратным корнем соотношения площади цели.Цель размером 27 × 27 мм (четверть стандартной площади) дает примерно половину номинального диапазона, примерно 10 мм для железной цели..

Для целей, не содержащих железо: алюминий приблизительно 0,3×0,4 × железа (6×8 мм), латунь приблизительно 0,4×0,5 × (8×10 мм), нержавеющая сталь 0,6×0,75 × (12×15 мм).

Это приблизительные показатели для целей плоской плиты стандартных измерений испытания; фактические значения зависят от сплава, толщины цели и геометрии подхода.Всегда проверяйте расстояние переключения эмпирически с конкретной целью в предполагаемой установке, прежде чем приступить к механической конструкции.

Частые вопросы

Вопрос 1: Какова требуемая зона без металла вокруг кончика датчика E2E-X20MD1?

Omron указывает зону, свободную от металлов, для неэкранированных датчиков M30 в руководстве по установке E2E.с монтажной металлической поверхностью, отклоненной от датчиков по меньшей мере на один диаметр корпуса (30 мм) с каждой стороны.

Проход через крепление не должен превышать диаметр корпуса и не должен иметь металлического материала в указанной зоне кончика датчика.

Нарушение этой зоны уменьшает расстояние обнаружения и может привести к тому, что датчик обнаружит окружающие металлические изделия, а не намеченную цель.

Вопрос 2: Как быстро при частоте 100 Гц мишень может перемещаться через поле чувствительности и все же быть надежно обнаружена?

При частоте 100 Гц один цикл обнаружения занимает 10 мс. Для надежного обнаружения цель должна войти и оставаться в поле обнаружения в течение по крайней мере одного полного цикла 10 мс.Цель занимает любую 10 мм зону в течение 10 миль., просто выполняет минимальные требования.

При более высокой скорости или с меньшими целями время транзита через активное поле может быть короче одного цикла, что приводит к пропущенным обнаружениям.

Вычислить время транзита = длина цели в направлении движения ÷ скорость приближения и подтвердить, что это превышает 10 мс при пределе безопасности.

Вопрос 3: Можно ли использовать E2E-X20MD1 в качестве детектора нулевой скорости или стояночной скорости?

Да, датчик обнаруживает присутствие или отсутствие крупной железной цели статически, не требуя движения цели для работы.

Для обнаружения с нулевой скоростью датчик расположен так, чтобы обнаруживать цель, установленную на вращающемся вале или движущемся компоненте.

Когда движение останавливается, цель либо остается в поле восприятия (если остановлена в зоне обнаружения), либо выходит из него.Логика управления определяет, какое состояние представляет собой "застой" в зависимости от геометрии установки.

Вопрос 4: доступен ли E2E-X20MD1 с конечным разъемом вместо предварительно проводного кабеля?

E2E-X20MD1-M1G - это версия M12 IEC-коннектора того же датчика,предоставление интерфейса, отключаемого от поля, для установок, где предпочтительнее замена датчиков без перерыва кабеляE2E-X20MD1-M1 - это версия соединителя M12 со стандартным (не IEC) расположением булавок.

Все варианты имеют одинаковые спецификации датчиков; единственное отличие заключается в способе подключения.

Вопрос 5: Как монтировать E2E-X20MD1, если мишень приближается под углом, а не прямо?

Аксиальный подход (цель движется непосредственно к и от датчика) дает номинальное расстояние 20 мм.

Приближение вне оси √ цель, движущаяся параллельно поверхности датчика,или на изогнутом пути результаты в более короткое эффективное расстояние переключения, потому что цель входит и выходит из сильнейшей зоны поля под углом.

Для приложений в виде конвейера, где цель проходит перед боковым датчиком, расстояние переключения зависит от угла подхода и размеров цели.

Эмпирическое испытание с фактической целью и профилем движения является наиболее надежным способом определения эффективного положения переключения в неосевых установках.
