Omron E2EQ-X7D1-M1GJ | Индуктивный датчик приближения с защитой от брызг — M18 с фторполимерным покрытием, 7 мм НЗ, 2-проводной постоянного тока, 500 Гц, IP67, разъем M12 с хвостиком

Обзор

Omron E2EQ-X7D1-M1GJ — это индуктивный датчик приближения с защитой от брызг — вариант стандартной конструкции M18 E2E серии E2EQ, отличающийся фторполимерным покрытием, нанесенным на чувствительную поверхность и корпус. Именно это покрытие является причиной существования этого датчика.

При дуговой сварке, как роботизированной, так и ручной, горячие металлические капли, выбрасываемые из сварочной ванны, попадают на все в радиусе нескольких метров от дуги: на оснастку, инструменты, проводку и датчики. На обычном датчике с открытой латунной или нержавеющей поверхностью эти капли остывают и затвердевают, прилипая к поверхности.

Когда слой накопленных брызг становится достаточно толстым, он нарушает электромагнитное поле датчика и вызывает сбой обнаружения — или процесс удаления брызг царапает чувствительную поверхность и изменяет зазор. На поверхности с фторполимерным покрытием затвердевшие капли не удерживаются.

Антиадгезионные свойства покрытия позволяют легко и чисто удалять брызги путем протирания или постукивания, не повреждая нижележащую поверхность и не изменяя характеристики обнаружения.

Датчик соответствует всем стандартным спецификациям E2E для экранированной конфигурации M18 7 мм: 2-проводной выход постоянного тока НЗ, рабочий диапазон 10–30 В, частота переключения 500 Гц, два светодиодных индикатора и герметизация IP67 с защитой от масла.

Хвостик длиной 0,3 м с разъемом M12 IEC — это формат подключения, который позволяет заменить датчик без доступа к проводке внутри станка — отсоедините M12 на конце хвостика, вставьте замену в монтажное отверстие, подключите, готово.

В сварочных ячейках, где датчики изнашиваются из-за накопления брызг по графику, а скорость замены влияет на время безотказной работы ячейки, такое расположение разъема является практичной особенностью обслуживания.

Ключевые характеристики

Фторполимерное покрытие — проблема брызг решена с помощью материала

При дуговой сварке образуются брызги, когда расплавленный металл выбрасывается из сварочной ванны — это следствие нестабильности дуги, неправильной скорости подачи проволоки или химического состава основного металла. Даже при оптимизированных сварочных процессах образование некоторых брызг неизбежно.

Вопрос для конструкторов машин заключается не в том, попадут ли брызги на датчик, а в том, что произойдет, когда это случится.

Фторполимерные полимеры (химически схожие с ПТФЭ) имеют настолько низкую поверхностную энергию, что капли расплавленного металла не могут смачивать поверхность — они попадают, остывают и остаются на покрытии, не образуя металлургической или механической связи. В результате брызги легко удаляются, а не накапливаются.

Серия Omron E2EQ применяет это покрытие к чувствительной поверхности и носику корпуса датчика — областям, которые обращены к зоне сварки и подвергаются наибольшему потоку капель во время сварочных циклов.

Стандартные датчики приближения в сварочных средах обычно требуют ежедневного или посменного удаления брызг для поддержания надежного обнаружения. E2EQ-X7D1-M1GJ значительно увеличивает этот интервал, снижая как нагрузку на техническое обслуживание, так и риск повреждения чувствительной поверхности во время очистки.

Это не делает датчик неуязвимым к сильному продолжительному накоплению брызг — при чрезвычайно интенсивных процессах образования брызг регулярная легкая очистка по-прежнему является хорошей практикой — но усилия значительно снижаются по сравнению с непокрытыми аналогами.

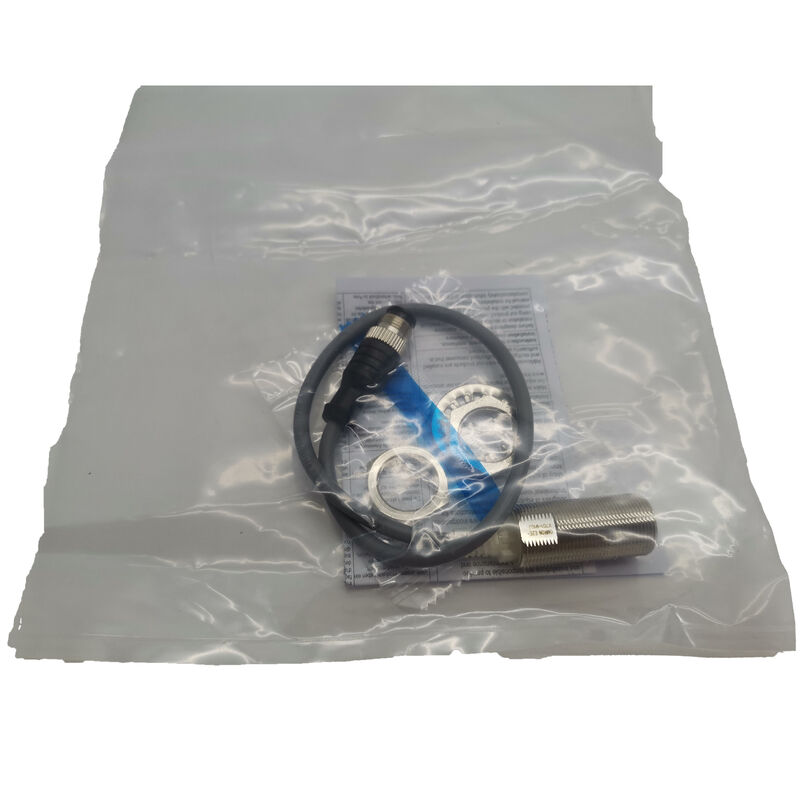

Подключение хвостика M12 — быстрая замена в сварочных ячейках

Кабель хвостика длиной 0,3 м выходит из корпуса датчика и заканчивается полевым разъемом IEC M12. В станке ответный кабель M12 проходит от панели управления или распределительной коробки и подключается к этому разъему.

Установка датчика состоит из ввинчивания датчика в монтажное отверстие, фиксации гайкой M12 и подключения разъема M12 — двухминутная операция, которую может выполнить специалист по техническому обслуживанию без электроинструментов или доступа к панели.

Когда датчик в конечном итоге потребует замены, процесс обратный и занимает те же две минуты.

Фиксированный кабель станка остается на месте; меняется только блок хвостика датчика.

Это важно в автоматизированных сварочных ячейках, где целью является замена вышедшего из строя датчика во время смены, и где доступ к клеммным колодкам внутри запертого электрического шкафа в рабочее время невозможен.

Двойные светодиодные индикаторы в сварочной среде

Красный светодиод выхода и зеленый светодиод диапазона установки на E2EQ-X7D1-M1GJ обеспечивают такое же подтверждение ввода в эксплуатацию и работы, как и другие датчики E2E с двумя индикаторами.

В сварочных ячейках, где датчик обычно установлен близко к сварочной оснастке, видимость светодиодов позволяет техническому специалисту, стоящему у двери ячейки, подтвердить правильность работы датчика, не входя в ячейку и не проверяя диагностический экран ПЛК. Состояние ВКЛ/ВЫКЛ красного светодиода отражает каждый цикл закрытия и открытия оснастки; отсутствие вспышки в ожидаемый момент цикла указывает на проблему обнаружения, пока ячейка еще работает.

Часто задаваемые вопросы

В1: Как фторполимерное покрытие влияет на дистанцию срабатывания датчика?

Фторполимерное покрытие наносится тонким слоем на чувствительную поверхность — его толщина не изменяет номинальную дистанцию срабатывания 7 мм в измеримых пределах.

Покрытие электрически прозрачно на частотах, используемых схемой индуктивного обнаружения, поэтому характеристики обнаружения цели идентичны непокрытому варианту E2E-X7D1.

Диапазон установки 0–5,6 мм остается действительным диапазоном установки. При замене E2EQ на стандартный E2E не требуется корректировка зазора срабатывания.

В2: Может ли накопление брызг полностью заблокировать функцию обнаружения E2EQ-X7D1-M1GJ?

Тонкий слой затвердевших брызг на фторполимерной поверхности не оказывает существенного влияния на срабатывание, потому что: (а) металлические брызги проводят индуктивное поле и могут даже немного его расширить; и (б) накопленный слой остается слабо связанным и может быть удален легким протиранием между циклами.

Очень сильное накопление в течение многих циклов без какой-либо очистки может в конечном итоге уменьшить проникновение поля к цели — зеленый светодиод диапазона установки, который гаснет или мигает во время цикла оснастки, является практическим индикатором того, что поверхность датчика нуждается в очистке.

В3: Имеет ли разъем M12 на E2EQ-X7D1-M1GJ рейтинг для работы в сварочной ячейке?

Разъем M12 имеет степень защиты IP67 при соединенном состоянии. В сварочных ячейках разъем следует располагать подальше от прямой зоны брызг — хвостик длиной 0,3 м обеспечивает некоторое расстояние для маршрутизации.

Корпус разъема обычно не имеет фторполимерного покрытия, поэтому сильное накопление брызг на открытом разъеме со временем может привести к ухудшению герметичности. Прокладывайте хвостик так, чтобы разъем M12 находился за экраном или в защищенном канале прокладки кабеля, где это возможно.

В4: Какой стандартный объект обнаружения для этого датчика, и почему он меньше диаметра корпуса M18?

Стандартный объект обнаружения (железная пластина 18 × 18 × 1 мм) определен для соответствия эффективной площади поля обнаружения экранированного датчика M18.

Поле обнаружения проецируется от чувствительной поверхности в виде конуса, эффективный диаметр которого на номинальной дистанции срабатывания (7 мм) составляет примерно 18 мм — что соответствует стандартным размерам цели. Меньшие цели дают пропорционально меньшие эффективные дистанции срабатывания; большие цели дают результаты, близкие к номинальным 7 мм.

Для целей меньшего размера, чем стандартный, проверьте фактическую точку переключения при установке.

В5: Может ли E2EQ-X7D1-M1GJ напрямую заменить E2E-X7D1-M1GJ в существующей установке?

Да. Варианты E2EQ и E2E модели X7D1-M1GJ имеют одинаковые размеры корпуса M18 × 1 мм, дистанцию срабатывания, 2-проводной выход постоянного тока НЗ, хвостик с разъемом M12 IEC, частоту 500 Гц и защиту IP67. Единственное физическое отличие — фторполимерное покрытие на E2EQ.

При замене одного на другой не требуется никакой корректировки проводки, параметров ПЛК или механического зазора. Используйте E2EQ в сварочных средах; E2E — в не сварочных применениях, где брызгозащитное покрытие не требуется.
