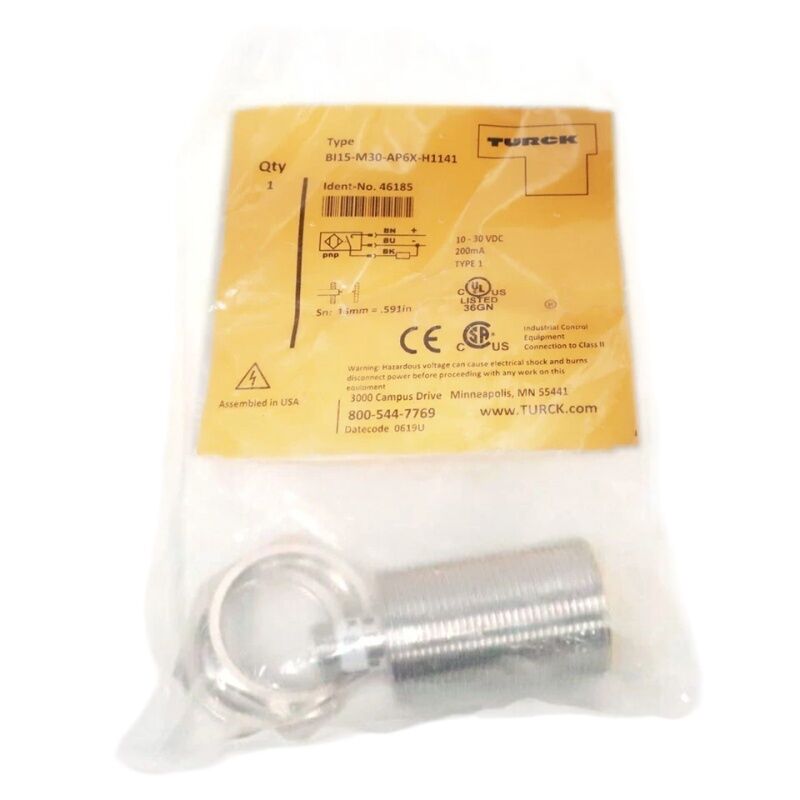

Датчик переключателя близости TURCK Bi15-M30-AP6X Bi15M30AP6X Bi15-M3O-AP6X

Turck Bi15-M30-AP6X | Индуктивный датчик приближения — 15 мм, M30, PNP NO, 10–30 В пост. тока, с утопленным монтажом, 300 Гц, кабель 2 м

Обзор

Индуктивный датчик приближения Turck Bi15-M30-AP6X серии Bi от Turck с утопленным монтажом обеспечивает номинальное расстояние срабатывания 15 мм в цилиндрическом корпусе M30 с выходом PNP нормально открытый.

Он работает от 10 до 30 В пост. тока, охватывая системы управления как на 12 В, так и на 24 В пост. тока, потребляет до 200 мА через нагрузку и переключается с частотой до 300 Гц для обнаружения умеренно быстро движущихся металлических объектов.

Предварительно подключенный кабель длиной 2 метра напрямую подключает его к жгуту датчиков станка без необходимости отдельного полевого разъема.

15 миллиметров от датчика M30 с утопленным монтажом — это конкретная комбинация, для которой эта модель разработана.

Утопленный монтаж означает, что лицевая поверхность датчика находится на одном уровне или утоплена в металлическом кронштейне, что защищает чувствительную поверхность от механических ударов проходящими объектами и позволяет устанавливать датчик в тесных полостях, где выступающая лицевая поверхность не утопленного датчика будет контактировать с объектом или окружающей конструкцией.

Расстояние срабатывания 15 мм обеспечивает необходимый зазор между установленным датчиком и траекторией приближения обнаруживаемого объекта — достаточный запас для вариаций объекта, вибрации и допусков в механической конструкции станка.

Выход PNP (источник) совместим со стандартной картой ПЛК с входом PNP, широко используемой в европейских станках.

Когда металлический объект попадает в зону действия датчика, выходной транзистор включается и подает ток на подключенную нагрузку — вход ПЛК, катушку реле или индикатор — от шины питания положительного напряжения через нагрузку к общему возврату.

Основные характеристики

Утопленный монтаж на M30 — Механическое преимущество

Датчики с утопленным монтажом, такие как Bi15-M30-AP6X, удерживают свое электромагнитное поле близко к лицевой поверхности, минимально проецируя его в стороны.

Такая геометрия поля достигается за счет экранирования, интегрированного в корпус датчика — проводящее кольцо вокруг лицевой поверхности датчика фокусирует поле вперед и подавляет боковое проецирование, позволяя датчику быть окруженным металлом со всех сторон, кроме лицевой, без потери чувствительности.

Практический результат — гибкость установки, которую не предлагают не утопленные датчики: Bi15-M30-AP6X может быть ввинчен в стальной кронштейн и зафиксирован прилагаемой шестигранной гайкой с лицевой поверхностью заподлицо с поверхностью, защищая его от ударов проходящим поддоном, заготовкой или цепью.

На конвейерных линиях, системах транспортировки поддонов и штамповочном оборудовании, где точка срабатывания находится на пути движущихся тяжелых компонентов, утопленный монтаж — это не удобство, а требование, которое обеспечивает физическую целостность датчика на протяжении всего срока службы станка.

Резьба M30 × 1,5 мм — это стандартный метрический формат резьбы, подходящий для крепежных гаек, распространенных в станках европейского стандарта, и совместимый с полным ассортиментом монтажных аксессуаров Turck для M30.

Частота переключения 300 Гц и ток нагрузки

Триста герц соответствуют циклу переключения примерно 3,3 мс — достаточно для обнаружения объектов, движущихся с умеренными скоростями конвейера, или проходящих обработанных элементов с типичными скоростями подачи.

Для объекта размером 15 мм, проходящего мимо лицевой поверхности датчика на конвейере со скоростью 1 м/с, 300 Гц обеспечивают примерно четыре цикла обнаружения во время прохождения объекта — более чем достаточно для надежного обнаружения края и стабильного переключения выхода.

Максимальный ток нагрузки 200 мА покрывает стандартные нагрузки входов ПЛК (обычно 5–20 мА), небольшие катушки реле (20–100 мА) и непосредственно индикаторные лампы. Для нагрузок с большим потреблением тока свыше 200 мА требуется промежуточное реле вместо прямого подключения к выходу датчика.

FAQ

В1: Является ли Bi15-M30-AP6X тем же самым, что и Bi15-M30-AP6X-H1141?

Суффикс H1141 обозначает конкретный вариант кабеля и разъема. Bi15-M30-AP6X — это базовый номер детали, описывающий электрические и механические характеристики датчика: 15 мм расстояние срабатывания, M30, PNP NO, 10–30 В пост. тока.

Обозначение H1141 указывает на конкретную версию кабеля — в данном случае предварительно собранный кабель длиной 2 метра. Оба относятся к одному и тому же дизайну датчика.

При заказе подтвердите полный номер детали, включая суффикс кабеля/разъема, чтобы обеспечить правильный стиль подключения для вашей установки.

В2: Может ли Bi15-M30-AP6X обнаруживать цели из нержавеющей стали или алюминия?

Да, но с уменьшенным эффективным расстоянием срабатывания. Индуктивные датчики реагируют на все электропроводящие металлы, но расстояние срабатывания рассчитано для стандартных ферромагнитных целей.

Для нержавеющей стали эффективное расстояние обычно составляет 60–80% от рейтинга для железа; для алюминия и латуни оно снижается примерно до 30–50%. Если обнаруживаемый объект является цветным металлом, проверьте достижимое расстояние срабатывания для этого материала по данным коэффициентов коррекции Turck и соответствующим образом отрегулируйте положение установки.

В3: В чем разница между Bi15-M30-AP6X (утопленный) и не утопленным датчиком M30 с расстоянием срабатывания 15 мм?

Не утопленный (неэкранированный) датчик M30 проецирует свое электромагнитное поле за пределы лицевой поверхности и в стороны, что обеспечивает большее расстояние срабатывания для данного размера корпуса, но его нельзя устанавливать в окружении металла — окружающий металл поглощает поле и уменьшает или исключает обнаружение.

Утопленная конструкция Bi15-M30-AP6X фокусирует поле вперед, позволяя устанавливать его в металлический кронштейн ценой ограничения расстояния срабатывания до 15 мм, а не 20–22 мм, которые неэкранированный M30 мог бы достичь на открытом воздухе.

В4: Индикатор светодиода — что он означает?

Одиночный светодиод на Bi15-M30-AP6X загорается, когда выход находится в активном (ВКЛЮЧЕННОМ) состоянии — обнаружен объект, выходной транзистор проводит ток.

Это индикатор состояния выхода, а не индикатор питания. Горящий светодиод подтверждает как то, что объект находится в зоне действия датчика, так и то, что выход проводит ток — полезно для проверки настройки и быстрого устранения неисправностей на работающем станке без необходимости использования отдельного вольтметра.

В5: Какие защитные схемы включает Bi15-M30-AP6X?

Индуктивные датчики серии Bi от Turck включают защиту от обратной полярности соединений питания и короткого замыкания на выходе — датчик не будет поврежден кратковременным замыканием выходного провода на общий или неправильной полярностью питания во время установки.

Эти защиты снижают риск ошибок при установке и устраняют необходимость во внешних последовательных защитных компонентах в стандартной проводке станков. Длительные короткие замыкания или длительная обратная полярность, выходящие за пределы переходной устойчивости датчика, приведут к повреждению, поэтому устраняйте ошибки в проводке своевременно.
