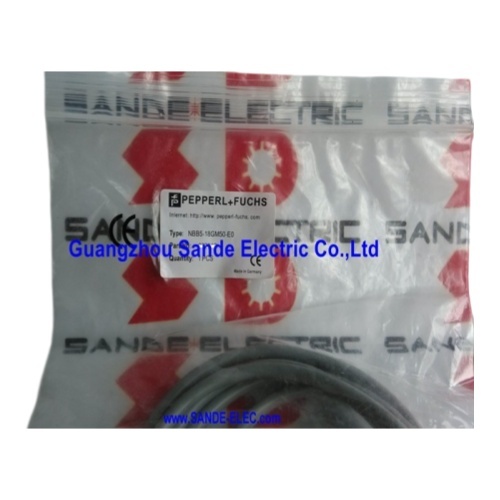

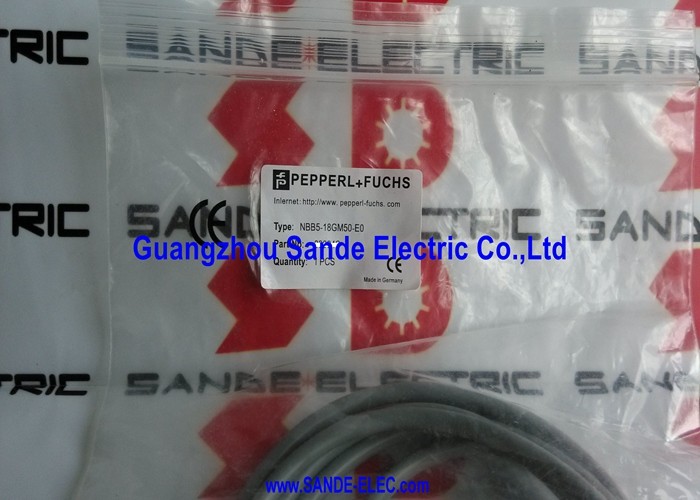

Датчик переключателя близости NBB5-18GM50-E0 NBB5-18GM50-E0

Pepperl+Fuchs NBB5-18GM50-E0∙ Индуктивный датчик близости ∙ M18, 5 мм, NPN NO, 5 ∙ 36VDC, Флеш, 1950 Гц, 2-метровый кабель, расширенная температура

Обзор

ВПерец + лисица NBB5-18GM50-E0является индуктивным датчиком близости с расплавленной установкой из серии Pepperl+Fuchs NBB Basic,обеспечивающий 5 мм дальности обнаружения от цилиндрического корпуса M18 с нормально открытым выходом NPN и исключительно широким диапазоном напряжения питания от 5 до 36 В постоянного тока.

Один.950Hz switching frequency is its most distinctive specification — roughly 5× the switching rate of a standard proximity sensor — making it the correct choice for applications that count fast-moving teeth, отверстия или отметины на вращающихся компонентах, где обычный датчик 300-500 Гц пропустит импульсы между сканированиями.

Диапазон питания 5 36 В является еще одной спецификацией, которая отличается от большинства сопоставимых датчиков, которые обычно требуют 10 30 В постоянного тока.

Нижняя граница 5 В охватывает установки, питающиеся непосредственно от 5 В логических источников питания в встроенных системах управления, испытательном оборудовании и приборных панелях, где 24 В постоянного тока не доступно.Верхняя граница 36В предназначена для источников питания с большим допуском регулирования и для установок, где номинальное питание 24В может вырасти до 30В или выше в условиях легкой нагрузки.

Extended temperature operation from −40°C to +85°C gives the NBB5-18GM50-E0 the widest thermal operating window in its class — appropriate for the range of environments the "extended temperature range" designation on Kempston Controls and Pepperl+Fuchs' own product description confirmsХолодные хранилища, оборудование на открытом воздухе в суровых климатических условиях и технологическое оборудование вблизи источников тепла все подпадают под спецификацию.

Основные характеристики

1950 Гц

Подавляющее большинство индуктивных датчиков близости переключаются в диапазоне 200-800 Гц. На частоте 1950 Гц NBB5-18GM50-E0 завершает цикл переключения примерно за 0,5 мс.

В практическом смысле: при скорости вращения 1000 оборотов в минуту на передаче с 20 зубами датчик должен обнаруживать и выпускать 20 000 зубных проходов в минуту 333 случая в секунду.

Датчик частоты 400 Гц справляется с этим удобно с коэффициентом безопасности около 1,2 раз; датчик частоты 1950 Гц справляется с этим с коэффициентом почти 6 раз,обеспечивая диапазон обнаружения, который гарантирует, что никакие события с прохождением зуба не будут пропущены даже при увеличении скорости вращения или при незначительном изменении эффективного времени переключения датчика с температурой.

Спецификация 950 Гц делает NBB5-18GM50-E0 непосредственно применимым к тахометрии (измерение скорости с передачи или диска кодера), измерению потока с турбинометров с близко расположенными лопастями,подсчет циклов машины с высокими скоростями, и распознавание положения на быстроиндексируемых вращающихся столах.

В любом приложении, где скорость обнаружения превышает несколько сотен событий в секунду, спецификация частоты переключения должна быть первым критерием фильтрации при выборе датчиков и 1,950 Гц обеспечивает большое пространство.

Диапазон подачи 5 ∙ 36 В ∙ Гибкость напряжения на практике

Большинство индуктивных датчиков близости требуют напряжения питания не менее 10 В постоянного тока для питания внутреннего осциллятора и выходной ступени.Способность NBB5-18GM50-E0 работать с 5В постоянного тока преодолевает разрыв между промышленными схемами автоматизации 24В постоянного тока и 5В логическими источниками питания, обнаруженными в системах на базе микроконтроллеров, испытательная аппаратура и лабораторная автоматизация.

Датчик близости, совместимый с 5V, исключает необходимость в преобразователе усиления или отдельном 24V источнике питания в встроенных системах.его выход NPN подключается к входу микроконтроллера GPIO с подъемным резистором на 5 В, и схема обнаружения завершена без дополнительного оборудования для преобразования мощности.

В высоком уровне толерантность 36 В постоянного тока включает в себя полный диапазон напряжения 24 В постоянного тока промышленных источников питания, включая их толерантность регулирования (± 15% выше номинального 24 В = 27,6 В) и случайные транзиторы,без входа датчика в состояние отказа или деградации его частоты переключения при повышенном напряжении питания.

Частые вопросы

Вопрос 1: Чем NBB5-18GM50-E0 отличается от стандартного датчика близости M18?

Три вещи выделяются: частота переключения 950 Гц (против 300 800 Гц для большинства датчиков M18), диапазон питания 5 36 В (против 10 30 В для большинства) и расширенная температура от -40 ° C до + 85 ° C.

Стандартные датчики M18 являются адекватными для обнаружения присутствия/отсутствия типичной машины; NBB5-18GM50-E0 специфицируется там, где высокая частота обнаружения, широкая совместимость питания,или требуются экстремальные температурные характеристики.

Вопрос 2: Можно ли использовать NBB5-18GM50-E0 для измерения скорости с редуктора?

Подключайте выход NPN к входу для подсчета импульсов на ПЛК, счетчике или микроконтроллере.Подсчет за единицу времени, разделенный на количество зубов на оборот, дает скорость вращения.

При частоте переключения в 1 950 Гц датчик точно подсчитывает примерно 1 950 зубопроходных событий в секунду.000 событий в секунду - в пределах возможностей датчика с почти 2-кратным головоломком.

Вопрос 3: Совместим ли этот датчик с входной картой PLC постоянного тока 24 В?

При постоянном питании 24 В выход NPN работает в пределах диапазона напряжения датчика.Выход NPN поглощает ток от входа PLC через выходной транзистор датчика к общему (отрицательному) источнику питания.

Входной PLC-карта должна быть спроектирована для NPN-ввода.

Вопрос 4: корпус длиной 50 мм? Есть более короткая версия?

"50" в номере детали GM50 указывает на длину корпуса 50 мм. Pepperl+Fuchs offers M18 NBB sensors in different body lengths in the same series — longer bodies are common for the NBB series to accommodate the internal oscillator and output electronics for high-frequency operation.

Если пространство панели ограничено, подтвердите глубину отверстия для монтажа и зацепку нитей по отношению к длине 50 мм до установки.Сравните спецификации между вариантами NBB M18 Pepperl+Fuchs, чтобы найти комбинацию, которая отвечает требованиям частоты и температуры в более коротком корпусе..

Вопрос 5: Какой ток утечки выхода NPN в состоянии OFF?

Pepperl+Fuchs указывает утечный ток для серии NBB в листе данных продукта, как правило, в диапазоне 1 ‰ 2 мА для 3-проводочных датчиков NPN этого класса.Эта утечка в состоянии OFF протекает через подключенный вход PLC, даже когда нет цели.

Если вход ПЛК имеет низкий порог тока включения, то утечный ток может вызвать ложное состояние включения.6kΩ до 10kΩ) между выходной проволокой и общими шунтами утечки и предотвращает ложную активацию. Подтвердите точное значение тока утечки на текущем листе данных Pepperl+Fuchs NBB5-18GM50-E0.
