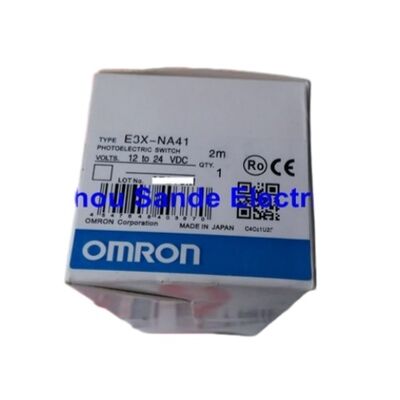

OMRON E3X-NA41 Фотоэлектрический датчик переключателя E3XNA41

Омрон E3X-NA41 PNP оптоволоконный усилитель

Обзор

Omron E3X-NA41 — это компактный оптоволоконный усилитель для монтажа на DIN-рейку, разработанный для машин, которым требуется стабильное оптическое зондирование в местах, где обычный самодостаточный фотоэлектрический датчик был бы слишком большим или слишком трудным для позиционирования.

Его кубовидный корпус, метод ручной регулировки, выход PNP и выбираемый режим работы Light-ON/Dark-ON делают его практичным выбором для сборочного оборудования, обработки электроники, узких транспортных механизмов и других задач автоматизации, где точка зондирования должна оставаться небольшой и гибкой.

Сильным преимуществом этой модели является баланс между простотой и контролем.

Усилитель использует неполярный красный светодиодный источник света, поддерживает ручную регулировку чувствительности и предлагает быстрое время отклика 0,2 мс.

На практике это означает, что установщики могут настраивать порог зондирования непосредственно на машине, не переходя к более сложной платформе цифрового усилителя, при этом сохраняя достаточно быструю работу сигнала для задач высокоскоростного позиционирования и обнаружения присутствия.

Поскольку это модель PNP из семейства E3X-NA, E3X-NA41 особенно полезен в системах управления, которые уже стандартизированы на выходных источниках.

Кабель длиной 2 м и узкая ширина 10 мм также облегчают интеграцию в ряды шкафов или плотно расположенные установки на DIN-рейку, где эффективность использования пространства так же важна, как и производительность зондирования.

Ключевые характеристики

Компактная конструкция усилителя

Самая большая причина использовать эту модель — свобода компоновки. В оптоволоконной системе головка зондирования может быть установлена ​​точно там, где проходит цель, в то время как усилитель остается на рейке, где проводка, регулировка и обслуживание проще.

Такое расположение чрезвычайно полезно в компактных машинах, где точка обнаружения может находиться внутри узкого приспособления, подающего лотка или тесного механического кармана, который не вместит стандартный фотоэлектрический корпус.

Ручное управление с быстрым откликом

Система ручной регулировки дает техническим специалистам прямой контроль над чувствительностью без добавления шагов программирования.

Это важно в реальном производственном оборудовании, поскольку небольшие различия в целях, изменения в выравнивании и замена головки оптоволокна могут повлиять на оптическую производительность.

Быстрый отклик 0,2 мс и выбираемое поведение Light-ON/Dark-ON помогают усилителю оставаться универсальным в различных последовательностях работы машины, особенно там, где важны быстрое переключение и предсказуемая логика.

FAQ

В1: Для каких приложений лучше всего подходит E3X-NA41?
Он лучше всего подходит для задач компактного оптического зондирования, где точка обнаружения должна быть небольшой, но усилитель должен оставаться доступным.

Типичные примеры включают сборку электроники, обнаружение присутствия мелких деталей, узкие конвейерные пути, прецизионные приспособления и машины, использующие оптоволоконные головки для достижения труднодоступных позиций зондирования.

В2: Почему инженер выберет версию PNP этого усилителя?
Выход PNP полезен в архитектурах управления, которые стандартизированы на входных источниках. На практике выбор правильного типа выхода помогает усилителю более естественно соответствовать ПЛК или контроллеру и уменьшает проблемы с интерфейсом как при новой установке, так и при замене.

В3: Насколько полезно ручное управление в реальных заводских условиях?
Это очень полезно, поскольку оптоволоконное зондирование часто зависит от точной цели, положения головки и компоновки машины. Ручная регулировка позволяет установщику оптимизировать чувствительность непосредственно на машине, что может повысить точность настройки и упростить устранение неполадок при изменении условий эксплуатации.

В4: Подходит ли E3X-NA41 для плотно упакованных шкафов управления?
Да. Его узкий корпус и формат для монтажа на рейку разработаны для компактной установки. На практике это позволяет устанавливать несколько усилителей бок о бок, сохраняя при этом управляемость проводки и обслуживания в перегруженных компоновках панелей.

В5: Что покупатели должны проверить перед заказом замены?
Покупатели должны подтвердить семейство усилителей, тип выхода, источник питания, тип кабеля и оптоволоконную головку, используемые на машине.

В оптоволоконных системах недостаточно просто подобрать усилитель; усилитель и головка зондирования всегда должны рассматриваться как один набор для конкретного применения.
