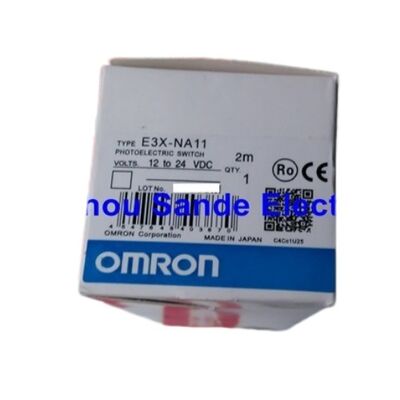

OMRON E3X-NA11 Волоконный усилитель фотоэлектрический переключатель фотосенсор E3XNA11

Omron E3X-NA11 | Суперруководство волоконно-оптического усилителя — NPN, светодиодная гистограмма, 12–24 В постоянного тока

Номер детали: E3X-NA11

Производитель: Omron (Япония)

Тип продукта: Усилитель волоконно-оптического датчика — тип «Суперруководство»

Тип выхода: NPN с открытым коллектором

Источник питания: 12–24 В постоянного тока ±10%

Почему светодиодная гистограмма имеет значение

E3X-NA11 построен на одной идее: сделать волоконно-оптическое зондирование простым в настройке и надежным. Светодиодная гистограмма уровня освещенности — это то, что делает это возможным на практике. Вместо того чтобы полагаться на один индикатор выхода, чтобы сообщить вам, включен датчик или выключен, гистограмма дает вам непрерывное представление о силе сигнала. Вы можете видеть запас — насколько близко сигнал находится к порогу переключения — во время выравнивания головки волокна или настройки.

Эта видимость имеет большее значение в волоконном зондировании, чем в большинстве других типов зондирования. Головки волокна малы, геометрия зондирования плотная, и небольшие механические изменения могут сместить уровень освещенности настолько, чтобы вызвать прерывистые сбои в производстве. При наличии только бинарного индикатора эти проблемы трудно выявить во время ввода в эксплуатацию. С помощью гистограммы установщик может правильно выровнять, подтвердить безопасный запас и оставить установку в стабильном состоянии.

8-оборотный регулятор чувствительности поддерживает это. Точное управление порогом в течение восьми оборотов обеспечивает гораздо лучшее разрешение, чем однооборотный регулятор, особенно когда цель мала или оптические условия меняются. В сочетании с гистограммой это делает E3X-NA11 практичным выбором для реальных машин, где условия не идеальны.

Практичные функции защиты

Фиксированный таймер задержки выключения 40 мс — полезная деталь. Короткие прерывания — вибрация, колебания, кратковременно проходящий край — не приводят к немедленному отключению выхода. Это делает усилитель более снисходительным в средах, где идеально стабильные сигналы не всегда гарантированы.

Защита от обратной полярности и защита от короткого замыкания на выходе обеспечивают базовую электрическую надежность без усложнения установки.

Ключевые характеристики

Часто задаваемые вопросы

В1: Для каких применений лучше всего подходит E3X-NA11?

Общее волоконно-оптическое зондирование, где установщику требуется ручная настройка и четкая визуальная обратная связь. Обнаружение мелких деталей, зондирование пути сборки, обработка электроники и компактные автоматизированные станции, где головка волокна является подходящим форматом зондирования.

В2: Каково практическое преимущество светодиодной гистограммы по сравнению с более простым индикатором?

Она показывает силу сигнала напрямую, а не только статус вкл/выкл. Это ускоряет выравнивание, помогает оценить запас перед возвращением машины в производство и значительно облегчает выявление нестабильных условий зондирования, которые впоследствии приведут к прерывистым сбоям.

В3: Насколько полезна 8-оборотная регулировка на практике?

Очень полезна для плотных установок. Многооборотный регулятор обеспечивает гораздо более точную регулировку порога, чем простой однооборотный регулятор — это важно, когда цель мала, геометрия установки ограничена или оптические условия различаются между устройствами на одной линии.

В4: Что следует проверить перед заказом сменного E3X-NA11?

Тип выхода (NPN или PNP — NA11 является NPN), напряжение питания, совместимость головки волокна с семейством усилителей E3X-NA и зависит ли машина от фиксированного поведения задержки выключения этой модели. Проверяйте усилитель и головку волокна вместе, а не только усилитель отдельно.

В5: Когда помогает таймер задержки выключения?

Когда кратковременные прерывания не должны немедленно отключать выход — вибрация, колебания или кратковременные провалы сигнала от окружающей среды. Фиксированная задержка 40 мс поглощает их, не вызывая ложного изменения выходного сигнала, что уменьшает количество ложных срабатываний в механически активных зонах машины.
