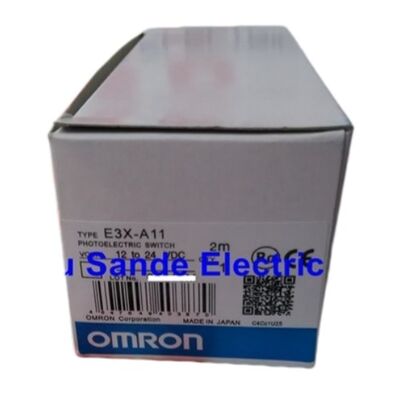

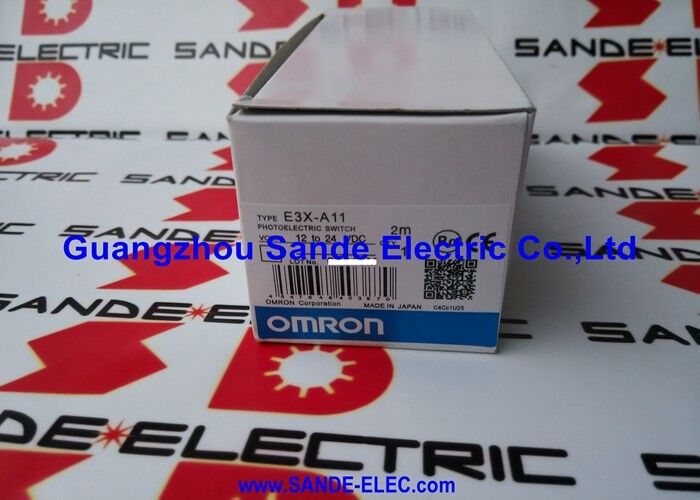

Omron E3X-A11 E3XA11 Фотоэлектрический переключатель

Омрон E3XA11 Оптический усилитель

Обзор

E3XA11 лучше всего подходит в качестве компактного оптоволоконного усилителя для промышленных датчиков общего назначения.

В общедоступных промышленных каталогах эта модель часто указывается как E3X-A11, а в документации Omron она относится к семейству E3X как оптоволоконный усилитель общего назначения с NPN-выходом, разработанный для работы с оптоволоконными головками серии E32.

Это делает его практичным выбором для компактных точек обнаружения, где головка датчика должна быть отделена от усилителя, а машине требуется небольшое, гибкое оптическое решение.

Ключевым преимуществом этой модели является ее гибкость в условиях ограниченного пространства. Поскольку усилитель отделен от головки оптоволокна, точка оптического обнаружения может быть размещена именно там, где это необходимо машине, в то время как корпус усилителя остается доступным для регулировки и обслуживания.

На практике это делает E3XA11 подходящим для узких механизмов, питателей деталей, небольших сборочных станций, обработки электроники и другого оборудования, где обычный самодостаточный фотоэлектрический датчик был бы слишком большим или слишком трудным для позиционирования.

Модель также упрощает настройку на месте. Опубликованные Omron данные показывают источник питания 10-30 В постоянного тока, выход NPN с открытым коллектором, режимы Light-ON / Dark-ON / SET, 8-оборотный потенциометр чувствительности с индикатором и кабель длиной 2 м.

Эти функции предоставляют установщику полезное ручное управление, не делая усилитель излишне сложным, что является одной из причин популярности старых усилителей E3X при ремонте и замене.

Ключевые характеристики

Архитектура оптоволоконного усилителя

Самое большое преимущество этой модели — сам формат оптоволоконного усилителя. С оптоволоконной системой головка датчика может быть очень маленькой, в то время как усилитель остается в более доступном положении для подключения и регулировки.

Это делает E3XA11 полезным в компактном оборудовании, где точка обнаружения физически труднодоступна, или где проектировщику необходимо направить свет в узкую зону обнаружения.

Эта архитектура особенно ценна в приложениях, связанных с мелкими деталями, точным выравниванием или механически загруженными сборками.

Вместо того чтобы идти на компромисс с точкой обнаружения, чтобы разместить более крупный корпус датчика, проектировщик может разместить оптоволоконную головку именно там, где проходит цель, и оставить усилитель доступным для настройки и обслуживания.

Ручная регулировка чувствительности и логика выхода

8-оборотная регулировка чувствительности является одной из самых полезных практических функций этой модели. Она предоставляет установщику тонкий уровень контроля при оптимизации обнаружения для конкретной цели, фона или конфигурации оптоволокна. В реальных условиях эксплуатации это может иметь большое значение, когда отражательная способность цели, расстояние или выравнивание должны быть точно настроены, а не приняты как фиксированная заводская настройка.

Выбираемое поведение Light-ON / Dark-ON также повышает гибкость.

Это позволяет усилителю соответствовать логике управления машины без необходимости инвертировать сигнал в программном обеспечении программистом ПЛК. При замене это может сделать переход более плавным и сократить время ввода в эксплуатацию.

Часто задаваемые вопросы

В1: Для каких применений лучше всего подходит E3XA11?
Он лучше всего подходит для задач компактного оптического обнаружения, где точка обнаружения мала или труднодоступна. Типичные примеры включают обработку электроники, обнаружение мелких деталей, сборочные приспособления, узкие пути транспортировки и другие машины, где оптоволоконную головку легче позиционировать, чем самодостаточный фотоэлектрический датчик.

В2: Почему инженер выберет оптоволоконный усилитель вместо стандартного фотоэлектрического датчика?

Основная причина — гибкость установки. Оптоволоконная система отделяет усилитель от точки обнаружения, поэтому свет может быть направлен в узкие пространства, в то время как усилитель остается доступным для подключения и регулировки. Это особенно ценно в компактных или прецизионных конструкциях машин.
В3: Насколько полезна 8-оборотная регулировка чувствительности на практике?

Она очень полезна, когда приложение требует тщательной настройки. 8-оборотный регулятор обеспечивает лучший контроль над порогом обнаружения, чем простой однооборотный триммер, что помогает при работе с мелкими целями, вариациями отражательной способности или оптоволоконными конфигурациями, требующими более точной оптимизации.
В4: Что следует проверить покупателям перед использованием E3XA11 в качестве замены?

Покупатели должны проверить точный тип усилителя, логику выхода, источник питания, формат кабеля и оптоволоконную головку, используемую на машине. Поскольку эта модель работает с оптоволоконными блоками серии E32, связка усилителя и оптоволокна должна проверяться вместе, а не рассматриваться как отдельные несвязанные части.
В5: Полезнее ли эта модель для замены, чем для нового дизайна?

Во многих случаях да. Общедоступные каналы распространения идентифицируют E3X-A11 в устаревших и избыточных контекстах, поэтому он особенно практичен для обслуживания установленного оборудования или соответствия существующей схеме управления. По этой причине точное соответствие при замене часто важнее, чем широкое сравнение функций.
