Омрон фотоэлектрический сенсор переключателя E3JM-DS70M4T E3JM-DS70M4T E3JMDS70M4T

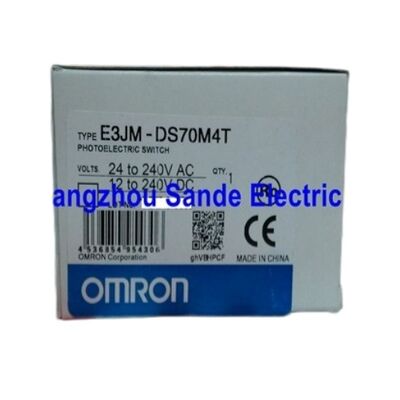

Фотоэлектрический датчик Omron E3JM-DS70M4T с релейным выходом, работающий от переменного/постоянного тока

Обзор

Omron E3JM-DS70M4T — это фотоэлектрический датчик со встроенным источником питания, разработанный для промышленных применений, требующих диффузно-отражающего обнаружения, релейного выхода и широкой совместимости с источниками питания переменного/постоянного тока в одном корпусе.

Omron относит эту модель к датчикам диффузно-отражающего типа с квадратной формой и расстоянием обнаружения 700 мм для белой бумаги, источником света — инфракрасным светодиодом, релейным выходом, выбираемым режимом работы «Свет включен»/«Свет выключен» и функцией таймера.

Эти характеристики делают его особенно полезным в оборудовании, где простое фотоэлектрическое обнаружение должно легко интегрироваться в старые или смешанные системы управления с различным напряжением.

Одно из самых практичных преимуществ этой модели — широкий диапазон напряжения питания.

Поскольку он поддерживает как 100–240 В переменного тока, так и 24–240 В постоянного тока, его можно применять в более широком диапазоне производственных сред, чем многие датчики, работающие только от низкого напряжения.

При модернизации это может сократить изменения в проводке и упростить замену или выбор датчика без перепроектирования архитектуры питания панели управления.

Релейный выход также дает E3JM-DS70M4T явное промышленное преимущество в устаревших и смешанных системах управления.

Вместо того чтобы требовать входной каскад на транзисторах, он может обеспечить коммутационный интерфейс контактного типа, который часто легче интегрировать в релейную логику, схемы сигнализации, цепи блокировки и существующие контуры управления машинами.

В сочетании со встроенным выбором таймера и регулировкой чувствительности он предоставляет установщику больше гибкости, чем базовый фотоэлектрический датчик с фиксированной функцией.

Основные характеристики

Релейный выход и широкий диапазон питания переменного/постоянного тока — отлично подходит для модернизации

Сочетание релейного выхода и широкого диапазона питания переменного/постоянного тока делает эту модель особенно привлекательной при модернизации и техническом обслуживании промышленных объектов.

Во многих старых машинах система управления была построена на основе контактной логики или смешанных стандартов питания, и замена датчика на низковольтный транзисторный может создать ненужные проблемы с интерфейсом. E3JM-DS70M4T избегает этой проблемы, обеспечивая простоту электрической интеграции.

Это важно, потому что успешная замена часто заключается в минимизации изменений.

Датчик, который может соответствовать схеме питания и напрямую коммутировать требуемую нагрузку, может сократить время установки и снизить риск ошибок при подключении или необходимости добавления дополнительных компонентов интерфейса.

Именно поэтому этот тип фотоэлектрических датчиков со встроенным источником питания остается полезным в реальных промышленных условиях.

Диффузно-отражающее обнаружение с функцией таймера — гибкость в реальных машинах

Диффузно-отражающий метод делает эту модель полезной там, где отдельный отражатель или приемник неудобны.

Для многих общих промышленных задач обнаружения это упрощает установку и делает систему обнаружения компактной.

Выбираемый режим работы «Свет включен»/«Свет выключен» и выбор таймера добавляют еще один уровень гибкости, позволяя установщику адаптировать поведение переключения к последовательности работы машины, а не заставлять ПЛК или релейную логику компенсировать это внешне.

Это особенно полезно в упаковочных линиях, оборудовании для обработки деталей и автоматизации процессов, где кратковременные прерывания, задержки выходного сигнала или импульсное поведение таймера могут потребовать управления непосредственно на уровне датчика.

Регулировка чувствительности одним оборотом дополнительно помогает настроить датчик на реальные условия объекта и фона во время ввода в эксплуатацию.

Часто задаваемые вопросы

В1: Для каких применений лучше всего подходит E3JM-DS70M4T?
Он лучше всего подходит для общего промышленного обнаружения объектов, где предпочтителен диффузно-отражающий датчик, а система управления выигрывает от релейного выхода.

Типичные области применения включают конвейеры, упаковочные машины, транспортное оборудование, мониторинг ворот или присутствия, а также проекты модернизации в средах управления со смешанным напряжением.

В2: Почему важен широкий диапазон питания переменного/постоянного тока?
Широкий диапазон питания обеспечивает модели высокую гибкость применения. Он может работать в системах, питаемых как от переменного, так и от постоянного тока, без необходимости серьезной переделки панели, что особенно ценно в устаревшем оборудовании и при замене, когда необходимо сохранить исходный стандарт питания.

В3: Каково преимущество релейного выхода по сравнению с транзисторным выходом?
Релейный выход часто легче интегрировать в старые или контактные схемы управления.

Он может упростить требования к интерфейсу в системах сигнализации, блокировки и релейной логики, где контактный выход более практичен, чем низковольтный полупроводниковый сигнал.

В4: Насколько полезны функции таймера на практике?
Они очень полезны в реальных машинных приложениях. Задержка включения, задержка выключения и однократный импульс позволяют датчику напрямую формировать выходное поведение, что может помочь стабилизировать логику машины, подавить ложные срабатывания или создать поведение таймера без добавления отдельных реле таймера в цепь управления.

В5: Что покупатели должны проверить перед заказом замены?
Покупатели должны подтвердить метод обнаружения, требуемое расстояние обнаружения, напряжение питания, необходимость релейного выхода, тип клеммного соединения и использовать ли машина поведение датчика на основе таймера. Для диффузно-отражающих применений также следует проверить фактические условия объекта и фона при выборе.
