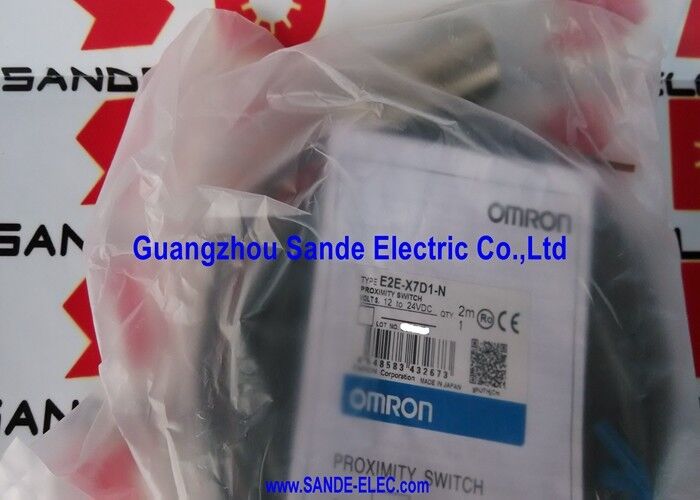

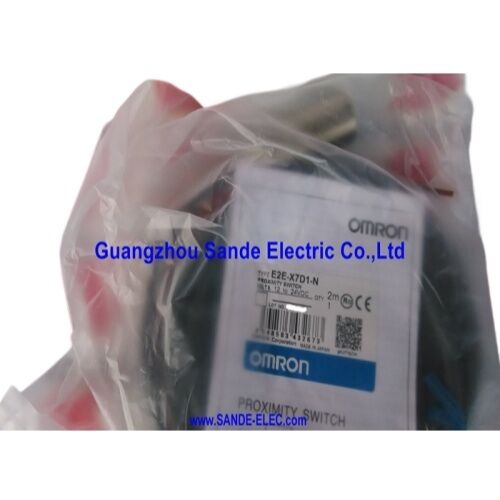

Сенсор коммутатора близости Omron E2E-X7D1-N E2EX7D1N

Omron E2E-X7D1-N | Индуктивный датчик приближения — M18, 7 мм, 2-проводной постоянного тока, НЗ, 10–30 В пост. тока, 500 Гц, IP67, экранированный

Обзор

Omron E2E-X7D1-N представляет собой экранированный индуктивный датчик приближения M18, подключенный как 2-проводное устройство постоянного тока — без отдельного провода питания, только два провода, соединяющие датчик в цепь нагрузки между положительным полюсом источника постоянного тока и нагрузкой.

Он обнаруживает ферромагнитные цели на расстоянии до 7 мм и переключает нагрузку 3–100 мА с частотой до 500 Гц, с током утечки 0,8 мА в выключенном состоянии и защитой IP67 от проникновения пыли и временного погружения.

2-проводная схема постоянного тока структурно идентична механическому выключателю, подключенному последовательно с нагрузкой: один провод к положительному полюсу источника питания, один провод к нагрузке, нагрузка к возврату источника питания.

При наличии цели внутренний контур датчика замыкается, и ток проходит через нагрузку.

При отсутствии цели контур разомкнут — за исключением утечки 0,8 мА, которая проходит через нагрузку даже в выключенном состоянии. Двухпроводная топология не требует внешнего провода питания и упрощает проводку в шкафах управления в машинах, где каждый провод имеет значение, а поляризованная конструкция предотвращает повреждение при обратном подключении источника питания.

Два светодиодных индикатора состояния — красный индикатор работы, показывающий текущее состояние выхода, и зеленый индикатор настройки, подтверждающий, что цель находится в пределах допустимого диапазона настройки — обеспечивают обратную связь при вводе в эксплуатацию, которой не было у двухпроводных датчиков предыдущих поколений.

Зеленый светодиод особенно полезен при настройке: он загорается, когда расстояние до цели находится в пределах диапазона настройки 0–5,6 мм, подтверждая, что установочный зазор находится как в пределах диапазона обнаружения, так и в зоне, где обеспечивается стабильное переключение без дребезга.

Ключевые характеристики

Экранированный M18 — Заподлицо с монтажом и расстоянием обнаружения 7 мм

Экранированные (с возможностью заподлицо монтажа) индуктивные датчики содержат электромагнитное поле обнаружения в пределах передней проекции корпуса датчика, подавляя боковое распространение поля за счет встроенного экранирования в корпусе. E2E-X7D1-N может быть установлен заподлицо с поверхностью металлического кронштейна, окруженный металлом со всех сторон, без того, чтобы окружающий металл поглощал переднее поле обнаружения и уменьшал дальность обнаружения.

Семь миллиметров расстояния обнаружения в экранированном исполнении M18 являются хорошо сбалансированной характеристикой.

Экранированные датчики M18 стандартного класса E2E обычно достигают 5–7 мм; рейтинг 7 мм варианта X7 является верхним пределом того, что обеспечивает конструкция экранированного M18.

При установке заподлицо с кронштейном доступен полный зазор 7 мм между лицевой поверхностью датчика и ближайшей точкой приближения цели, а диапазон настройки 0–5,6 мм обеспечивает рабочую зону, где обнаружение стабильно.

Корпус из никелированной латуни является механическим выбором спецификации, а также выбором материала: никелевое покрытие защищает основную латунь от коррозионного воздействия смазочно-охлаждающих жидкостей, охлаждающих жидкостей и щелочных чистящих средств, используемых при мойке машин, в то время как латунный корпус обеспечивает теплопроводность, необходимую для рассеивания небольшого тепла, выделяемого генераторной схемой датчика при непрерывной работе.

2-проводной выход постоянного тока — Ток утечки и выбор нагрузки

Максимальный ток утечки 0,8 мА через выход E2E-X7D1-N в выключенном состоянии является характеристикой, которая наиболее непосредственно влияет на выбор нагрузки. Этот ток проходит через подключенную нагрузку, даже когда цель отсутствует. Для большинства входных карт ПЛК — которые потребляют 5–20 мА для логической единицы и имеют четкий порог выше 2 мА — 0,8 мА значительно ниже порога включения и не вызывает ложного срабатывания.

Там, где ложные срабатывания из-за утечки становятся проблемой, байпасный резистор параллельно нагрузке (вход ПЛК или катушка реле) шунтирует ток утечки и предотвращает ложное срабатывание. Значение резистора должно быть рассчитано так, чтобы падение напряжения на нагрузке было ниже порога ее включения при протекании 0,8 мА через параллельную комбинацию.

Обычно резисторы 5,6 кОм до 10 кОм решают эту проблему для стандартных 24 В входов ПЛК, не оказывая измеримого влияния на работу датчика при активном протекании тока.

Минимальный ток нагрузки 3 мА столь же важен: внутренний выходной контур датчика требует протекания через него тока не менее 3 мА для поддержания стабильного переключения.

 Нагрузки, потребляющие менее 3 мА — входы ПЛК с очень высоким импедансом некоторых современных контроллеров — могут не обеспечивать достаточного тока для стабильной работы, что приводит к прерывистому или ненадежному переключению выхода.

Часто задаваемые вопросы

В1: В чем разница между E2E-X7D1-N (2-проводной постоянного тока) и 3-проводной версией NPN того же датчика?

2-проводная версия постоянного тока (этот датчик) подключается последовательно с нагрузкой — всего два провода, без отдельного провода питания. Нагрузка должна выдерживать ток утечки в выключенном состоянии 0,8 мА, а минимальный ток нагрузки составляет 3 мА.

3-проводная версия NPN (например, E2E-X7ME1) использует отдельный провод питания, общий провод и выходной провод — выходной транзистор переключает нагрузку на общий провод без требования минимального тока нагрузки и с пренебрежимо малым током утечки.

Выберите 2-проводную версию для простой замены механических конечных выключателей двумя проводами; выберите 3-проводную версию для чувствительных нагрузок (входы ПЛК с низким импедансом, входы логических вентилей), которые не могут допускать утечку или требуют переключения без минимального тока.

В2: У датчика два светодиода — что означает каждый из них?

Красный светодиод отражает текущее состояние выхода: горит, когда выход проводит ток (цель обнаружена, НЗ выход ВКЛ), выключен, когда цель отсутствует.

Зеленый светодиод является индикатором диапазона настройки: он загорается, когда цель находится в пределах диапазона настройки 0–5,6 мм — подтверждая, что установленный зазор подходит для стабильного переключения. Во время настройки зеленый светодиод должен гореть, когда цель находится в предполагаемом положении обнаружения, и выключен, когда цель отсутствует или находится за пределами диапазона обнаружения. Если зеленый светодиод выключен, когда цель находится в предполагаемом положении, зазор превышает предел настройки 5,6 мм.

В3: Может ли E2E-X7D1-N обнаруживать цели из нержавеющей стали или алюминия?

Да, с уменьшенным эффективным расстоянием обнаружения. Нержавеющая сталь (немагнитная марка) обеспечивает примерно 60–75% расстояния обнаружения железа — примерно 4,2–5,25 мм.

Алюминий обеспечивает примерно 35–45% — примерно 2,5–3,2 мм. Медь наименее отзывчива, обычно эффективное расстояние менее 2 мм.

Для цветных металлов измерьте фактическое расстояние переключения с конкретным материалом в условиях установки и установите зазор в пределах измеренного эффективного диапазона с запасом безопасности.

В4: Что означает "с полярностью" для 2-проводного выхода постоянного тока?

"С полярностью" означает, что датчик имеет определенные положительный и отрицательный выводы источника питания — два провода не взаимозаменяемы. Обратное подключение источника питания предотвратит нормальную работу; однако супрессор перенапряжения обратной полярности в цепи защиты предотвращает повреждение от кратковременного изменения полярности при установке.

Стандартные цвета проводов Omron для 2-проводных кабелей: коричневый = подключение положительного источника питания, синий = подключение отрицательного источника питания (к возврату нагрузки). Всегда проверяйте проводку по маркировке продукта или техническому описанию.

В5: Подходит ли E2E-X7D1-N для установки в алюминиевый кронштейн?

Да. Как экранированный датчик, E2E-X7D1-N может быть установлен заподлицо как в стальные, так и в алюминиевые кронштейны.

Экранирование внутри корпуса датчика фокусирует поле вперед и предотвращает уменьшение диапазона обнаружения материалом окружающего кронштейна — независимо от того, является ли кронштейн ферромагнитной сталью или цветным алюминием.

Это отличается от неэкранированных датчиков, на которые влияет любой металл в пределах указанных минимальных боковых и задних зазоров, независимо от типа материала.
