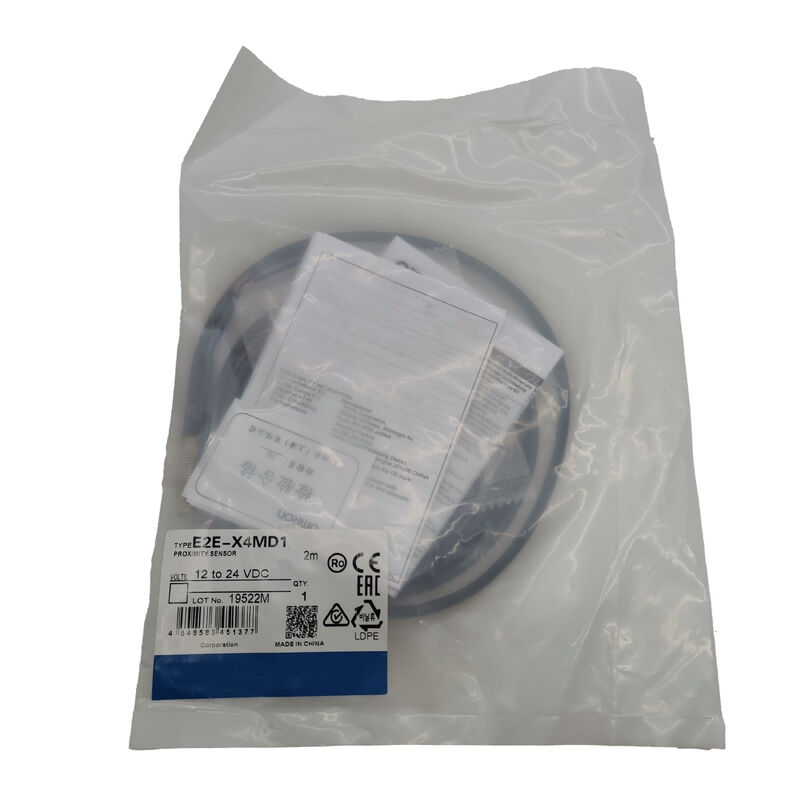

Переменчик близости E2E-X4MD1 E2EX4MD1

Omron E2E-X4MD1 ∙ Индуктивный датчик близости ∙ M8 Не защищенный, 4 мм NO, DC 2-Wire, 1030VDC, 1 кГц, двойной светодиод, нержавеющая сталь, IP67, 2-м кабель

Обзор

ВOmron E2E-X4MD1является неэкранированным индуктивным датчиком близости M8, обеспечивающим 4 мм дальности обнаружения с выходом 2-провода постоянного тока, обычно открытым.

В матрице датчиков Омрона E2E,обозначение "MD" обозначает вариант средней дальности M8 без экранирования (не сжимаемый) модель, в которой способности корпуса M8 к обнаружению максимизируются путем устранения внутреннего кольца экранирования, расширяя электромагнитное поле в сторону и вперед, и достигая диапазона обнаружения 4 мм из корпуса, где защищенная конструкция дает только 2 мм.

Компромисс заключается в ограничении установки: без внутреннего экранирования боковое расширяющееся поле датчика поглощается окружающим металлом, если поверхность датчика промывается металлической скобкой.

Для установки без экрана требуется зона, свободная от металлов, вокруг поверхности датчика. Датчик должен выступать из своего монтажного отверстия.с окружающей металлической поверхностью, расположенной за активным концом датчика на определенном расстоянии от него.

Это управляемое требование к установке в большинстве приложений; когда более большой диапазон обнаружения в компактном корпусе M8 важнее возможности установки в металле,E2E-X4MD1 - правильный выбор..

The stainless steel (SUS303) housing and oil-resistant PBT sensing surface set the E2E-X4MD1 apart from standard proximity sensors that use brass or zinc housings — materials that are more vulnerable to the alkaline coolants and chlorinated cutting fluids present in machine tool environments.

Как корпус, так и сенсорная поверхность сохраняют свою размерную точность и химическую целостность при длительном воздействии жидкости.

Основные характеристики

Неэкранированная конструкция 4 мм от корпуса M8

В индуктивном дизайне датчиков связь между экранированием и диапазоном чувствительности прямая: внутренняя экранизация ограничивает колеблющееся электромагнитное поле конусом, проецирующим вперед.защищающие установки с расплавлением от поглощения металлов, но по своей сути уменьшающие интенсивность поля и, следовательно, диапазон обнаружения.

Удаление щита позволяет поля расширяться во всех направлениях от катушки, создавая больший объем сенсорного управления и более длинный диапазон за счет расширения бокового поля.

При размере кузова M8 защищенный E2E достигает 2 мм; незащищенный E2E-X4MD1 достигает 4 мм от того же диаметра кузова.

That 2mm gain — 100% improvement in sensing distance — is significant in applications where the target approach path is constrained by machine geometry and cannot come closer than 4mm to the sensor face, или если цель меньше стандартной испытательной пластины, и дополнительное расстояние обнаружения частично компенсирует уменьшенную целевую область.

Максимальное дифференциальное расстояние 15% (против 10% для экранированных моделей) отражает присущую более мягкую характеристику переключения неэкранированных датчиков.

Точка переключения варьируется по немного большей зоне, поскольку цель приближается и отступает с разных направлений.но стоит отметить для требований высокой точности повторяемости положения.

Двойной светодиод + диагностическая задержка выхода

Как и другие модели E2E с двумя индикаторами, E2E-X4MD1 имеет как красный светодиод выхода, так и зеленый светодиод диапазона настройки.зеленый светодиод подтверждает, что датчик работает в пределах надежной 0 ̊3.2 мм расстояние настройки, обеспечивающее непрерывную проверку состояния установки во время производства.

Задержка диагностического вывода от 0,3 до 1 секунды является спецификой этой модели: в самодиагностических конфигурациях the sensor monitors its own operating condition and generates a delayed output signal when a diagnostic condition (such as operation near the limit of the sensing range or a detected anomaly) is identified.

в стандартных приложениях для определения положения, this delay is part of the sensor's diagnostic function rather than the primary switching output — verify the specific wiring configuration against the sensor's output circuit documentation when integrating diagnostic output monitoring into the control system.

Совместимость остаточного напряжения и нагрузки

Остатковое напряжение 3V max применяется к выходной цепи, когда датчик проводит с кабелем 2 м при номинальной нагрузке.3V остаточный означает, что нагрузка видит приблизительно 21V, когда выход датчика включенДля стандартных входных карт PLC с минимальным напряжением включения 11 В это вполне соответствует спецификации.

Для устройств нагрузки с более высокими минимальными напряжениями включения (некоторые более старые катушки реле или пилотные огни, предназначенные для полной работы 24 В),проверять, достаточно ли 21 В на терминале нагрузки для надежной активации устройства при всех условиях, включая допустимость низкого напряжения питания;.

Частые вопросы

Вопрос 1: Какова требуемая "зона без металлов" для незащищенной установки E2E-X4MD1?

Omron устанавливает зону, свободную от металла, в документации по установке серии E2E на основе диаметра корпуса датчика.Металлическая стойка должна быть просверлена или противоположна погружению, чтобы не было металлического материала примерно в пределах 1 × диаметра тела датчика (8 мм) от периметра датчика..

Кончик датчика должен выступать из монтажного отверстия на определенное расстояние.Эти габариты приведены в схемах установки Omron и немного варьируются в зависимости от размера кузова и расстояния обнаружения. Всегда проверяйте данные каталога E2E для моделей M8 без экрана..

Вопрос 2: Стандартный объект датчика - 20 × 20 × 1 мм железо, больше, чем 12 × 12 мм цель датчика M12. Почему?

Большая стандартная область цели компенсирует более широкое, менее сфокусированное поле сенсора без экрана.,требует большей целевой области для возвращения достаточного потока в приемник для надежного переключения.

Испытательная пластина 20 × 20 мм обеспечивает характеристику датчика, отражающую покрытие поля по всей геометрии неэкранированного поля.измерять фактическое расстояние переключения с реальной целью эффективный диапазон может быть короче в зависимости от зоны цели.

Q3: Может ли E2E-X4MD1 обнаруживать цветные металлы, такие как алюминий или медь?

Да, но на более коротких эффективных расстояниях обнаружения..На расстоянии 4 мм до обнаружения железа, алюминиевые цели дают эффективный диапазон приблизительно 1,2 - 1,6 мм, который все еще может быть обнаружен, но требует гораздо более близкого разрыва установки.Всегда проверяйте с конкретным металлическим сплавом, толщины и целевых размеров, так как состав сплава значительно влияет на корекционный коэффициент.

Вопрос 4: Операционная температура составляет от -25°C до +70°C для датчика, от -40°C до +85°C для хранения.

Не требуется никакой специальной процедуры взлома, но после хранения при очень низких температурах (ниже -25°C) перед использованием датчику следует позволить уравновешиться до рабочей температуры.При подаче электричества на индуктивный датчик, когда его внутренние компоненты находятся ниже номинального минимального уровня эксплуатации, возникает риск образования конденсации внутри корпуса при наличии влаги окружающей среды., и электронные компоненты могут работать только в пределах диапазона рабочей температуры.

Стандартная промышленная практика заключается в том, чтобы перед установкой охлажденные датчики были приведены к рабочей температуре в чистой, сухой среде.

Вопрос 5: В чем разница между вариантами E2E-X4MD1 и E2E-X4MD2?

Суффикс D1 указывает на нормально открытый выход (NO)

Суффикс D2 является обычно закрытым (NC) вариантом вывод проводит, когда нет цели и открывается, когда цель обнаружена.,кабеля) идентичны.

Выберите D1 для стандартных схем обнаружения присутствия, где обнаружение цели активирует нагрузку; выберите D2 для схем безопасности или приложений обратной логики, где требуется выход в холодном состоянии.
