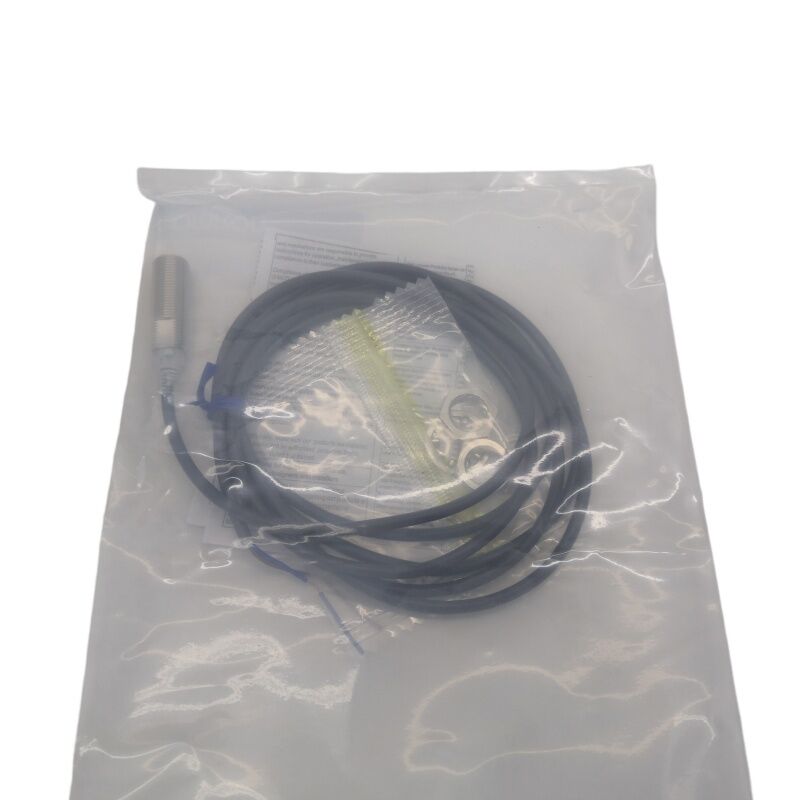

Новый встроенный коммутатор E2E-X3D1-N E2EX3D1N

Omron E2E-X3D1-N | Индуктивный датчик приближения — M12 экранированный, 3 мм НЗ, 2-проводной постоянного тока, 10–30 В пост. тока, 1 кГц, двойной светодиод, защита от масла IP67, предварительно подключенный кабель 2 м

Обзор

Omron E2E-X3D1-N представляет собой экранированный индуктивный датчик приближения M12 с расстоянием срабатывания 3 мм и нормально разомкнутым выходом постоянного тока с 2 проводами, предварительно подключенный маслостойким ПВХ-кабелем длиной 2 метра.

Это вариант датчика E2E-X3D1 с кабелем. Буква "N" обозначает предварительно подключенную конструкцию без полевого разъема, что делает его прямым выбором для установок, где подключение кабеля к клеммной колодке предпочтительнее системы быстроразъемных разъемов M12.

В серии E2E от Omron модель X3D1-N с корпусом M12 занимает практичное среднее положение. Резьба M12 и расстояние срабатывания 3 мм представляют собой наиболее распространенное сочетание размера и диапазона для общих промышленных станков и автоматизации.

Переход от M8 (расстояние срабатывания 2 мм) к M12 (расстояние срабатывания 3 мм) добавляет миллиметр зазора обнаружения, уменьшая чувствительность к несоосности монтажа, вариациям поверхности цели и термическому расширению конструкции, которое может сместить фактический зазор срабатывания от установленного значения во время производства.

Предварительно подключенный кабель длиной 2 метра подходит для конфигураций машин, где датчик расположен в нескольких метрах от панели управления или клеммной коробки.

Таблица назначения контактов разъема не требуется, нет полевого разъема для поиска или сборки. Датчик поставляется с оголенными концами проводов, готовыми для подключения к клеммам.

Для установок с повышенной вибрацией или применений, требующих замены датчика без отсоединения фиксированных кабельных трасс, вариант с разъемом M1G обеспечивает те же электрические характеристики с отключаемым полевым интерфейсом M12.

Ключевые характеристики

Двойные светодиодные индикаторы — Встроенная индикация при вводе в эксплуатацию в корпусе

E2E-X3D1-N оснащен двумя светодиодными индикаторами, выполняющими отдельные, взаимодополняющие функции. Красный светодиод отражает состояние выхода: включен, когда выход проводит ток, выключен, когда разомкнут, обеспечивая непрерывное подтверждение работы без диагностического инструмента.

Зеленый светодиод указывает, находится ли цель в пределах диапазона установки 0–2,4 мм, показывая, что датчик работает в надежной зоне обнаружения, а не на пределе своих возможностей обнаружения.

Во время установки зеленый светодиод является основным инструментом ввода в эксплуатацию. После сборки машины, установки цели и подачи питания устойчивый зеленый светодиод подтверждает, что текущий зазор находится в пределах надежного расстояния установки.

Если зеленый индикатор не загорается или мигает при движении цели, зазор превышает установленное расстояние, и положение монтажа необходимо скорректировать.

Это исключает метод проб и ошибок при установке зазора и сокращает время от первого включения до подтвержденной надежной работы до визуальной проверки.

2-проводной постоянного тока НЗ — Простота с определенными ограничениями

2-проводная схема постоянного тока подключает датчик последовательно с нагрузкой между положительным источником питания и общим проводом. Когда цель отсутствует, выход разомкнут с током утечки 0,8 мА.

Когда цель входит в поле 3 мм, выход проводит ток, и ток протекает через нагрузку.

Два провода — положительный и нагрузочный — выполняют как функцию питания, так и функцию сигнала, устраняя выделенный провод питания в 3-проводных схемах датчиков.

Практические ограничения минимальны: ток нагрузки должен быть не менее 3 мА для надежного переключения (что обеспечивается всеми стандартными цифровыми входами ПЛК), а ток утечки в выключенном состоянии 0,8 мА не должен достигать порога включения входа (стандартные входы ПЛК 24 В переключаются при 5 мА или более, оставляя ток утечки 0,8 мА далеко позади).

Для любой нагрузки с необычными характеристиками тока проверьте оба параметра перед установкой.

Встроенный в датчик супрессор перенапряжения и защита от короткого замыкания поглощают ошибки установки и переходные процессы индуктивной нагрузки, которые в противном случае повредили бы выходной каскад.

Экранированный заподлицо монтаж — Универсальность в полевых условиях

Внутреннее экранирование фокусирует электромагнитное поле датчика по оси, предотвращая боковое поле, которое поглощалось бы окружающим металлом при установке в металлическом кронштейне.

E2E-X3D1-N ввинчивается в отверстия M12 × 1 мм, монтируется заподлицо или утопленно в металл и крепится стандартными стопорными гайками M12.

Для установок, требующих установки лицевой части датчика на некотором расстоянии от металлической поверхности, диапазон расстояния установки (0–2,4 мм) обеспечивает запас регулировки без изменения конфигурации механического монтажа.

Часто задаваемые вопросы

В1: Какой интерфейс подключения у E2E-X3D1-N — как кабель подключается к панели управления?

E2E-X3D1-N поставляется с 2-метровым маслостойким ПВХ-кабелем с оголенными концами. Предусмотрены два провода: коричневый провод (питание положительное — подключить к +24 В пост. тока) и синий провод (нагрузка/выход — подключить последовательно с нагрузкой к общему проводу питания).

Клеммные винты в панели управления или распределительной коробке машины принимают оголенные концы напрямую. Никакой адаптер разъема или инструмент, кроме отвертки, не требуется.

В2: Как частота переключения 1 кГц влияет на выбор этого датчика для счетных применений?

При частоте 1 кГц датчик выполняет 1000 полных циклов обнаружения ВКЛ/ВЫКЛ в секунду. Для надежного подсчета каждая цель должна оставаться в поле обнаружения как минимум на один полный цикл, что означает, что очень быстро движущиеся мелкие цели могут быть пропущены.

Практический предел: цели, проходящие со скоростью 1 м/с мимо зоны обнаружения 3 мм, проходят примерно за 3 мс, что соответствует 4,5 циклам переключения при 1 кГц — надежно. При скорости 10 м/с время прохождения сокращается до 0,3 мс, менее одного цикла.

Для применений с быстро движущимися массивами целей рассчитайте ожидаемое время прохождения относительно периода 1 кГц, чтобы подтвердить надежный подсчет.

В3: Стандартный объект обнаружения — железо 12 × 12 × 1 мм. Какое снижение применяется к алюминиевым целям?

Алюминий имеет коэффициент коррекции примерно 0,3–0,4× для экранированных датчиков E2E M12. Для E2E-X3D1-N с номинальным расстоянием 3 мм для железа алюминиевые цели того же размера дают эффективное расстояние переключения примерно 0,9–1,2 мм.

Более мелкие алюминиевые цели снижают еще больше. При обнаружении алюминия в машинных приложениях измерьте фактическую точку переключения с конкретной деталью и проверьте ее относительно установочного зазора перед фиксацией положения датчика.

В4: Можно ли заменить E2E-X3D1-N на вариант с разъемом M1G без изменения проводки ПЛК?

Характеристики срабатывания, выходная цепь и напряжение питания идентичны между E2E-X3D1-N (кабель) и E2E-X3D1-M1G (разъем M12).

Замена на вариант с разъемом требует поиска совместимого кабельного узла M12 и его прокладки к клемме панели управления. Проводка клеммной колодки ПЛК может остаться неизменной, добавляется только полевой кабель между клеммой и разъемом датчика.

Расположение контактов разъема (коричневый = контакт 1 = +V, синий = контакт 4 = 0 В) должно соответствовать проводке кабельного узла.

В5: Требуется ли E2E-X3D1-N какая-либо регулировка после установки?

Регулировка не требуется. Датчик калибруется на заводе для номинального расстояния срабатывания 3 мм.

После монтажа с зазором в пределах диапазона установки 0–2,4 мм и подключения проводки проверьте работу, убедившись, что красный светодиод загорается, когда цель находится в диапазоне, а зеленый светодиод горит устойчиво (указывая, что зазор находится в пределах надежного расстояния установки).

Если зеленый светодиод выключен или нестабилен, уменьшите зазор до тех пор, пока он не загорится устойчиво. Потенциометр или программирование не требуются.
