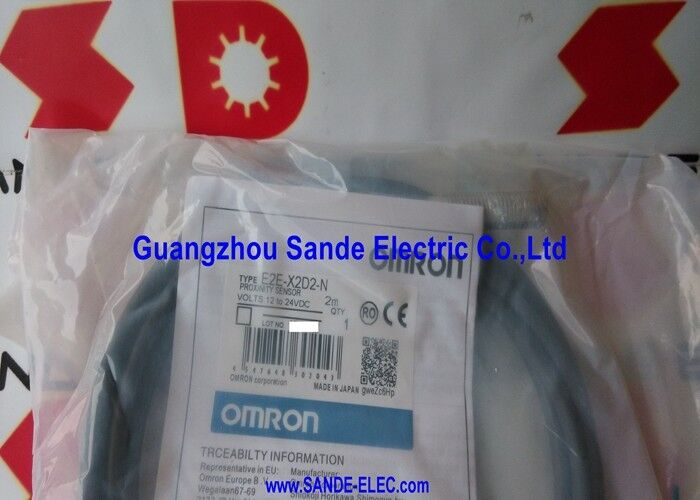

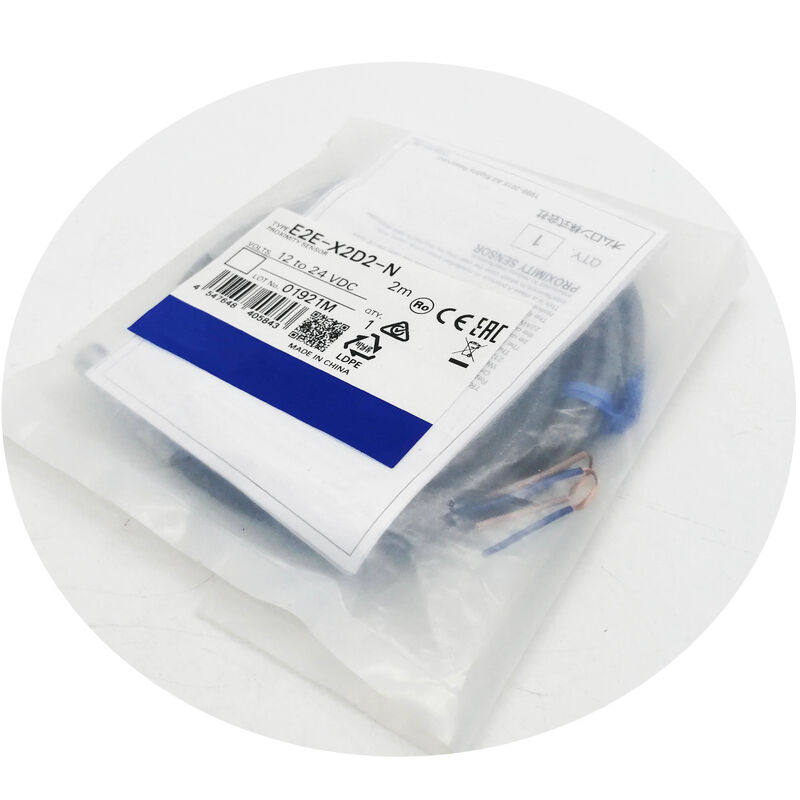

OMRON Ключ близости E2E-X2D2-N E2EX2D2N

Omron E2E-X2D2-N. Индуктивный датчик близости M8 защищенный, 2 мм NC, DC 2-wire, 1030VDC, 1,5 кГц, нержавеющая сталь, IP67 нефтяной, 2 м кабель

Обзор

ВOmron E2E-X2D2-Nявляется обычно закрытым вариантом экранированного 2мм 2-проволочного датчика постоянного тока E2E M8 - физическим двойником E2E-X2D1-N во всех отношениях, кроме логики выходного состояния.

В то время как вариант D1 открывает свою цепь, когда мишень отсутствует, и закрывает ее, когда мишень обнаружена, D2 проводит, когда он не работает, и открывается, когда мишень приближается.

Это обратное движение NC вместо NO ничего не меняет в физическом устройстве датчика, расстоянии до определения, материале корпуса или размещении,но это принципиально меняет способ интеграции датчика в схему управления.

Датчики NC обладают присущей защитой от сбоев, которой не обладают датчики NO. В обычной замкнутой цепи сбой датчика, разрыв кабеля, сбой соединителяПотеря мощности Открывается схема.

Для безопасных блокировок и мониторинга защиты машины это желательное поведение: любое состояние неисправности приводит к тому, что машина видит открытую цепь,который логика управления рассматривает как состояние с открытым предохранителем или небезопасное состояние и реагирует, остановив машину..

Обычно открытая схема, напротив, не работает в противоположном состоянии - открытая схема, которую машина может интерпретировать как "нет цели, безопасно продолжать".

В практике станков-инструментов E2E-X2D2-N подходит там, где отсутствие цели должно производить активный (зажженный) выходный сигнал: подтверждение с закрытым защитным щитом, обнаружение с незажимаемым фиксатором,Проверка двери с полным входом, и подтверждение работы конвейера чипа, когда выходной ток, на котором подается энергия, является нормальным, а выходной ток, на котором подается энергия, сигнализирует об аномалии.

Основные характеристики

NC против NO Решение по логике управления

Выбор между NC и NO - это решение о проектировании управления, прежде чем оно является решением о выборе датчика.

Если ответ "цель присутствует = выход включен" стандартное подтверждение положения, частичная проверка присутствия, обнаружение конца хода использовать вариант NO (E2E-X2D1-N).обнаружение цели закрывает его и заряжает нагрузкой.

Если ответ "цель отсутствует = выход включен" ?? наблюдение за закрытой дверью, подтверждение присутствия охранника, безопасный для работы блокировщик ?? использовать вариант NC (E2E-X2D2-N).Определение цели открывает его и деэнергизирует нагрузку., который программа PLC интерпретирует как изменение состояния.

В конфигурации NC датчик выполняет работу по обнаружению в обратном направлении: когда защитный прибор или дверь находится в безопасном (закрытом/присутствующем) положении, цель (монтированная на дверь/защиту) находится в поле обнаружения,выход E2E-X2D2-N открыт, а вход ПЛК показывает ОТ.

Это кажется противоречащим интуиции, но это стандартный подход к схеме безопасности ∙ программа PLC подтверждает безопасность, ожидая, что вход будет выключен,и любое условие, которое открывает схему (включая кабельный сбой) дает тот же показатель OFF.

Особняк из нержавеющей стали в среде станков

корпус из нержавеющей стали SUS303 E2E-X2D2-N устойчив к комбинированному химическому нападению щелочных водонасыщенных охладителей для резки (которые атакуют латунь), чистого режущего масла,загрязнение гидравлической жидкостью, и средства для очистки, используемые при техническом обслуживании машин.

Медные корпуса с никелевым покрытием хорошо переносят кратковременное воздействие, но могут развивать коррозию в ямах при длительном погружении в охлаждающую жидкость, особенно с высокой концентрацией щелочных охладителей.

Нержавеющая сталь устраняет этот режим отказа, который имеет значение в установках датчиков, которые, как ожидается, будут работать непрерывно в течение многих лет без замены.

The PBT (polybutylene terephthalate) thermoplastic sensing face provides additional chemical resistance for the sensor's most exposed surface — the face that is directly aimed at the target and receives the highest fluid contact.

ПБТ сохраняет свою размерную стабильность и гладкость поверхности в маслах и охладителях, которые могут раздувать или разлагать более мягкие пластмассы,сохранение геометрии поверхности датчика, которая определяет точность воздушного разрыва датчика в течение всего срока службы.

Частые вопросы

Вопрос 1: В конфигурации NC, что читает входный элемент ПЛК, когда E2E-X2D2-N установлен и включен, но ни одна цель не находится в радиусе действия?

При питании без цели в поле восприятия выходной транзистор E2E-X2D2-N проводит потоки тока через нагрузку (вход PLC) и вход читается Включенным (логика 1, предполагая положительную логику).

Когда мишень входит в 2 мм-вое поле обнаружения, выход открывается, а ток падает до уровня утечки 0,8 мА, и вход PLC читает OFF (логика 0).Открывается при обнаружении.

Вопрос 2: У E2E-X2D2-N есть выход NC, имеет ли значение, какая проволока положительная, а какая отрицательная при установке?

Да, это имеет значение. 2-проводная схема постоянного тока поляризована, датчик определил положительные и отрицательные концы, несмотря на то, что имеет только два провода.

Стандартное цветовое кодирование провода Omron для датчиков постоянного тока 2 провода: коричневый провода = положительное питание (подключение к +24В постоянного тока),синий провод = нагрузка/выход (соединение в серии с нагрузкой на подачу общей).

Защита от перенапряжения предотвращает постоянное повреждение от кратковременного переворота полярности, но для работы требуется правильная проводка.

Вопрос 3: Может ли E2E-X2D2-N обнаружить железную цель через тонкий металлический покров?

Поле восприятия E2E-X2D2-N проникает в неметаллические материалы (пластиковые покрытия, стекло, краска) с минимальным эффектом.

Нежелезовые металлические листы между датчиком и мишенью более сложны: thin aluminium or brass sheets reduce the field somewhat but may allow the ferrous target to still be detected if the combined gap (sheet thickness + air gap to target) remains within the effective sensing range.

Толстые металлические щиты более значительно поглощают поле.

Испытания с конкретными материалами в фактической установке являются единственным надежным способом подтверждения способности обнаружения через промежуточный нежелезный слой.

Вопрос 4: На частоте 1,5 кГц, какое самое быстрое движение цели E2E-X2D2-N может надежно отслеживать?

При частоте переключения 1,5 кГц каждый цикл включения-выключения занимает 0,67 мс. Для надежного отслеживания цель должна оставаться в поле восприятия в течение как минимум одного полного цикла.

2-мм мишень, проходящая со скоростью 3 м/с, пересекает зону обнаружения датчика примерно за 0,67 мс прямо на пределе отслеживания датчика.

Для надежного обнаружения цель должна быть больше 2 мм или двигаться медленнее 3 м/с.

Для подсчета заявок с быстро движущимися целями целевое время транзита должно быть рассчитано с учетом этого ограничения частоты с пределом безопасности.

Вопрос 5: Требуется ли какая-либо настройка или калибровка после установки E2E-X2D2-N?

E2E-X2D2-N калиброван на заводе на расстояние 2 мм.

Установка включает в себя застегивание датчика в отверстие M8 на правильном разрыве обнаружения (в пределах расстояния настройки 0 ‰ 1,6 мм), закрепление клюшками, соединение двух проводов,и проверка правильной работы путем подтверждения изменений состояния вывода, когда железная цель входит и выходит из поля обнаружения.

Для стандартной работы не требуется потенциометр, кнопка обучения или программный параметр.
