| Место происхождения | Япония |
| Фирменное наименование | OMRON |
| Сертификация | CE ROHS |
| Номер модели | E2E-X2D1-N |

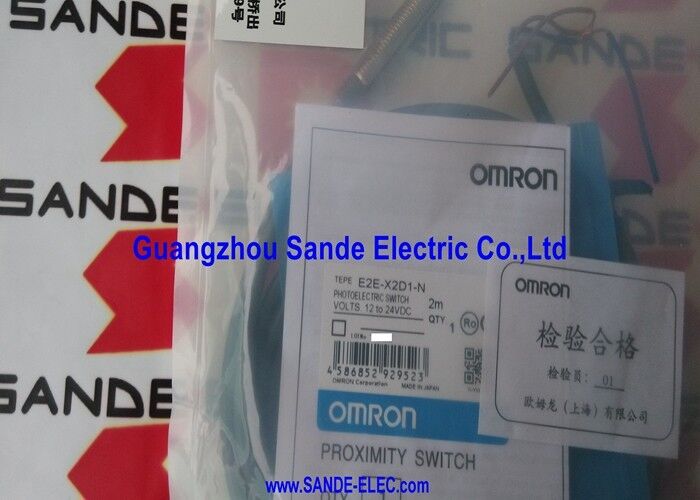

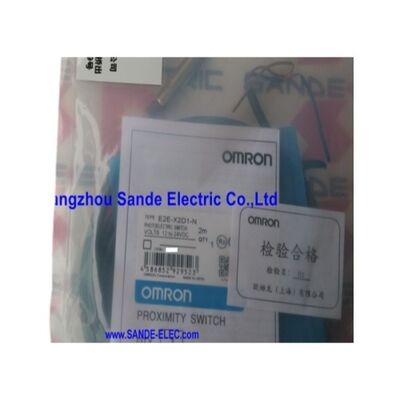

Индуктивный датчик приближения Omron E2E-X2D1-N — это экранированный индуктивный датчик приближения M8, подключенный как нормально открытый (НЗ) двухпроводной датчик постоянного тока, с расстоянием срабатывания 2 мм и частотой переключения 1,5 кГц. Двухпроводная схема постоянного тока означает всего два провода — датчик подключается последовательно с нагрузкой между положительным источником питания постоянного тока и возвратом, не требуя отдельного провода питания. Когда ферромагнитная цель входит в зону срабатывания 2 мм, внутренний выходной контур проводит ток, и ток протекает через нагрузку.Привлекательность двухпроводных датчиков постоянного тока заключается в простоте их установки. В машине с множеством точек определения положения устранение третьего (питающего) провода от каждого датчика экономит реальные затраты на кабель, уменьшает количество контактов в разъемах и упрощает проводку в шкафу управления.Компромисс — минимальный ток нагрузки 3 мА и ток утечки в выключенном состоянии 0,8 мА — управляем в большинстве автоматизированных систем.
Стандартные входные карты ПЛК на 24 В постоянного тока потребляют значительно больше 3 мА во включенном состоянии, а утечка 0,8 мА значительно ниже порога включения входа, что делает E2E-X2D1-N простым решением для замены традиционных датчиков в машинах.
Корпус из нержавеющей стали (SUS303) и маслостойкая поверхность срабатывания из PBT — это не случайный выбор материалов.
В станкостроительных применениях, где датчик проводит всю свою жизнь в окружении смазочно-охлаждающих жидкостей и масляного тумана, корпус должен противостоять химическому воздействию, которое разрушает обычные латунные или цинковые корпуса за несколько месяцев.
В сочетании с герметизацией IP67 + маслостойкость, спецификация материалов E2E-X2D1-N соответствует реальной химической среде станкостроительных установок, где он наиболее часто применяется.
Ключевые характеристики
Параметр
| Расстояние срабатывания | 2 мм (±10%) |
|---|---|
| Расстояние установки | 0–1,6 мм |
| Корпус | M8 × 1 мм, экранированный, нержавеющая сталь SUS303 |
| Выход | DC 2-проводной, НЗ, с полярностью |
| Напряжение питания | 12–24 В пост. тока |
| Рабочий диапазон | 10–30 В пост. тока |
| Коммутационная способность | 3–100 мА |
| Ток утечки | Макс. 0,8 мА |
| Частота отклика | 1,5 кГц |
| Кабель | 2 м маслостойкий ПВХ |
| Степень защиты IP | IP67 + маслостойкость |
| Индикатор | Красный светодиод |
| Стандарты | EN60947-1, EN60947-5-2, CE |
| DC 2-проводной НЗ — схема последовательного соединения | В двухпроводной схеме постоянного тока датчик располагается последовательно между положительным полюсом питания и нагрузкой. Когда цель отсутствует (датчик ВЫКЛ), выходной транзистор блокируется — кроме тока утечки 0,8 мА, ток через нагрузку не протекает. |
Из этой схемы следуют два практических следствия.
Минимальный ток нагрузки 3 мА означает, что нагрузка должна потреблять не менее этого значения для чистого переключения выхода датчика — нагрузки с очень высоким импедансом или нагрузки, потребляющие менее 3 мА, приведут к ненадежному или отсутствующему переключению.
Утечка 0,8 мА не должна превышать порог выключенного состояния подключенного входа ПЛК; если это произойдет, вход будет постоянно считываться как ВКЛ, независимо от наличия цели. Стандартные промышленные входы ПЛК без проблем справляются с обоими этими ограничениями: их минимальный ток ВКЛ превышает 3 мА, а порог выключения комфортно игнорирует 0,8 мА.
Обозначение "с полярностью" означает, что два провода датчика имеют определенные положительную и отрицательную роли — они не взаимозаменяемы. Обратное подключение проводов при установке предотвращает нормальную работу; однако, ограничитель перенапряжения во внутренней схеме защиты E2E-X2D1-N предотвращает необратимое повреждение от кратковременного изменения полярности, позволяя исправить ошибку проводки без замены датчика.
Частота отклика 1,5 кГц — возможность обнаружения на средней скорости
При частоте 1,5 кГц E2E-X2D1-N выполняет 1500 полных циклов обнаружения в секунду. Для обнаружения наличия/отсутствия на конвейерах, подтверждения конечного положения на цилиндрах и проверки наличия деталей в приспособлениях на сборочных станциях эта скорость отклика значительно быстрее любого механического события, которое датчик должен отслеживать.
Экранированный заподлицо монтаж — максимальная гибкость установки
Экранированная конструкция фокусирует электромагнитное поле вперед от поверхности срабатывания, предотвращая боковое распространение поля, которое было бы поглощено окружающим металлом при установке заподлицо. E2E-X2D1-N ввинчивается в стандартные монтажные отверстия M8 × 1 мм и закрепляется прилагаемыми контргайками M8, при этом поверхность датчика находится заподлицо или утоплена в окружающий металлический кронштейн. Это защищает поверхность срабатывания от прямого механического контакта в применениях, где цели приближаются сбоку или где пространство для установки ограничено.
В1: Чем E2E-X2D1-N (НЗ) отличается от версии E2E-X2D2-N (НЗ)?
В2: Ток утечки составляет 0,8 мА — вызовет ли это ложный сигнал на входе моего ПЛК?
Для подавляющего большинства промышленных входных карт ПЛК 0,8 мА значительно ниже минимального порога тока во включенном состоянии (обычно 2–5 мА).
Вход остается в выключенном состоянии, когда через него протекает 0,8 мА без присутствия цели.
При использовании необычно чувствительного входа с очень низким порогом включения, параллельно входу ПЛК подключается шунтирующий резистор (от 5,6 кОм до 10 кОм), который будет шунтировать ток утечки и предотвращать ложное срабатывание.
В3: Стандартный объект обнаружения — железо 12 × 12 × 1 мм — что происходит с более мелкими целями?
Расстояние срабатывания 2 мм характеризуется для железной тестовой пластины размером 12 × 12 × 1 мм. Цели меньшей площади возвращают меньше электромагнитного потока в катушку датчика и обеспечивают меньшее эффективное расстояние срабатывания.
Для датчиков M8 площадь цели в идеале должна быть равна или превышать площадь поверхности датчика (круг диаметром примерно 8 мм). Железная цель размером 6 × 6 мм дает примерно 85% от номинального расстояния; цель размером 4 × 4 мм — примерно 70%.
Всегда измеряйте фактическую точку переключения с конкретными размерами цели в условиях установки перед фиксацией механического положения монтажа.
В4: Может ли E2E-X2D1-N работать от источника питания 12 В пост. тока?
Да. Диапазон рабочего напряжения составляет 10–30 В пост. тока, что охватывает как источники питания 12 В, так и 24 В пост. тока.
При питании 12 В остаточное напряжение выходного транзистора датчика снижает эффективное напряжение на нагрузке — убедитесь, что нагрузка надежно работает при этом пониженном напряжении.
Для входных карт ПЛК, специально рассчитанных на вход 24 В, проверьте, что пониженное напряжение питания по-прежнему соответствует минимальному требуемому напряжению включения на клемме входа, учитывая падение напряжения на кабеле и остаточное напряжение датчика.
В5: Степень защиты IP — IP67 плюс "маслостойкость" — что добавляет обозначение "маслостойкость"?
IP67 обеспечивает защиту от проникновения пыли (полное исключение) и временного погружения в воду (1 м, 30 минут). Корпоративный стандарт Omron "маслостойкость" расширяет проверку герметичности на смазочно-охлаждающие жидкости, гидравлические масла и смазочно-обработочные жидкости — жидкости, которые химически отличаются от воды и по-разному воздействуют на уплотнительные материалы.
Корпус из нержавеющей стали и поверхность срабатывания из PBT в сочетании с маслостойкой герметизацией делают E2E-X2D1-N пригодным для использования в станкостроительных средах, где постоянное воздействие масла является нормальным условием в течение всего срока службы датчика.
