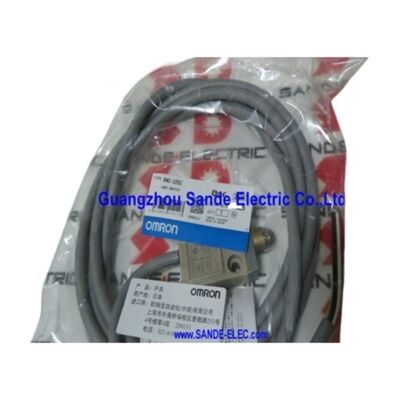

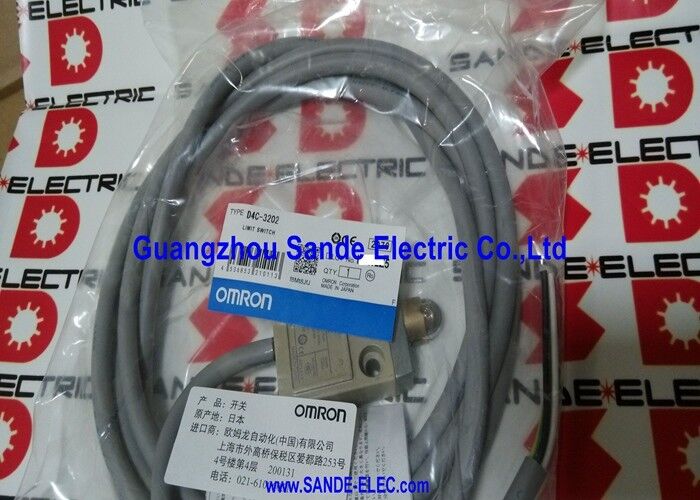

D4C-3202 Новый концевой выключатель Omron D4C-3202 D4C3202 D4C-3202

Omron D4C-3202∙ Компактный переключатель ограничений ∙ Роликовый шланг, SPDT, 4A/30V DC, IP67 Трижды запечатанный, красный светодиод, VCTF нефтяной кабель 3 м

Обзор

ВOmron D4C-3202является компактным замкнутым переключателем с приводом на роликовом поршне, номиналом 4A/30В постоянного тока, с защитой IP67 с трехкратной герметизацией и предварительно проводным 3-метровым маслостойким кабелем VCTF.

Его конфигурация контакта SPDT - один обычно открытый и один обычно закрытый контакт на общем терминале - позволяет ему выполнять как функции обнаружения, так и функции безопасности с одного корпуса переключателя.проводка на любой контакт в зависимости от логики, требуемой схемой управления.

Маленький, прочный, герметичный: эти три характеристики определяют серию D4C и объясняют, почему она появляется на станках, конвейерных системах, гидравлических прессах, упаковочных машинах,и оборудования промышленной автоматизации в мировом производстве.

Алюминиевый корпус из литого алюминия выдерживает физическую среду установки станков-инструментов, где охлаждающая жидкость, микросхемы и вибрации непрерывны.IP67 тройной уплотненной конструкции держит эту среду вне контактного механизма полностью.

А компактный форм-фактор позволяет переключателю помещаться в тесные места машины, где большие закрытые переключатели не могли бы.

Красный светодиодный индикатор работы является простой, но ценной практической функцией.

При нажатии роликового поршня ∙ обнаруженная цель, контакты переключены ∙ светодиод загорается, что на первый взгляд подтверждает, что приводная установка работает правильно.

Во время настройки машины и устранения неполадок это визуальное подтверждение заменяет необходимость отдельного показания мультиметра или диагностической проверки экрана ПЛК:собственное тело переключателя указывает его состояние непрерывно.

Основные характеристики

IP67 Тройная конструкция с пломбой

Защита IP67 ️ полная защита от пыли плюс временное сопротивление погружению ️ требует трех отдельных точек уплотнения на переключателе границы, потому что корпус имеет три потенциальных пути проникновения:отверстие в поршне, где приводящий элемент входит в корпус, внутреннюю камеру переключателя, где расположены контакты, и точку входа кабеля.

Омрон обращается к каждому отдельно в D4C-3202.

The plunger section is sealed by a nitrile rubber packing seal and a diaphragm that moves with the actuator while maintaining a continuous fluid barrier — so the plunger can travel its full stroke without breaking the seal at any point.

Секция переключателя изолирована нитриловой резиновой крышкой над контактной сборкой, что предотвращает проникновение любой жидкости, проходящей мимо уплотнения поршня, до контактов.

Вход кабеля запечатан капсулирующим материалом, который полностью заполняет разрыв между кабельной крышкой и корпусом.

Этот трехступенчатый подход дает рейтинг IP67 на сборку в целом, а не на отдельные компоненты.

Выключатель, закрывающий только две из трех потенциальных точек проникновения, в конечном итоге откажется в условиях погружения в охлаждающую жидкость, даже если он имеет маркировку IP65 или IP66.

Для применения станков-инструментов, где переключатель регулярно погружается в охлаждающую жидкость в нижней части механического корпуса, важна трехмерная конструкция D4C-3202.

Активатор штепселя на роликах ∙ Механизм самовыпускания

Прокатный поршень сочетает в себе вертикальное движение поршневого поршневого поршневого поршневого поршневого поршневого поршневого поршневого поршневого поршневого поршневого поршневого поршневого поршневого поршневого поршневого поршневого поршневого поршневого поршневого поршневого поршневого поршневого поршневого пояса.

The roller reduces the lateral force transmitted to the actuator during oblique cam approaches — where the cam surface is moving at an angle to the plunger axis — preventing side-loading of the plunger shaft and extending both actuator and guide bearing life.

Характеристика самовыпускающегося привода типа поршня (в отличие от приводов роликового рычага,который может держаться в управляемом положении на неопределенный срок с помощью неподвижной вилки) означает, что поршень возвращается в положение покоя под действием силы пружины, когда вилка отходит.

Действующая сила 11,77N и сила высвобождения 4,41N определяют механический гистерез, при этом для запуска винтовка должна накладывать не менее 11,77N.и сила пружины возвращает поршень, когда сила подвески падает ниже 4.41Н.

Для применений с высоким циклом подтверждение положения в конце каждого цикла машины, работающей сотни циклов в час 10000,000 механическая эксплуатация обеспечивает гарантию срока службы, что переключатель будет продержаться дольше основного интервала технического обслуживания машины без запланированной замены.

Нефтяные кабели VCTF 4 ядра, 3 метра

Нефтяной кабель VCTF (Vinyl Cabtire flexible) обеспечивает устойчивость к режущим маслам, гидравлическим жидкостям,и охладительных жидкостей на водной основе, которые являются нормальной жидкостью среды в установках станков-инструментов.

Стандартные кабели из ПВХ постепенно разрушаются при длительном контакте с маслом. Пластификатор в ПВХ мигрирует в масло, оставляя кабельное покрытие хрупким и в конечном итоге трещинами.

Соединения VCTF сопротивляются этой миграции пластификатора, сохраняя гибкость и целостность куртки на протяжении всего срока службы машины.

Четыре ядра в кабеле соответствуют конфигурации контакта SPDT D4C-3202: по одному ядру для общего терминала, обычно открытого контакта, обычно закрытого контакта и щита / заземления.

This allows the SPDT contacts to be wired for both the operative switching function (typically the NC contact for safety interlocks) and the feedback signal (typically the NO contact for position confirmation) in parallel, не пропуская отдельные кабели от места переключателя.

Фиксированная длина 3 метра подходит для стандартных установок станков-инструментов, где переключатель установлен в нескольких метрах от панели управления.

Для более длинных канатов Keyence указывает метод расширения кабеля в документации серии D4C.

Частые вопросы

Вопрос 1: D4C-3202 имеет рейтинг 4A при 30 В постоянном напряжении ¢ может ли он напрямую переключать индуктивные нагрузки, такие как катушки соленоидных клапанов?

Для индуктивных нагрузок постоянного тока номинальный переменный ток должен быть понижен. Нагрузка 4A применяется к сопротивляющим (неиндуктивным) нагрузкам при 30 В постоянном токе.Спусковые катушки двигателя .

Документация серии Omron D4C определяет номиналы индуктивной нагрузки для различных характеристик нагрузки.

Для прямых соленоидных переключений при значительных токах катушки проверяется ток нагрузки по индуктивной номинальной; для граничных случаев используется промежуточное реле для защиты контактов предельных выключателей.

Вопрос 2: Можно ли монтировать D4C-3202 с другими коммутаторами D4C?

Да. Модели желобов серии D4C предназначены для групповой монтажа ∙ несколько переключателей могут быть установлены бок о бок со своими желобами на общем рельсе привода, каждый переключается независимо.Omron поставляет оборудование для монтажа бандитов.

Групповая установка используется в многопозиционных системах обнаружения, где одна и та же приводная пластина одновременно подтверждает несколько положений.

Вопрос 3: В чем разница между моделями D4C-3202 и D4C-2202?

Оба являются переключателями D4C с 3-метровым маслостойким кабелем VCTF и защитой IP67.D4C-3202 имеет номинальное напряжение 4A/30V DC (для тяжелых приложений с постоянным током), в то время как D4C-2202 имеет номинальную мощность 5A/125V AC (для цепей управления переменным током).

D4C-3202 является правильным выбором для контур управления постоянным током 24 В, как это встречается в машинах с ПЛК; D4C-2202 для проводки управления переменным током 115 В или 230 В, распространенной в более старых конструкциях машин.

Вопрос 4: Операционная сила определена как 11,77N

Рабочая сила - это сила, применяемая перпендикулярно оси поршня (т.е.нажимая на поршень прямо вниз), необходимый для включения переключателя из его положения покоя в точку, где контакты меняют состояниеИзмеряется при стандартных условиях согласно спецификации EN60947-5-1.

В реальных установках машины, где вилка приближается к ролику под углом, эффективная сила, необходимая для запуска переключателя, зависит от угла подхода в более крутых углах.составляющая силы вдоль оси поршня уменьшается, требуя большего общего прицепного усилия для достижения осевого 11,77N.

Собака или подшипник должны быть спроектированы таким образом, чтобы обеспечивать достаточную осевую силу при всех предполагаемых скоростях работы.

Вопрос 5: Принимает ли красный светодиод ток из контактов переключателя?

Светодиодный индикатор в D4C-3202 питается от контактов переключателя ∙ он проводят параллельно с нагрузкой на контакт NO.

Это означает, что светодиод заряжает небольшой непрерывный ток при включении переключателя, что уменьшает доступный ток для подключенной нагрузки.Omron указывает параллельный ток утечки светодиода в документации D4C.

Для применений высокого тока, близких к предельной величине 4A, отнять ток светодиода от доступного тока нагрузки.
