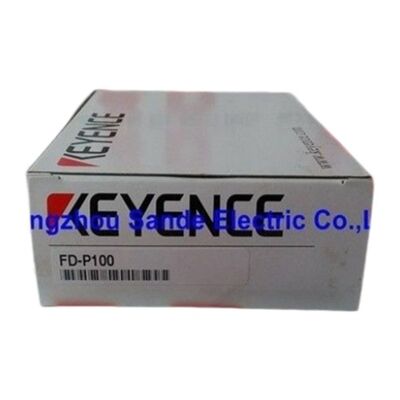

Датчик потока Keyence FD-P100 FDP100 FD-P100

Ключевой FD-P100 | Датчик расхода и давления — обнаружение потока жидкости, совместимость с ПЛК, установка в линию

Обзор

Ключевой FD-P100 является головкой датчика цифрового датчика потока Keyence с раздельным усилителем, охватывающей диапазон расхода от 10 до 100 литров в минуту в приложениях мониторинга жидкостей.

Он работает как часть интегрированной системы: головка датчика FD-P100 устанавливается непосредственно в линию потока, а отдельный блок усилителя (FD-V70A для DIN-рейки или FD-V75A для монтажа на панели) монтируется в удобном месте панели управления — электроника находится вдали от жидкости, тепла и вибрации в точке обнаружения.

Эта раздельная архитектура является практическим преимуществом конструкции с раздельным усилителем.

Сама головка датчика не содержит электроники, подверженной риску воздействия брызг охлаждающей жидкости, температуры процесса или механических вибраций. Ее задача чисто гидромеханическая: генерировать сигнал, который обрабатывает усилитель.

Усилитель, установленный в контролируемой панели, содержит дисплей, пороговые компараторы, аналоговый выход и интерфейс ПЛК.

Инженеры, знакомые с серией FD от Keyence, узнают в этом ту же философию, которая используется во всей линейке продуктов FD-V — головки датчиков, соответствующие усилителям, каждый из которых оптимизирован для своей рабочей среды.

В производственных системах на базе ПЛК FD-P100 предоставляет данные о расходе, которые программы ПЛК используют для мониторинга контуров охлаждения, подтверждения потока охлаждающей жидкости перед началом операций механической обработки, управления технологическими жидкостями и генерации сигналов тревоги при падении расхода ниже минимальных безопасных порогов.

Выходы усилителя с открытым коллектором NPN или PNP (в зависимости от варианта усилителя) подключаются непосредственно к цифровому входному модулю ПЛК без промежуточной обработки сигнала.

Ключевые характеристики

Архитектура с раздельным усилителем — два компонента, одна система

Головка датчика FD-P100 и соответствующий ей усилитель образуют систему, в которой физическое разделение точки измерения и управляющей электроники является определяющим инженерным преимуществом.

В производственных условиях, где датчик должен располагаться вблизи насосов, внутри корпусов станков, рядом с источниками тепла или в любом месте, подвергающем электронику нагрузкам, раздельная архитектура позволяет оптимально разместить датчик без ущерба для надежности усилителя.

Двухуровневый светодиодный дисплей усилителя обеспечивает одновременную видимость как текущего значения расхода, так и запрограммированного порога — практичная функция при вводе в эксплуатацию (точное задание порога) и при плановом техническом обслуживании (подтверждение работы процесса в пределах спецификации без остановки станка).

Дисплей обновляется пять раз в секунду в обычном режиме работы, что достаточно быстро для наблюдения за мгновенными изменениями расхода в реальном времени.

Два управляющих выхода усилителя обеспечивают независимый мониторинг порогов — один выход может сигнализировать «нормальный расход подтвержден», а второй — «расход слишком низкий, остановить работу».

Эта возможность двойного выхода используется в приложениях безопасности, где требуется подтверждение как минимальных, так и максимальных пределов расхода в одной установке.

Время отклика и аналоговый выход

Выбираемое время отклика (от 0,5 до 60 секунд) не является ограничением — это преднамеренная функция усреднения, которая определяет, насколько быстро отображаемые и выходные значения реагируют на изменения расхода.

Короткое время отклика (0,5–1 секунда) подходит для обнаружения быстрого отключения или всплесков потока.

Более длительное время отклика (5–60 секунд) усредняет колебания, вызванные турбулентностью, в приложениях с постоянным потоком, обеспечивая стабильный дисплей и выход, который не вызывает ложных срабатываний от кратковременных пульсаций.

Аналоговый выход (через усилитель) с точностью 0,5% от полной шкалы при 20°C/25°C преобразует полный диапазон расхода 10–100 л/мин в пропорциональный электрический сигнал, подходящий для аналоговых входных модулей ПЛК.

Этот непрерывный сигнал позволяет системам управления отслеживать данные о расходе с течением времени, рассчитывать совокупное потребление и обнаруживать постепенное ухудшение производительности насоса или фильтра в виде прогрессирующей тенденции, а не только реагировать на пересечение порогов.

Интеграция с ПЛК — прямое подключение к системам управления

Усилитель, сопряженный с FD-P100, разработан с нуля как полевое устройство ПЛК.

Питание осуществляется от полевого источника питания ПЛК 24 В постоянного тока; логика выхода NPN или PNP напрямую соответствует полярности входной карты ПЛК без адаптеров; аналоговый выход подключается к стандартным аналоговым входным каналам 4–20 мА или напряжения.

Между системой FD и ПЛК не требуется никаких преобразователей сигналов, релейных интерфейсов или промежуточных каскадов усилителя.

Для блокировок подтверждения процесса — когда цикл обработки не может начаться до проверки потока охлаждения — ПЛК считывает выходной сигнал состояния потока от усилителя FD как стандартный цифровой вход.

Программа станка ожидает «подтверждения потока» перед авторизацией следующей операции, точно так же, как и с любым другим полевым датчиком.

Часто задаваемые вопросы

В1: FD-P100 описывается как «головка датчика» — из чего состоит полная система?

FD-P100 — это только элемент измерения в линии. Для полной рабочей системы требуется сопряжение FD-P100 с совместимым усилителем серии FD-V Keyence: FD-V70A (DIN-рейка, выход NPN), FD-V70AP (DIN-рейка, выход PNP), FD-V75A (монтаж на панели, NPN) или FD-V75AP (монтаж на панели, PNP).

Усилитель обеспечивает питание 12–24 В постоянного тока, обрабатывает сигнал головки датчика, управляет светодиодным дисплеем, генерирует коммутируемые выходы и обеспечивает аналоговый выход.

Сама по себе головка датчика не дает полезного выхода.

В2: Какие жидкости совместимы с FD-P100?

Серия FD предназначена для промышленного мониторинга потока жидкостей, включая охлаждающую воду, СОЖ, гидравлические масла и общие технологические жидкости. Совместимость с конкретными химикатами, растворителями или высокотемпературными жидкостями следует подтверждать по данным Keyence о совместимости материалов, контактирующих с жидкостью, для серии FD-P перед установкой.

Для агрессивных химикатов или сверхчистых жидкостей, где важна чистота материалов, подтвердите материалы контактирующих частей в соответствии со спецификацией технологической жидкости.

В3: Как устанавливаются пороговые значения расхода на усилителе?

Усилители FD-V70A/V75A обеспечивают установку пороговых значений с помощью кнопок на передней панели при наблюдении за текущим значением расхода на светодиодном дисплее.

Два независимых пороговых уровня (верхний и нижний предел) могут быть настроены независимо.

Усилитель также поддерживает переключение банков через внешний вход — ПЛК может выбирать между четырьмя предварительно запрограммированными наборами пороговых значений, переключая входные сигналы банка, что позволяет одному и тому же датчику обслуживать несколько продуктов или условий процесса без ручной регулировки пороговых значений.

В4: На что ссылается показатель точности аналогового выхода 0,5% от полной шкалы?

Точность 0,5% от полной шкалы применяется при температуре жидкости 20°C и температуре окружающей среды 25°C — стандартные условия ссылки для спецификации точности серии FD от Keyence.

При других температурах жидкости или окружающей среды тепловые эффекты как на головку датчика, так и на электронику усилителя могут привести к несколько большим отклонениям.

Для приложений мониторинга расхода, требующих точности в широком диапазоне температур, оцените спецификацию температурного коэффициента усилителя и ожидаемый диапазон рабочих температур.

В5: Может ли FD-P100 одновременно определять скорость потока и давление?

FD-P100 — это головка датчика потока. Для измерения давления требуется отдельный датчик давления.

Обозначение «P100» в диапазоне расхода указывает на максимальную скорость потока (100 л/мин), а не на функцию измерения давления.

Для одновременного мониторинга потока и давления стандартным подходом является использование отдельного преобразователя или реле давления, подключенного к тому же ПЛК.
