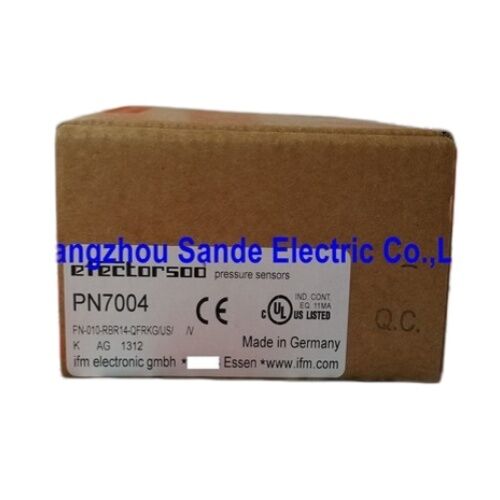

ifm Датчики давления PN7004 PN7004

IFM PN7004 | Электронный датчик давления — 0–10 бар, 18–36 В пост. тока, 2 × PNP/NPN выхода, внутренняя резьба G1/4, M12, IP65, 4-разрядный дисплей

Обзор

Электронный датчик давления IFM PN7004 охватывает диапазон от −1 до 10 бар, имеет два независимо программируемых выходных сигнала, встроенный 4-разрядный буквенно-цифровой дисплей и резьбовое соединение G1/4" (внутреннее). В серии PN7000 от IFM модель PN7004 занимает нишу низкого давления, в то время как PN7000 рассчитан на 400 бар — эти два датчика предназначены для совершенно разных областей применения, несмотря на использование одной и той же платформы корпуса и интерфейса программирования.

Диапазон от −1 до 10 бар предназначен для пневматических систем и низконапорных процессов.

Подача сжатого воздуха для промышленных машин обычно работает при давлении 6–8 бар; вакуумные эжекторы для захватов работают в диапазоне от 0 до −1 бар избыточного давления; контуры охлаждающей воды работают при давлении 3–8 бар в зависимости от высоты системы и давления насоса.

PN7004 справляется со всеми этими задачами в одном диапазоне измерений, а встроенный дисплей обеспечивает прямое считывание давления в точке измерения без дополнительного оборудования.

Два программируемых выходных сигнала являются наиболее практически ценной особенностью PN7004 по сравнению с более простыми реле давления с одним выходом.

В любой системе, требующей как уставки управления, так и уставки сигнализации — компрессор, который включается при 5 бар и сигнализирует при падении ниже 3 бар, гидравлический контур, который активирует цикл при 60 бар и сигнализирует при превышении 80 бар — PN7004 заменяет два отдельных датчика одним.

Обе уставки контролируют одно и то же соединение для измерения давления; оба независимо подключаются к ПЛК; оба переключаются на индивидуально запрограммированных пороговых уровнях.

Ключевые характеристики

От −1 до 10 бар — от вакуума до пневматики

Диапазон измерения, начинающийся с −1 бар, позволяет использовать PN7004 непосредственно для вакуумных применений без необходимости использования отдельного датчика. Промышленные вакуумные системы для захватов, вакуумного формования и дегазации работают в диапазоне от 0 до −0,95 бар избыточного давления (приближаясь к полному вакууму).

PN7004 охватывает этот диапазон на нижнем пределе и подачу сжатого воздуха на верхнем — один датчик на точку контроля давления для систем, которые используют как вакуум, так и положительное давление в различных точках своего цикла.

Верхний диапазон 10 бар охватывает весь спектр давления в пневматических машинах. Стандартная подача промышленного компрессора в пневматическую распределительную сеть обычно составляет 6–8 бар; после регуляторов давления и потерь давление в точке использования составляет 4–6 бар; высоконапорные пневматические применения (некоторые зажимные цилиндры, пневматические прессы) достигают 8–10 бар.

PN7004 справляется со всеми этими задачами, не выходя за пределы своего диапазона измерения.

Защита от перегрузки: испытательное давление 75 бар, давление разрушения 150 бар

Испытательное давление 75 бар при диапазоне измерения 10 бар обеспечивает коэффициент перегрузки 7,5:1.

Это признание IFM того, что даже низконапорные пневматические и гидравлические системы испытывают кратковременные скачки давления, значительно превышающие их нормальный рабочий диапазон — пуски насосов, резкое закрытие клапанов, разрядка аккумуляторов и удары гидравлических цилиндров в конце хода генерируют переходные процессы, которые могут многократно превышать уставку.

Испытательное давление 75 бар гарантирует, что керамический измерительный элемент PN7004 выдержит эти события без смещения нуля или необратимых повреждений.

Часто задаваемые вопросы

В1: В чем разница между PN7004 и PN7000, и как выбрать?

PN7004 измеряет от −1 до 10 бар с IP65 и внутренней (мама) резьбой G1/4", предназначен для пневматических систем, низконапорной гидравлики и контрольного воздуха. PN7000 измеряет от 0 до 400 бар с IP67 и наружной (папа) резьбой G1/4", для основных гидравлических контуров в высоконапорном оборудовании.

Оба имеют одинаковое напряжение питания 18–36 В пост. тока, выходы PNP/NPN, разъем M12 и встроенный дисплей. Выбирайте в зависимости от диапазона измерения: если ваша система работает ниже 10 бар, выбирайте PN7004; выше 10 бар, рассмотрите PN7000 или вариант серии PN среднего диапазона.

В2: Может ли OUT2 на PN7004 функционировать как второе независимое реле давления?

Да. OUT2 программируется либо как второй независимый выходной сигнал с другой уставкой, чем OUT1, либо как диагностический выход, сигнализирующий о внутреннем состоянии датчика. При настройке в качестве второго выходного сигнала оба выхода переключаются независимо на своих соответствующих запрограммированных уставках, каждый со своей настройкой гистерезиса.

Это делает PN7004 эквивалентным двум независимым реле давления с одним выходом, использующим одну точку измерения.

В3: Соединение G1/4" указано как внутренняя резьба — к какому оборудованию подключается датчик?

Внутренняя (мама) резьба G1/4" означает, что корпус датчика содержит гнездо, в которое ввинчивается фитинг BSP с наружной резьбой G1/4". Для установки PN7004 к гнезду датчика должен подходить ниппель, переходник или прямое соединение с наружной резьбой G1/4" от линии давления машины.

Многие гидравлические и пневматические коллекторы имеют порты с внутренней резьбой G1/4" — PN7000 (наружная резьба) подключался бы к ним напрямую, но для PN7004 (внутренняя резьба) требуется фитинг или переходник с наружной резьбой. Перед заказом проверьте формат соединения на точке подключения давления машины.

В4: PN7004 заменяет PB7024 и PN7024 — является ли это прямой заменой?

IFM указывает PN7004 как замену для этих более ранних моделей с совместимым диапазоном измерения, типом выхода и присоединением к процессу. Интерфейс программирования и дисплей отличаются от старых моделей.

Электрическая и механическая установка должна быть совместима в большинстве случаев. Перед подключением проверьте распиновку разъема M12 исходной установки с назначением разъема PN7004.

В5: Достаточно ли IP65 для гидравлических машин или требуется IP67?

IP65 обеспечивает полную защиту от пыли и защиту от струй воды с любого направления — этого достаточно для масляного тумана, брызг охлаждающей жидкости и случайного контакта с жидкостью, типичных для гидравлических машин.

IP67 (кратковременное погружение) требуется, когда датчик может быть погружен или подвергнут затоплению высоконапорной жидкостью.

Для большинства гидравлических и пневматических панелей, где датчик находится внутри корпуса машины или на доступном коллекторе, IP65 является достаточным.

Для датчиков, установленных в приямках, траншеях или местах, где возможно скопление жидкости, IP67 обеспечивает дополнительную защиту.
