Пробы для перемещения 330901-00-05-02-00 33090100050200 330901-00-05-02-00

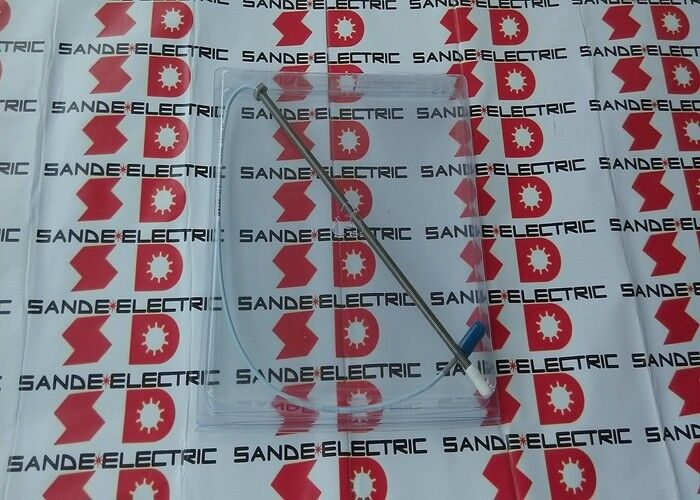

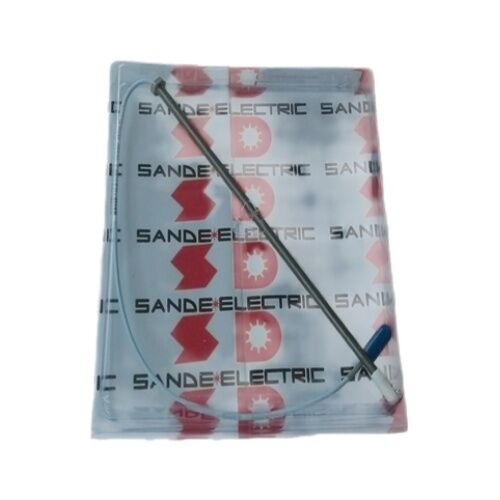

Bently Nevada 330901-00-05-02-00∙ 3300 XL NSv Proximity Probe ∙ 1/4-28 UNF, 0,5 дюйма корпус, AISI304, ClickLoc, стандартные одобрения

Обзор

ВБентли Невада 330901-00-05-02-00представляет собой компактную 0,5-дюймовую конфигурацию корпуса 3300 XL NSv Proximity Proximity Probe Series преобразователь вихревого тока для бесконтактного измерения радиального смещения вала в вращающихся машинах.

Конец зонда генерирует электромагнитное поле, которое нарушается поверхностью электропроводящего вала, проходящего поблизости; это нарушение, преобразованное в напряжение проксимометром 3300 NSv,обеспечивает непрерывный сигнал постоянного тока пропорционально разрыву между концом зонда и валом.

Система 3300 XL NSv - это рабочая платформа Bently Nevada, используемая на турбинах, компрессорах, насосах, двигателях,и другие вращающиеся машины, для которых для контроля состояния требуется наблюдение за вибрацией вала и положением, защиты и контроля процессов.

The 330901 base model designates the standard 1/4-28 UNF threaded probe without armored cable — the configuration that fits most standard proximity probe ports machined into turbomachinery casings worldwide.

Компактная длина корпуса 0,5-дюймовой конфигурации -00-05 специально предназначена для установок, где глубина монтажного отверстия ограничена ,установки с ограниченным радиальным пробегом вокруг корпуса зонда, или позиции для модернизации, где первоначальное оборудование использовало более короткую конструкцию зонда.

0,0-дюймовая необработанная секция (предлог 00) означает, что натянутая часть простирается от самого конца зонда,Максимальное задействование в мелких проводных портах без потери глубины на непроводных участках.

Основные характеристики

3300 XL NSv Архитектура системы

Зонд 330901-00-05-02-00 представляет собой один из элементов трехкомпонентной системы преобразователя близости: сам зонд, расширительный кабель, соединяющий зонд с проксимитором,и проксимитор 3300 XL NSv (модуль кондиционирования).

Зонд генерирует вихревое поле, расширительный кабель переносит необработанный радиочастотный сигнал,и проксимитор преобразует зависимый от разрыва радиочастотный сигнал в калиброванное напряжение постоянного тока, обычно −18 В в калиброванном дальнем разрыве и изменяется в сторону −1 В по мере приближения вала к концу зонда.

Эта распределенная архитектура отделяет точку измерения (зонду) от электроники (проксимитор).

Зонд не содержит активной электроники, только катушку и сеть настройки, которая позволяет зонду работать в диапазоне от -52 ° C до +177 ° C, что повредит полупроводниковые схемы.

Проксимитор устанавливается в более прохладном, более доступном месте панели, вдали от тепловой и вибрационной среды корпуса машины.

Система NSv 3300 XL от Bently Nevada совместима с кабелями и проксимиторами 3300 XL.что делает 330901-00-05-02-00 непосредственно взаимозаменяемыми с более ранними зондами серии 330901 в существующих установках.

Мини-коаксиальный разъем ClickLoc (вариант 02) соответствует стандартному кабельному разъему 3300 XL, что позволяет заменять зонд без изменения сборки полевого кабеля.

Механика установки

Длина корпуса 0,5 дюйма определяет глубину физического зонда от поверхности корпуса машины до конца зонда.5-дюймовый корпус позиционирует кончик зонда 0.5 дюймов ниже поверхности крепления

В отличие от более длинных вариантов зондов, используемых для доступа к шахтам в глубоко уложенных местах, корпус длиной 0,5 дюйма предназначен для измерений вблизи поверхности корпуса.

Рекомендуемый крутящий момент установки составляет 5,1 Нм (45 дюймов), а абсолютный максимальный - 7,3 Нм (65 дюймов).

Превышение максимального крутящего момента может привести к деформации нити или повреждению кончика зонда PPS.Особенно важно, поскольку материал PPS кончика, хотя он и химически устойчив и механически тверд, будет обрезать при чрезмерной торсионной нагрузке..

Печать Viton O-ring на корпусе зонда обеспечивает положительную герметичность против масла и процессуальных жидкостей в портах зонда; проверьте состояние O-ring перед установкой и замените, если он треснул или деформирован.

Оптимальный рабочий разрыв между концом зонда и валом для системы 3300 NSv составляет приблизительно 2 мм (80 мм).

При этом разрыве система работает вблизи центра своего линейного диапазона, обеспечивая максимальное разрешение и минимизируя чувствительность к ошибкам разрыва от теплового расширения или отклонения вала.

Разрыв устанавливается путем регулировки осевого положения зонда в натяжном порте и проверяется путем измерения выходного напряжения постоянного тока с неподвижным валом.

Частые вопросы

Вопрос 1: Каков оптимальный рабочий промежуток для 330901-00-05-02-00, и как я его устанавливаю?

Система 3300 NSv калибрована для номинального разрыва примерно 2 мм (80 миллиметров).регулировать зонд по оси до тех пор, пока выходное напряжение постоянного тока от проксимотора не достигнет значения приблизительно −10 В (средняя точка линейного диапазона от −18 В до −2 В для системы 3300 NSv).

Это ставит вал в центр линейного диапазона измерений зонда.Закройте зонд в этом положении с блокировкой ореха и подтвердить разрыв в пределах спецификации с использованием выходное напряжение proximitor в качестве отсчета.

Вопрос 2: Можно ли использовать 330901-00-05-02-00 без расширительных кабелей, подключенных непосредственно к проксимитору?

Мини-коаксиальный разъем ClickLoc (вариант 02) соединяется со стандартным кабелем расширения 3300 XL NSv, который затем подключается к проксимотору.

Хотя физически возможно подключить зонд к проксимитору без расширительного кабеля при испытаниях на базе, калиброванная система спроектирована и характеризуется специфическими импедансами кабеля.

Использование кабеля без расширения или кабеля, который не соответствует спецификациям 3300 XL Bently Nevada, повлияет на чувствительность системы и линейный диапазон.Всегда используйте правильный Bently Невада 3300 XL расширительный кабель для полевых установок.

Вопрос 3: Одобрения перечислены как вариант 00 (стандарт) ¿Это исключает установку в опасных зонах?

Стандартные одобрения (вариант 00) означают, что этот вариант зонды не имеет дополнительных сертификатов ATEX, IECEx или других сертификатов опасных зон, которые предоставляются вариантом 05.Установки, находящиеся в классифицированных опасных зонах (взрывоопасная атмосфера), горючие газовые или пылевые зоны) требуют утвержденного агентством варианта зонда.

Для машинных помещений, не представляющих опасности, стандартный вариант 00 является подходящим и охватывает общее промышленное использование без ограничений.

Вопрос 4: Есть ли разница между 330901 "NSv" и более старыми 330900 серии зондов?

The 3300 NSv (Non-metallic Sensing surface voltage) designation identifies the probe as part of Bently Nevada's newer series with improved linearity and extended temperature range compared to the earlier 3300 standard probes.

Серия 330901 NSv использует те же нитки 1/4-28 UNF и разъемы ClickLoc, что и серия 330900, что делает физическую модернизацию простой,но проксимиторы и расширительные кабели системы NSv должны использоваться с зондами NSv для поддержания точности калибровки.

Смешивание зондов NSv с проксимиторами, не являющимися NSv, может привести к смещению калибровки.

Q5: Какова максимальная скорость поверхности вала, которую этот зонд может точно измерить?

The 3300 XL NSv proximity system's DC to 10 kHz frequency response means it accurately captures vibration and displacement at frequencies up to 10 kHz — comfortably covering all mechanical vibration frequencies encountered in industrial turbomachinery from sub-synchronous to very high-order harmonics.

Сам зонд не имеет механического ограничения скорости; он работает до тех пор, пока поверхность вала находится в линейном диапазоне зонда.

Для машин, работающих с частотой выше 10 000 оборотов в минуту, частотное содержание сигналов вибрации с более высокими порядками может приближаться к полосе передачи системы,но фундаментальные и низшие гармонии остаются полностью в диапазоне измерения.
