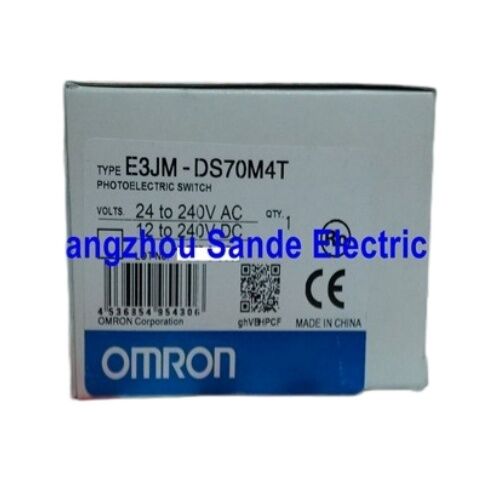

Omron E3JM-DS70M4T фотоэлектрический датчик

Марка:Омрон

Серия:E3JM

Номер части:E3JM-DS70M4T(также упоминается как: E3JMDS70M4T / E3JM-DS7OM4T)

Тип:Встроенный датчик фотоэлектрического переключателя питания

В наличии

Один датчик, любое напряжение, любая работа.

Большинство фотоэлектрических датчиков просят вас решить заранее: переменный или постоянный ток?Omron E3JM-DS70M4TС диапазоном питания, охватывающимот 12 до 240 В постоянного токаиот 24 до 240 вольт переменного тока, он подключается непосредственно к практически любой панели управления в любом помещении без подключения напряжения, без специального источника питания, без дополнительного оборудования.Только эта гибкость делает его одним из самых практичных решений в семействе E3JM..

ДобавьтеДиффузно-отражательный диапазон обнаружения 700 мм, встроенный выход реле, и выбираемая функция таймера с регулируемой задержкой, и у вас есть датчик, который обрабатывает широкий спектр задач обнаружения объектов прямо из коробки.

Подтвержденные технические спецификации

Все нижеприведенные данные взяты непосредственно из официального листа данных Omron E3JM (CSM_E3JM_DS_E_12_6).

Функция таймера более полезна, чем кажется

"T" в E3JM-DS70M4T обозначает встроенный таймер и стоит понять, что это на самом деле позволяет на заводе.

Доступны три режима, выбранные переключателем DIP:

Задержка включенияВыход не включается до тех пор, пока объект не будет присутствовать в течение установленного периода задержки.Если что-то проходит перед датчиком и исчезает до истечения задержки, выход никогда не стреляет.

Срок отключенияВ случае, когда объект покидает зону обнаружения, выход остается активным в течение определенного времени.держать ворота ниже по течению открытыми немного дольше после прохождения части, или поддерживая сигнал для механизма отторжения.

Одноразовая задержкаВыходные импульсы длится определенное время, независимо от того, как долго объект остается в зоне обнаружения.

Время задержки регулируется между0.1 и 5 секундОбратите внимание, что на моделях, оборудованных таймером, функция таймера всегда активна, она не может быть отключена.

IP66

E3JM-DS70M4T имеетРейтинг IP66 по IEC 60529Если расширить: первая цифра (6) означает, что корпус полностью защищен от пыли ∙ не допускает проникновения частиц любого размера.Вторая цифра (6) означает, что он выдерживает мощные струи воды из любого направления..

В практическом плане этот датчик может обрабатывать среды для стирки, наружные установки, подверженные воздействию дождя, пыльные участки резки или шлифовки,и перерабатывающих линий пищевой промышленности, где рутинная очистка оборудования является стандартнойОн не предназначен для погружения, но для установки на поверхности в суровой среде, IP66 охватывает подавляющее большинство реальных условий.

Включение света / включение тьмы Выбор правильного режима

Каждый корабль E3JM-DS70M4T может переключаться междуСвет включениЗагрузка тёмнойНе требуются инструменты, отдельная модель не требуется для заказа.

Свет включенный (L-ON):Выход ретранслятора активизируется, когда датчик обнаруживает отраженный сигнал, то есть, когда объект находится в зоне обнаружения.

Смрок включенный (D-ON):Выходный реле активизируется, когда отраженный сигналотсутствуетЭтот режим используется для обнаружения недостающих деталей, мониторинга пробелов или перерывов в потоке материала или любого приложения, где отсутствие объекта является значимым событием.

Текущий режим работы показан красным индикатором светодиода на корпусе датчика.

Корректировка чувствительности

А.одноразовый регулировщикна корпусе датчика контролирует чувствительность обнаружения, позволяя тонко настраивать расстояние обнаружения в диапазоне 700 мм.Это полезно при работе с материалами с низкой отражающей способностью тёмные объекты, матовые поверхности или полупрозрачные материалы ̇ где может потребоваться повышение чувствительности по умолчанию.Он также позволяет умышленно уменьшить эффективное расстояние обнаружения, чтобы избежать обнаружения предметов фона за пределами предполагаемой зоны обнаружения.

Где устанавливается датчик

Сочетание универсального напряжения, защиты IP66, выхода реле и встроенного таймера делает E3JM-DS70M4T хорошо подходит для широкого спектра приложений:

Выявление присутствия конвейера и деталей- подтвердить наличие деталей на станции до начала этапа процесса, с фильтрацией задержки включения, чтобы игнорировать незначительные вибрации или отскоки деталей.

Ощущение конца пути и позиции- обнаруживает, когда элемент машины достигает основного или предельного положения, с выходом реле, подключенным непосредственно к схеме безопасности или управления.

Уровень заполнения и обнаружение материала¢ Прослеживать уровень заполнения контейнера или треска для материалов с достаточной отражающей способностью, вызывая сигналы тревоги или остановки конвейера, когда уровень падает за пределы диапазона.

Линии упаковки и маркировки- обнаруживать пробелы в продуктах, отсутствующие этикетки или отсутствующую упаковку, с помощью режимов таймера для генерации последовательных выходной импульсов для счетчиков или ПЛК.

Установки на открытом воздухе и в условиях суровой среды- Любая машина на открытом воздухе, станция сельскохозяйственного оборудования или открытое место установки, где обычно используются погода и пыль.

Примечания к установке

E3JM-DS70M4T подключается черезконечный блокОмрон рекомендует проводить поперечное сечение проводника0.3 мм2с наружным диаметром кабеля от 6 до 8 мм.

Выход реле:SPDT (однопольный двойной бросок)При использовании обоих контактов на одной и той же нагрузке с индуктивными устройствами, такими как контакторы или соленоидные клапаны,нагрузке должен быть нанесен подавляющий перенапряжение, чтобы предотвратить помехи от контакта реле между сторонами NO и NC во время переключения переходовЭто четко указано в документации Omron для серии E3JM.

Обзор варианта провода

E3JM-DS70M4T доступен в трех вариантах проволочных нитей, чтобы соответствовать различным региональным стандартам проводки:

Все три варианта имеют одинаковые сенсорные и электрические характеристики, отличается только устройство провода.

Частые вопросы

Вопрос 1: Может ли E3JM-DS70M4T питаться как от переменного тока, так и от постоянного тока в одной установке?

Да, это одна из характеристик датчика.от 12 до 240 В постоянного токаиот 24 до 240 вольт переменного токана тех же терминалах, без чувствительности полярности на подключении к источнику питания.Это делает его особенно полезным в установках, где напряжение панели варьируется между машинами или где одна и та же модель датчика должна быть запасена как для переменного тока, так и для постоянного токаНе требуется внутреннего переключения

Вопрос 2: В чем разница между E3JM-DS70M4T и E3JM-DS70M4 (без T)?

ВСуффикс Tуказывает на включениевстроенная функция таймераE3JM-DS70M4 (без T) - это стандартный диффузный датчик выхода реле без возможности синхронизации.с временем задержки, регулируемым от 0Если ваше приложение требует немедленного, незамедлительного ответа на выход, вариант без T является правильным выбором.

Вопрос 3: Какие объекты может обнаружить E3JM-DS70M4T на полном расстоянии 700 мм?

Расстояние восприятия 700 мм определяется по отношению кбелая бумажная цель размером 200 × 200 ммДля более темных или менее отражающих материалов эффективное расстояние обнаружения будет короче.Опубликованный объектом Omron. кривые расстояния показывают, что черные углеродные поверхности и SUS (нержавеющая сталь) значительно сокращают эффективный диапазон по сравнению с белой бумагой.эффективный диапазон приближается или превышает базовые показатели белой книгиПри обнаружении темных, нечетких или небольших объектов рекомендуется установить датчик ближе, чем максимум 700 мм и использовать регулировщик чувствительности для оптимизации надежности обнаружения.

Вопрос 4: Сохраняется ли рейтинг IP66 после проводки, если я использую соединение терминального блока?

Целостность IP66 зависит от правильной установки.твёрдо затянутыепосле прокладки для поддержания герметичного корпуса.Omron уточняет, что крышка должна быть надежно закреплена, чтобы сохранить рейтинг IP66 ∙ распущенная крышка или неправильно установленная установка канала может поставить под угрозу уплотнениеOmron также рекомендует использовать кабель с наружным диаметром от 6 до 8 мм, чтобы обеспечить правильное уплотнение на входе в кабель.в упаковке имеются орехи для подключения кабеля; обратите внимание, что модели, включенные в список UL (-US), не включают эти орехи.

Вопрос 5: Можно ли подключить выход E3JM-DS70M4T непосредственно к входу ПЛК?

E3JM-DS70M4T используетвыход релеКонтакты реле являются напряженно-агностическими они могут переключать переменные или постоянные нагрузки в пределах номинальных пределов (250 VAC, 3A max. / 5 VDC, 10 mA min).Для дискретных входных соединений ПЛК, контакт реле может быть подключен в серии к напряжению питания ввода PLC, обеспечивая чистый, изолированный коммутационный сигнал. Время отклика 30 мс является достаточным для большинства приложений сканирования PLC.Для приложений, требующих более быстрого ответа, вариант SSR постоянного тока (E3JM-DS70S4T) предлагает время работы/перезагрузки 5 мс и вместо этого следует рассмотреть.
