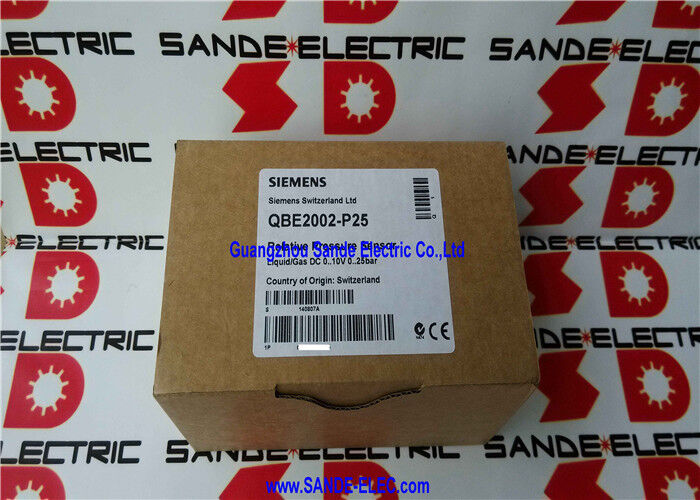

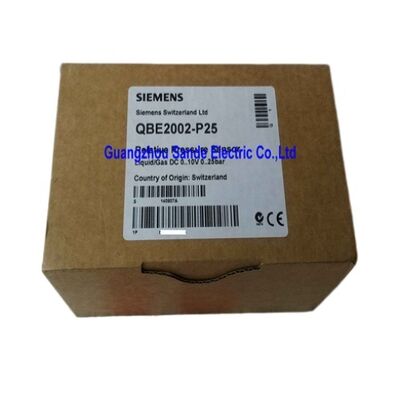

Датчик давления водопроводной трубы QBE2002-P25 QBE2 002-P25 QBE2002-P25

Siemens QBE2002-P25. Сенсор давления 025 бар, постоянный ток 010 В, пиезорезистив, керамическая диафрагма, HVAC

Обзор

ВSiemens QBE2002-P25является пьезорезистивным датчиком давления от Siemens Building Technologies,охватывающий от 0 до 25 бар с линейным выходным напряжением постоянного тока 010V .

При 25 барах (362,6 psi / 2,5 MPa) этот датчик обслуживает более высокое давление конца HVAC гидравлических цепей: первичных сетей центрального отопления, высоких зданий водоснабжения подъемников, паровых систем,и охладительных цепей под давлением, где вариантов 10 или 16 бар будет недостаточно.

The measurement principle is piezo-resistive with a ceramics diaphragm — thick-film hybrid technology where the strain-sensing resistors are screen-printed directly onto a high-purity Al₂O₃ ceramic disc and fired at high temperature.

Этот метод прямого осаждения является источником долгосрочной стабильности QBE2002: между элементом чувствительности и диафрагмой нет клейкой связи, которая может проползать, деламинировать,или изменение свойств в течение многих лет температурного цикла.

Измеренное давление отклоняет керамический диск; сеть резисторов изменяет сопротивление пропорционально; встроенная электроника обусловливает выход моста к сигналу 010В.

Подсоединение под давлением из нержавеющей стали 1.4404 (AISI 316L) устойчиво к коррозии от воды, гликола и пара в схемах HVAC.

ФПМ флуороэластомерное уплотнение на интерфейсе соединения обеспечивает химическую устойчивость совместимость со стандартными HVAC технологических жидкостей.5 м предварительно проводный кабель подключается непосредственно к контроллеру или полевой проводке без дополнительного оборудования соединителя.

Основные характеристики

0 ̊10 В выход в системах управления ВВК

Сигнал постоянного тока 010 В является стандартным аналоговым форматами ввода для контроллеров HVAC Siemens, систем DDC и большинства полевых контроллеров систем управления зданиями.Нулевые вольты означают 0 бар (атмосферное давление); 10 В - 25 бар.

Скалирование линейно по всему диапазону,что означает, что программная конфигурация контроллера просто нуждается в диапазоне измерений (025 бар), введенном рядом с типом сигнала 010В, чтобы правильно отображать и обрабатывать значение давления.

На практике многие гидравлические схемы HVAC работают значительно ниже потолка в 25 бар. Типичная система охлажденной воды работает на 612 бар, используя только нижнюю часть диапазона выхода датчика.

Это распространенный компромисс: диапазон 25 бар обеспечивает безопасность от случайных экскурсий давления и является тем же диапазоном, который используется во многих различных типах установок HVAC,но это жертвует некоторым разрешением на входе контроллера для систем, которые никогда не приближаются к верхнему диапазону.

Если требуется более высокое разрешение при более низких давлениях, вариант QBE2002-P10 (010 бар) обеспечивает тот же выходный диапазон, отображаемый по половине диапазона давления.

Примечание к преемнику: QBE2003-P25

QBE2002-P25 был прекращен. QBE2003-P25 охватывает тот же диапазон 0 ‰ 25 бар с совместимым напряжением питания и выходом 0 ‰ 10 В,но использует другой корпус и DIN EN 175301-803-A разъем, а не предварительно проводный кабель QBE2002.

Установки, переходящие с QBE2002-P25 на QBE2003-P25, должны устранить разницу в конце проводки;совместимость измерения и выходного сигнала позволяет конфигурации контроллера оставаться неизменной..

Частые вопросы

Q1: Может ли QBE2002-P25 измерять отрицательное давление (вакуум)?

No QBE2002-P25 измеряет давление измерителя от 0 до 25 бар. Это датчик относительного давления, относящийся к атмосферному.

Выход 0 В соответствует атмосферному (нулевому калибровке), а 10 В соответствует 25 барному калибровке.

Для мониторинга вакуума требуется датчик с диапазоном, включающим отрицательное давление.

Вопрос 2: Какое максимальное давление может выдержать QBE2002-P25 без повреждения?

Siemens устанавливает максимально допустимое давление для серии QBE2002 выше номинального диапазона измерений, точное значение которого указано в техническом документе Siemens QBE2002-P.

В гидравлических и пневматических установках важно убедиться, что переходные давления системы ∙ при закрытии клапанов, запуске насоса и изменении нагрузки ∙ остаются в пределах этого предела давления,поскольку постоянное или повторяющееся превышение максимального значения может привести к нулевому смещению или постоянному повреждению датчика..

Вопрос 3: Какое напряжение питания требует QBE2002-P25?

Серия QBE2002-P предназначена для использования с контроллерами HVAC Siemens и их вспомогательными выходами питания.

Точная спецификация напряжения питания приведена в листе данных продукции Siemens для QBE2002-P25.

Это должно быть подтверждено до установки, особенно при обновлении с QBE2002 на QBE2003 варианты, так как две серии могут иметь различные спецификации питания.

Q4: QBE2002-P25 взаимозаменяем с QBE2003-P25?

Диапазон измерений (0 ‰ 25 бар) и выходный сигнал (0 ‰ 10 В) совместимы между ними, а напряжение питания также заявлено как совместимое преемником.Размеры корпуса и формат электрического соединения отличаются QBE2003-P25 использует розетку DIN EN 175301-803-A вместо предварительно проводного кабеля QBE2002-P25.

Физическая замена 1:1 не гарантируется без кабелей адаптера или перепроводки конечного участка.

Вопрос 5: Что такое уплотнение FPM и подходит ли оно для антифризовых смесей гликола в системах HVAC?

ФПМ (фторуэластомер, также продаваемый под торговыми названиями, такими как Viton) - это синтетический каучук с отличной устойчивостью к воде, водным растворам, парам, гликолам и большинству углеводородных жидкостей.

Это стандартный уплотнительный материал для датчиков давления HVAC, потому что он совместим с смесями воды и гликола, используемыми в охлажденной воде и нагревательных схемах в широком температурном диапазоне.

FPM не совместим с некоторыми кетонами, эфирами с низкой молекулярной массой и специфическими аминами, которые обычно не встречаются в стандартных системах HVAC.
